Batterie externe – Powerbank pour radio portable

Qui n’a pas été confronté aux problèmes d’alimentation électrique de sa station radio portable.
La batterie plomb : lourde et entretien fréquent…
La batterie du véhicule : danger de ne plus redémarrer le véhicule …
Les batteries externes (powerbanks) du commerce : cher !
J’ai donc décidé de me bricoler une batterie portable.
Je suis partie sur la base de batteries Lithium Ion 18650 de récupération (récupérées sur des ordinateurs portables en fin de vie)

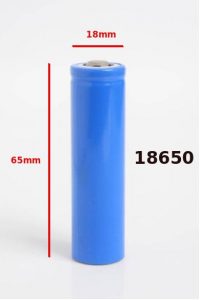

18650 18 étant le diamètre de la batterie et  65 sa longueur.

18650
Dimensions 18650


Les Lithium-ion :

Tensions caractéristiques
4,1V par élément : Fin de charge (tension maximale)
3,6V par élément : Tension nominale
3,0V par élément : Accu déchargé
2,5V par élément : Seuil minimal
N’étant pas du tout sûr de la qualité des éléments (bien que je les ai testés un a un), j’ai opté pour des embases enfichables et non soudées (les éléments défectueux sont plus facilement remplaçables).

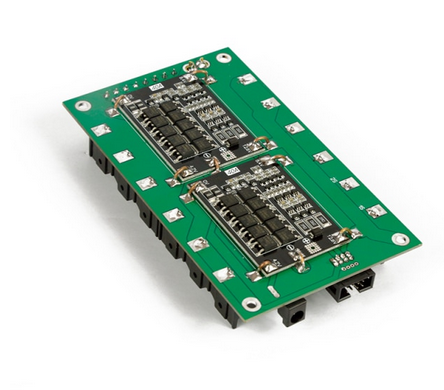

BMS + support
BMS + support 18650 3S – 2P

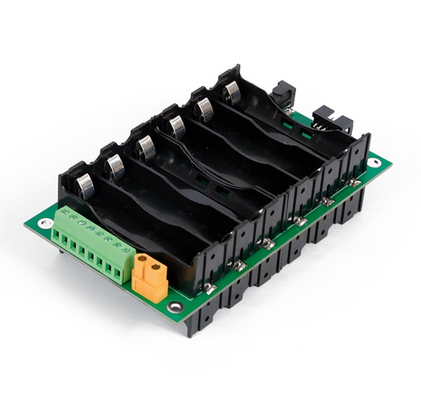

Supports 18650
Support 18650 3S – 4P

Liste du matériel utilisé :
3 BMS 80A (Battery Management System) avec support de batterie intégré 3S – 2P (2 Blocs de 3 accus en séries)
6 supports de batterie 3S – 4P (4 Blocs de 3 accus en séries)
Soit un total de 90 accus lithium 18650
1 alimentation à découpage 230V AC 12.6V DC 10 A (pour la charge en interne)
1 chargeur 12.6v 5A (pour charge plus douce en externe).
1 Régulateur de charge solaire MPPT  (Maximum Power Point Tracking)
1 prise allume-cigare socle femelle
1 prise double USB QC 3.0 (Quick Charge 3.0)
4 connecteurs femelles DC
1 connecteur secteur type CEE22
1 indicateur de charge et tension
2 bornes M8x40 100A
1 thermostat
2 ventilateurs 12 v
1 mallette (de récupération)
Fils silicone 12 AWG – (3.310mm2) et 16 AWG (1.310mm2)
2 portes fusibles
1 barrette de répartition
1 interupteur
Connecteurs EC5, XT60, cosses rondes et cosses plates

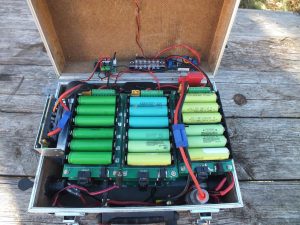

L’intérieur
L’intérieur

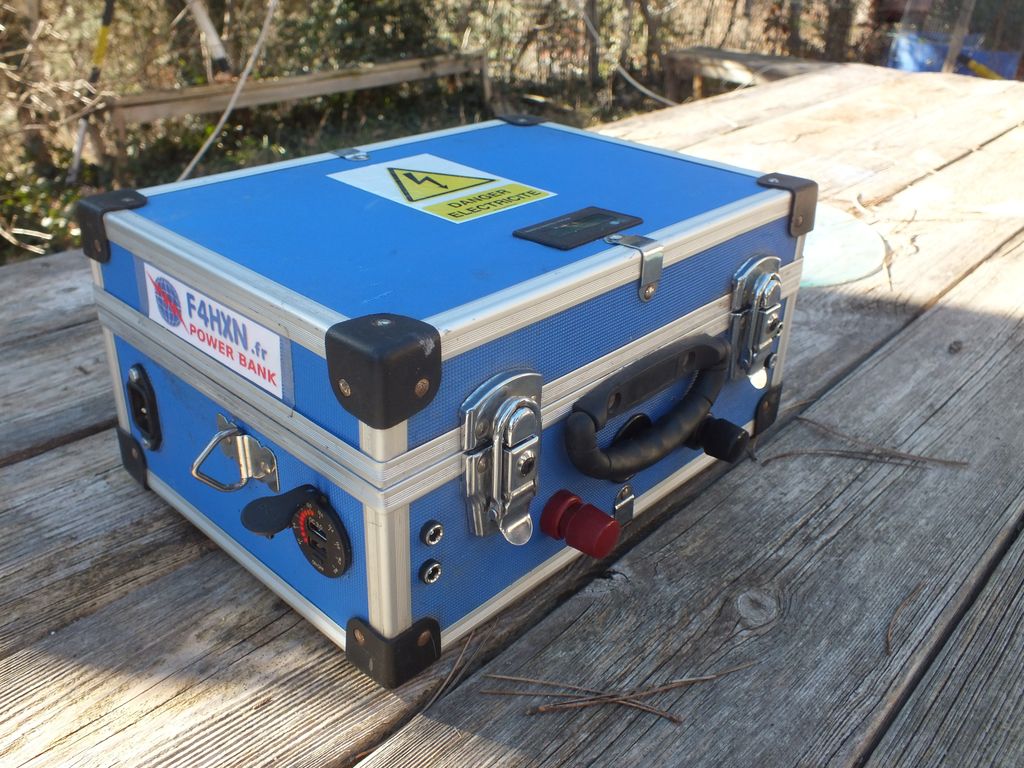

L’extérieur
L’extérieur

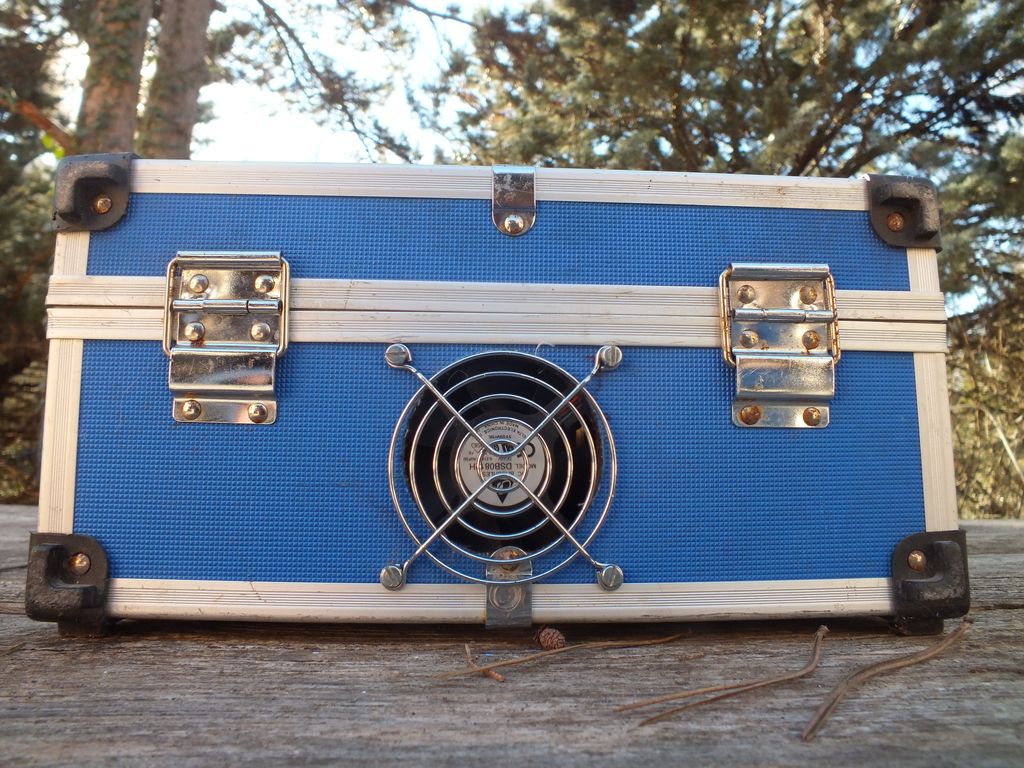

Arrière avec ventilateur
Arrière avec ventilateur

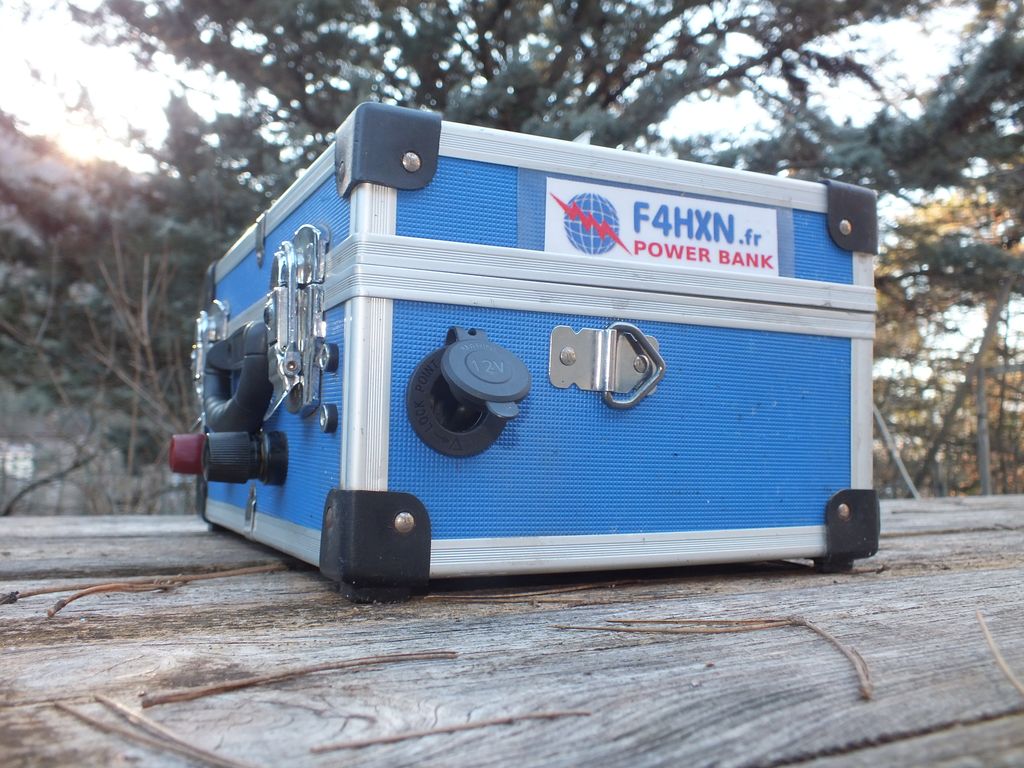

Coté droit avec prise allume-cigare
Coté droit avec prise allume-cigare

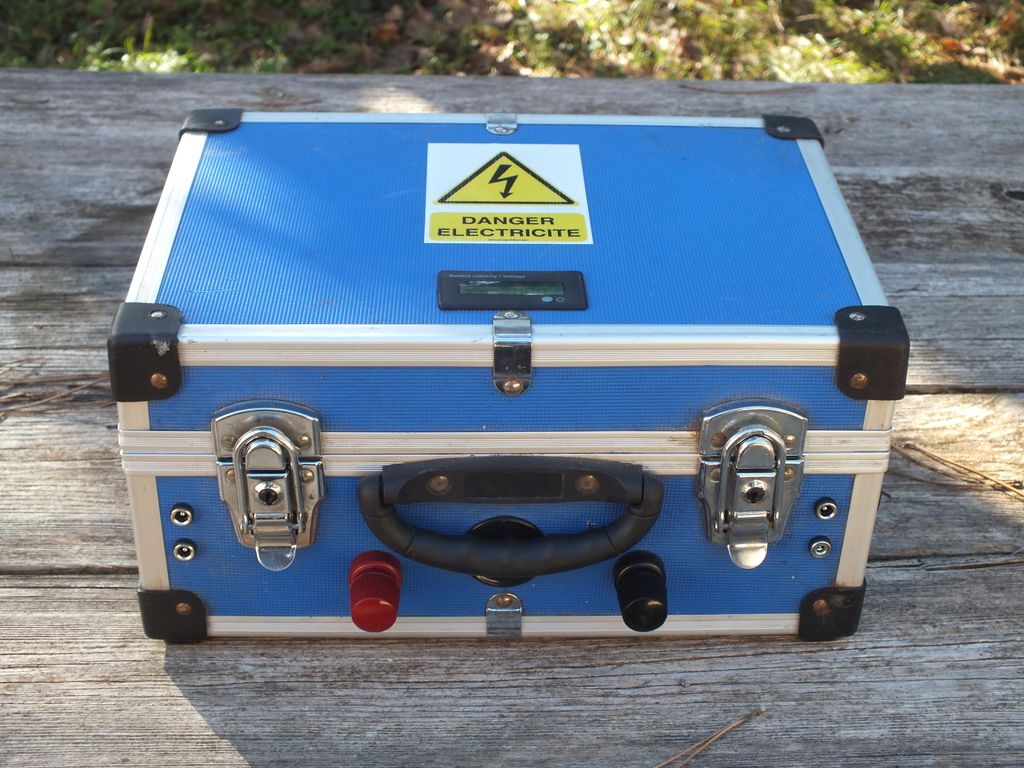

Vue d'ensemble
Côté gauche – 2 prises USB QC3

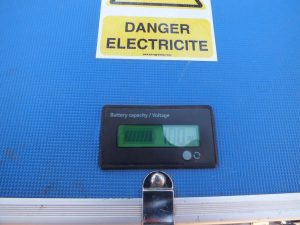

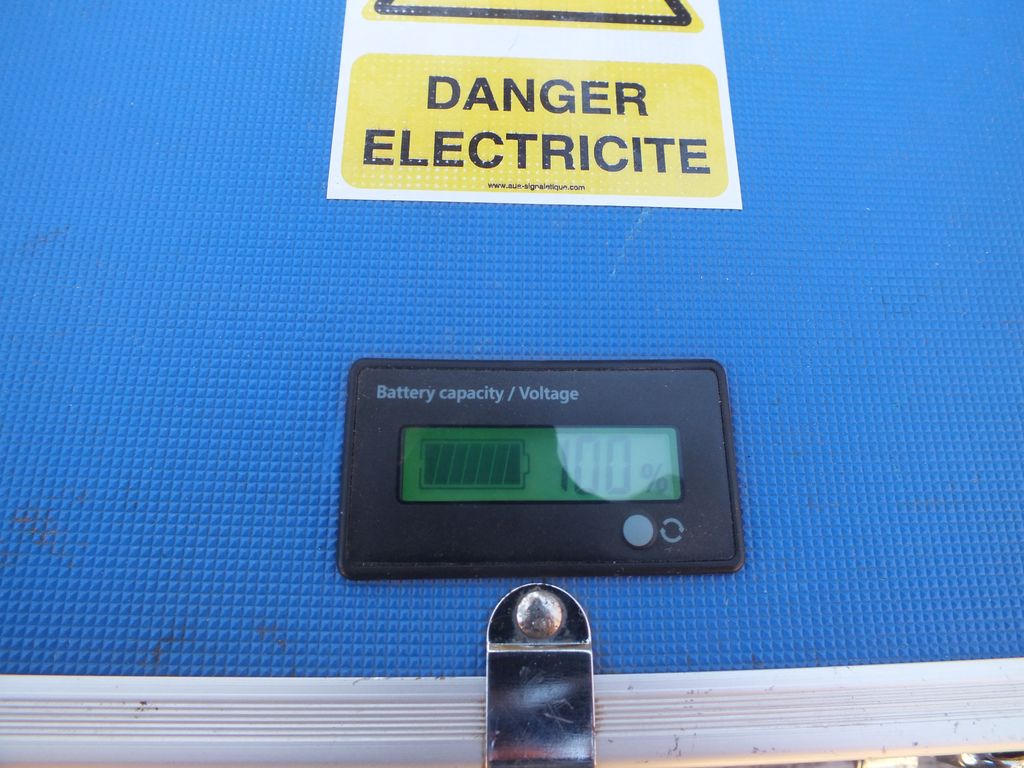

Indicateur de charge
Indicateur de charge

Caractéristiques:
Poids : 8.100 kg
Taille : 320 x 230 x 160 mm
Tension 12.6V (chargé)
Capacité :
Accus neufs : 90Ah
Accus usagés : +- 60Ah – 60000mAh ou 990000000 mAh chinois 😉

Peut aussi servir pour d’autres usages tel que le camping, le modélisme, la pêche …
