Il y a quelque temps, j’ai acquis un un portatif DMR. Malheureusement aucun relais dans mon secteur …. La solution ? Avoir un hotspot chez soi !
Le Multi Mode Digital Voice Modem (MMDVM) est un dispositif qui permet aux amateurs de radio de communiquer sur des réseaux numériques. Il agit comme un pont entre différents modes de communication numérique, tels que DMR, D-Star, Fusion, P25, NXDN et d’autres. Le MMDVM peut être utilisé pour la communication vocale, la transmission de données et la transmission de messages courts.Ce type de modem peut être utilisé dans diverses applications, notamment la téléphonie sur Internet, la radio amateur, les systèmes de communication d’urgence, etc. Il permet de numériser la voix et de la transmettre sous forme de données, ce qui facilite l’intégration de la voix avec d’autres services de données.

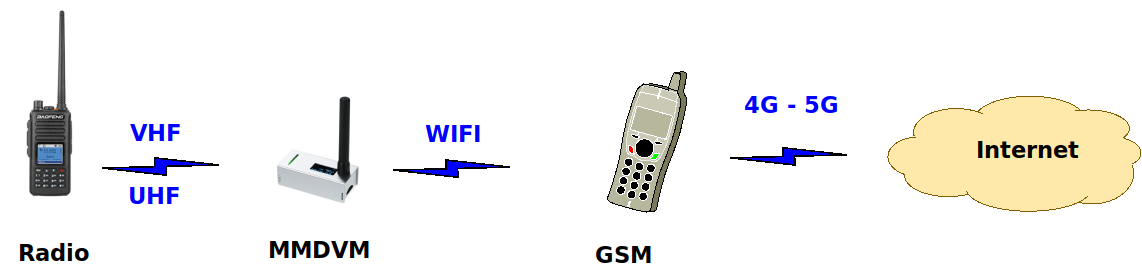

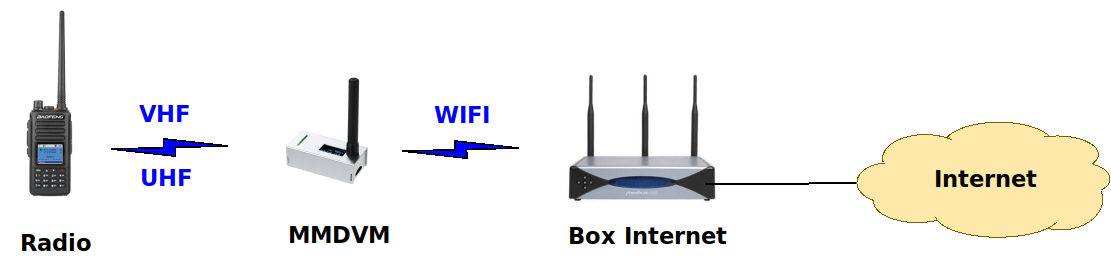

Pour moins de 50 euros vous disposez d’un mini relais (ou Hotspot) à domicile. Il vous faut un modem UHF (ou VHF/UHF tant qu’a faire) ainsi qu’un “ordinateur” avec internet pour connecter le tout au réseau DMR.
Pour mettre en place un système MMDVM , vous aurez besoin de plusieurs composants matériels. Voici une liste des éléments essentiels :

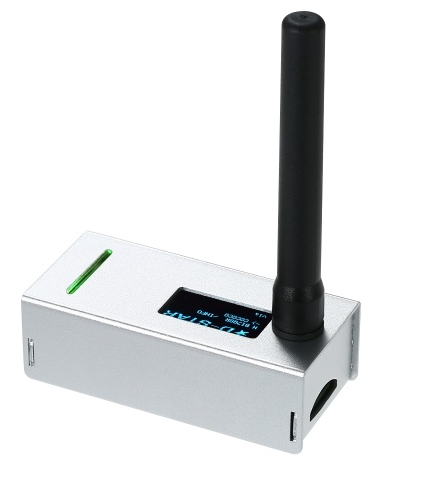

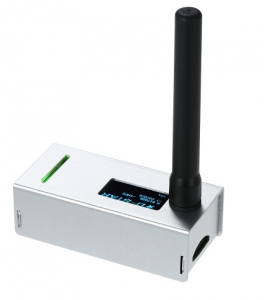

- Carte MMDVM : La carte MMDVM est le cœur du système et permet la conversion entre les différents modes de communication. Elle intègre un processeur et les circuits nécessaires pour traiter les signaux audio et les données. J’ai choisi la carte Jumbo Mini pour sa petite taille.
- Radio : Vous aurez besoin d’une radio compatible avec le mode de communication que vous souhaitez utiliser, comme une radio mobile ou un talkie-walkie.
- Arduino ou Raspberry Pi : Vous aurez besoin d’une carte Arduino ou d’un Raspberry Pi pour contrôler la carte MMDVM et exécuter le logiciel nécessaire. Ces cartes offrent une interface conviviale pour la configuration et la gestion du système. J’ai fait le choix d’ un RaspberryPi Zero W (qui rentre dans le boitier). .
- Écran (facultatif) : Si vous souhaitez afficher des informations telles que les fréquences, les modes de communication, les identifiants de station, etc., vous pouvez ajouter un écran LCD compatible pour une visualisation facile.
- Alimentation : Assurez-vous d’avoir une alimentation suffisante pour alimenter tous les composants du système, y compris la carte MMDVM, la radio et les cartes de contrôle. J’utilise une alimentation USB type téléphone de 2A
- Antenne : Une antenne adaptée au mode de communication que vous utilisez est nécessaire pour transmettre et recevoir les signaux. Une antenne pour le Wifi et une autre pou l’UHF ou la VHF.
Pour la mise en place du Hotspot j’utilise pi-Star (voir article précédent http://xupfwdf.cluster030.hosting.ovh.net/prise-en-main-baofeng-dm-1801-mmdvm-dmr/)
Pi-Star est une distribution logicielle open-source spécialement conçue pour les dispositifs MMDVM. Elle permet de créer et de configurer facilement un hotspot numérique, qui est un système permettant de connecter une radio analogique numérique à des réseaux numériques tels que DMR, D-STAR, P25, NXDN, et d’autres modes de communication.

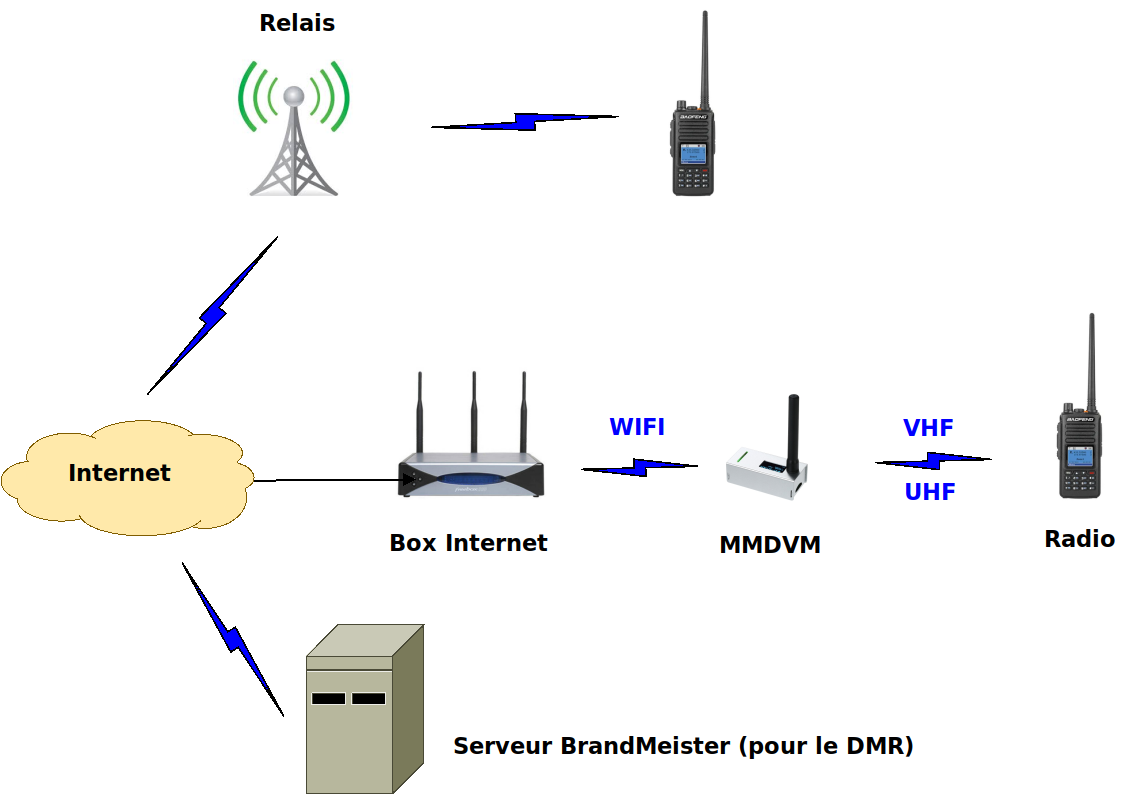

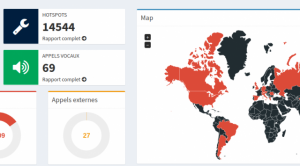

BrandMeister est un réseau de relais numériques basé sur la technologie DMR (Digital Mobile Radio). Il s’agit d’un système de répéteurs qui permet aux utilisateurs de radios bidirectionnelles compatibles DMR de se connecter et de communiquer avec d’autres utilisateurs à travers le monde.
3 réflexions au sujet de « Mon Hotspot Numérique DMR – MMDVM »
Bonjour,
Totalement débutant et béotien dans le domaine, je me pose des questions basiques dont je vous prie d’excuser la faiblesse du niveau.
Dans votre publication “Mon Hotspot Numérique DMR – MMDVM”, vous écrivez:
– “Vous aurez besoin d’une radio compatible avec le mode de communication que vous souhaitez utiliser, comme une radio mobile ou un talkie-walkie.”
Je crois comprendre radio numérique DMR, C4FM, D-Star, par exemple.
– “Pi-Star est une distribution logicielle open-source spécialement conçue pour les dispositifs MMDVM. Elle permet de créer et de configurer facilement un hotspot numérique, qui est un système permettant de connecter une radio analogique à des réseaux numériques tels que DMR”.
Je crois comprendre qu’il est possible d’utiliser un pocket FM analogique.
Il me semble selon ma compréhension, qu’il y a contradiction entre ces deux extraits de votre texte.
Faut-il comprendre que pour la partie radio, on peut utiliser la FM analogique ou obligatoirement un mode numérique (DMR par exemple) ?
Merci de bien vouloir éclairer le néophyte que je suis.
73 QRO.
Gérard, f6gwb.
Bonjour Gérard
Je tiens à vous remercier de votre commentaire perspicace et de votre vigilance. Vous avez tout à fait raison, il y a eu une erreur dans mon article où j’ai mentionné une radio analogique au lieu d’une radio numérique. Je m’excuse sincèrement pour cette confusion.
La radio numérique a, en effet, des avantages considérables par rapport à la radio analogique, notamment en termes de clarté du signal et de fonctionnalités avancées. Je tiens à corriger cette erreur et à fournir la bonne information.
Je suis reconnaissant que vous ayez pris le temps de signaler cette inexactitude, car cela nous permet d’améliorer la qualité de mes articles et de fournir aux lecteurs des informations précises et pertinentes. Votre contribution est très appréciée.
N’hésitez pas à poser d’autres questions ou à faire part de vos commentaires, car ils sont extrêmement précieux pour nous.
Encore une fois, mes excuses pour cette confusion, et merci de votre compréhension.
73
F4HXN Jean-Paul
Bonjour et merci
je possède 1 mini PC peut-il être utilisé pour réaliser un hotspot DMR ?
F4LRB
73
