Remplacement G5RV par Diamond-WD330S

Temps de lecture : 2 minutes

Du nouveau dans la station …
Ayant eu l’opportunité de me procurer une Diamond-WD-330, j’ai profité d’une rupture de la fixation de la G5RV pour effectuer son remplacement.

L’antenne Diamond-WD-330 est un dipôle refermé de type T2FD ou encore W3HH.
La Diamond WD-330 est une antenne filaire multibande pour les fréquences HF (haute fréquence) allant de 1.8 à 30 MHz. Cette antenne est conçue pour être utilisée avec des radios amateurs et commerciales pour la transmission et la réception de signaux radio à ondes courtes.Cette antenne offre une bande passante relativement large et une bonne performance en termes de gain et de directivité pour les fréquences HF. Elle est généralement utilisée par les radioamateurs pour les communications à longue distance, en particulier pour les concours radio et les expéditions DX.

Fréquences supportées : 2 ~ 28.5 Mhz
Longueur 10 m
Impédance 50 Ω

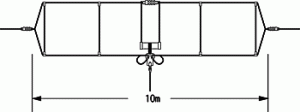

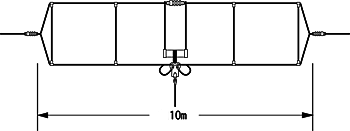

WD330S

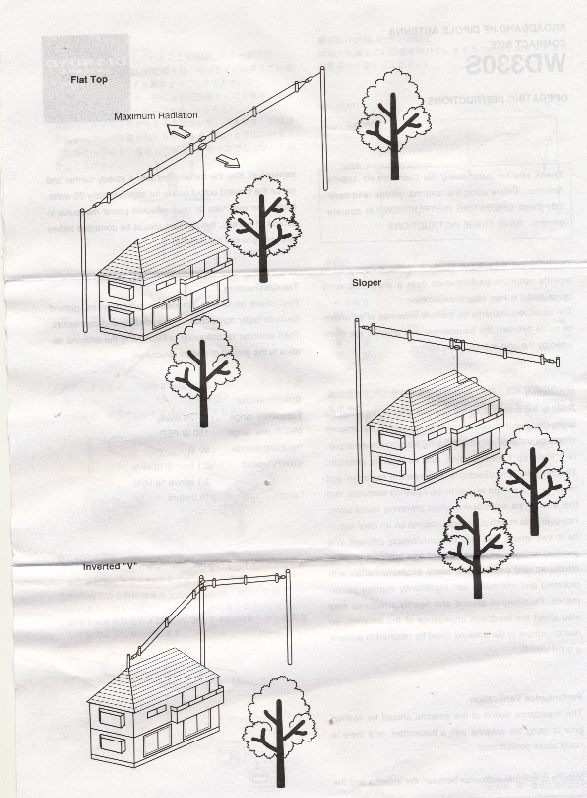

WD330S – Recommendation de pose

Je l’utilise principalement sur les bandes supérieures à 40 m (j(utilise ma LW (long fil) sur les bandes 160m et 80 m)..
Quelques mesures réalisées sur un MFJ-259C.

FréquenceSWR
3.5001.8
3.7001.7
5.3501.6
7.0001.1
7.1001.1
7.2001.1
10.3002.3
14.0002.1
14.1002.1
14.2002.1
18.1001.9
21.0001.7
21.1001.6
24.9002.7
28.1001.3
29.0002.0
Hors bandes
50.0002.3
52.0001.3

Après quelques mois d’utilisation les essais sont satisfaisants.

73
