Une passerelle APRS via Android

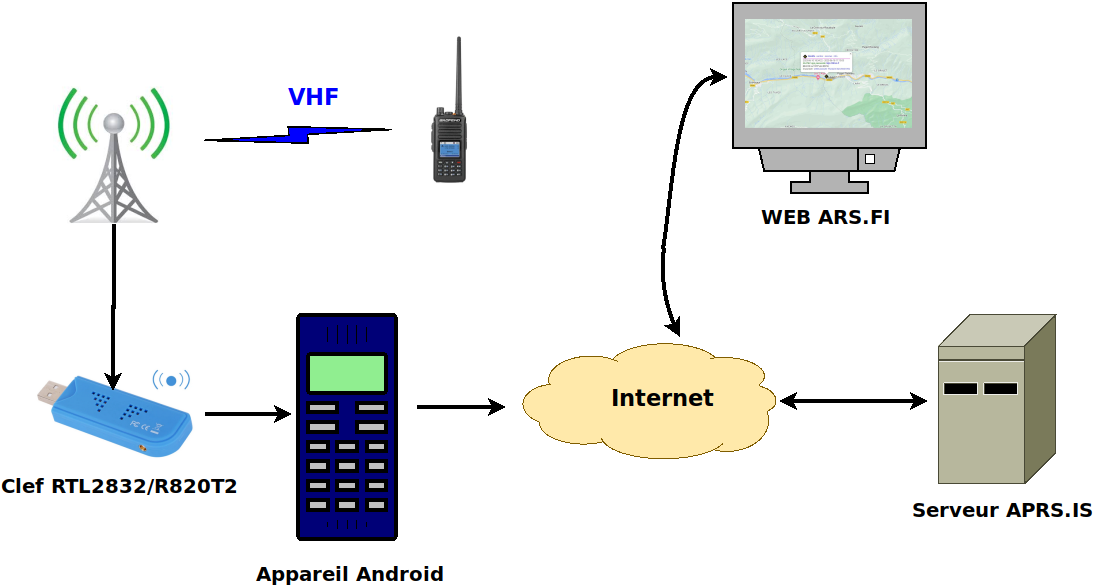

Une passerelle est un  dispositif ou un logiciel qui permet de transmettre les données APRS vers le service APRS.fi.
Les informations APRS captées par des stations radioamateurs sont acheminées sur les serveurs aprs.is, puis elles sont ensuite affichées sur le site aprs.fi sur une carte interactive, pour que d’autres utilisateurs puissent les consulter.

Matériel nécessaire :

  • Un vieil appareil Android (Tablette, GSM, BoxTV android …) (premier prix : 15€ pour une box TV)
  • Un clef USB SDR de préférence une RTL2832U (entre 10 et 20 €)
  • Une Alimentation 5V USB
  • Une antenne 2M
  • Un logiciel de gestion de L’APRS (dans l’exemple IGate2 sous Anfroid qui est gratuit  ou  Igate2 Pro ,3.59 €)
  • Le cas échéant les drivers SDR pour Android par exemple SDR driver

Prix de revient : moins de 40 €
Gratuit si vous avez déjà un vieux téléphone Android ou autre appareil sous Android, une vielle clef USB SDR (les tuners tv de l’époque), une antenne de réception 2M. (qui n’a pas dans un tiroir un téléphone Android avec l’écran fendu ! …)

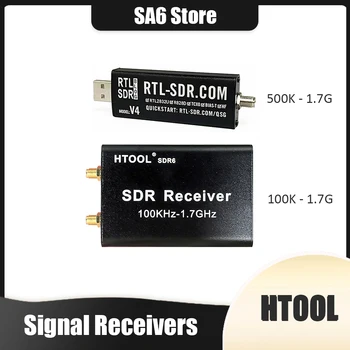

Payant : une clef RTL-SDR https://amzn.to/3P5pvjo ou pour une meilleure réception https://amzn.to/3YKoBM4

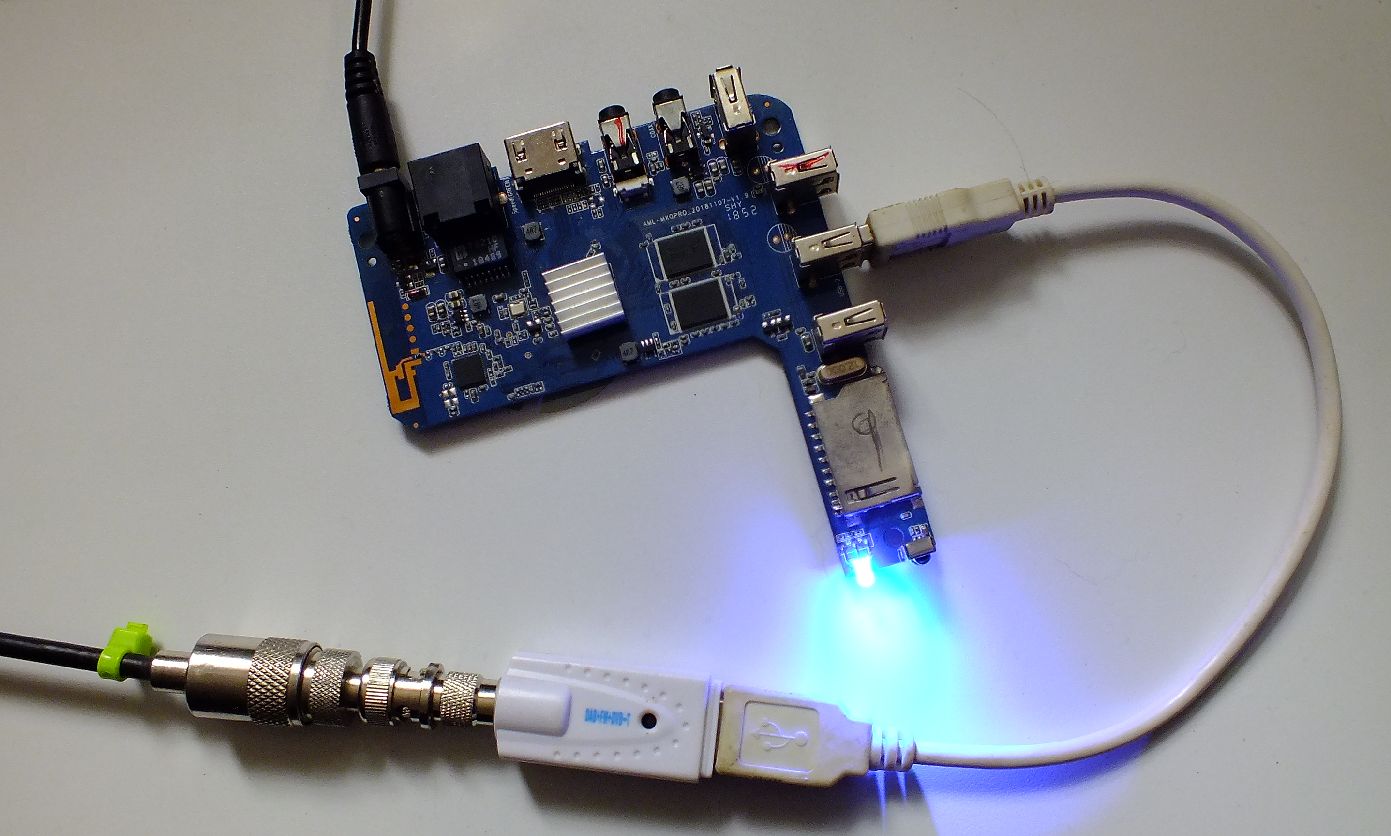

L'Android Box + clef SDR
L’Android Box + clef SDR

Paramétrage du logiciel :

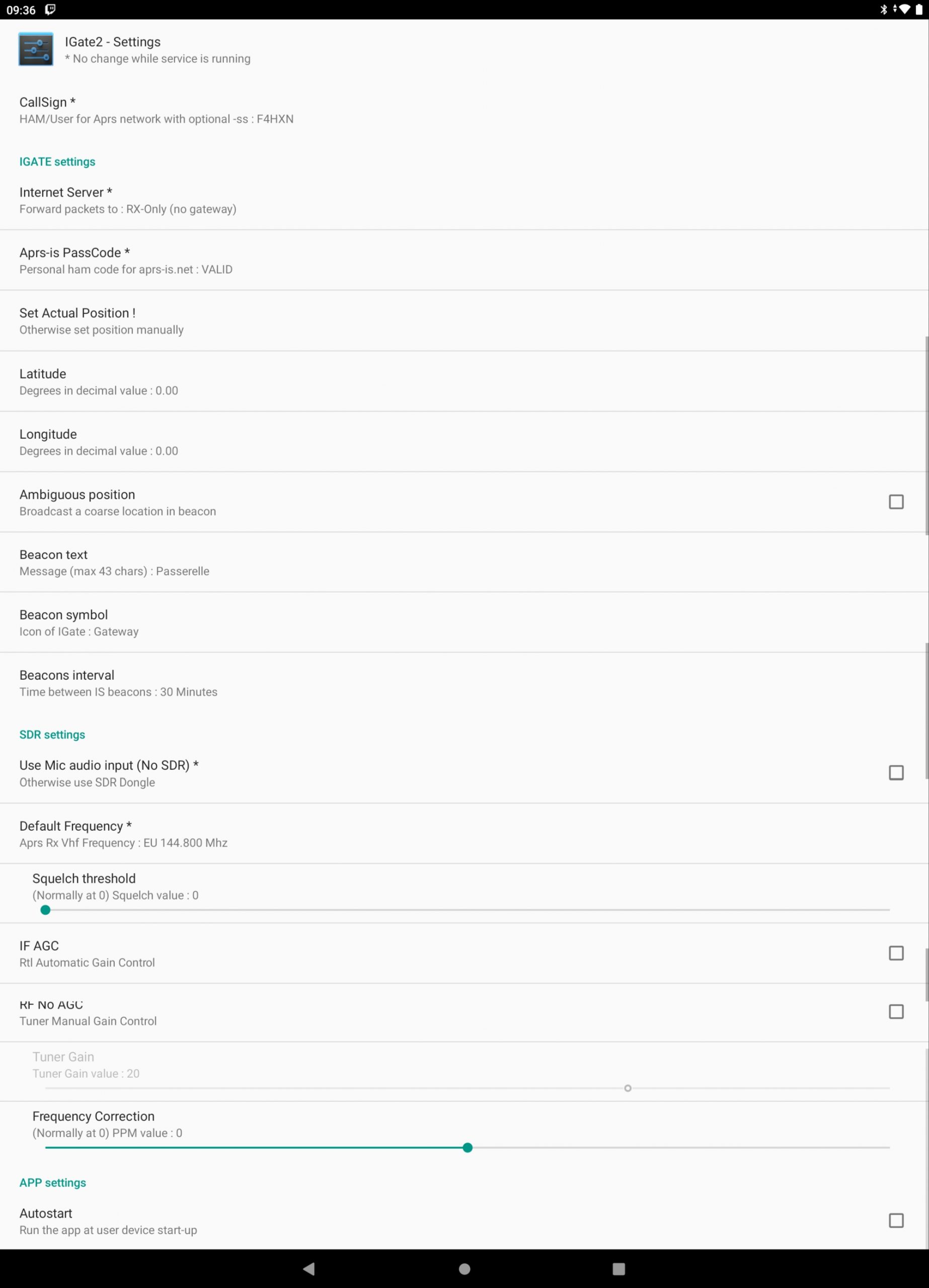

Le menu settings du logiciel Android Igate2 :

* obligatoire

1 – CallSign *(Indicatif )

Renseigner votre indicatif, suivi du SSID
Lors du choix d’un SSID pour votre station APRS, voici quelques recommandations générales :
Sélectionnez un SSID qui décrit clairement le type de station que vous exploitez. Cela permettra aux autres utilisateurs de comprendre la nature de votre station sans ambiguïté.

  • Utilisez juste l’indicatif pour une station principale fixe qui peut recevoir des messages. C’est le choix par défaut recommandé pour une telle configuration.
  • les SSID 1 à 4 pour les stations secondaires, les digipeaters (relais) ou les stations météo, utilisez  en fonction du rôle spécifique de la station.
  • Le SSID 5 est destiné aux accès via des réseaux spécifiques tels que Dstar,  iPhone, Android etc.
  • Le SSID 6 peut être utilisé pour indiquer une activité spéciale telle que les satellites, les contacts DX (longue distance) le camping, ou les concours.
  • Le SSID 7 pour indiquer une utilisation en mode portable, que ce soit à pied ou avec un émetteur-récepteur portable.
  • Le SSID 8 est approprié pour les stations mobiles spéciales telles que les navires, les bateaux ou les camping-cars.
  • le  SSID 9 Pour une station mobile principale capable de recevoir des messages.
  • Le SSID 10 est destiné aux iGate, qui permettent l’interconnexion avec d’autres systèmes tels qu’Echolink, Winlink, AVRS, APRN, DMR, etc.
  • Le SSID 11 pour les stations mobiles aériennes telles que les ballons, les avions, les planeurs ou les engins spatiaux.
  • Le SSID 12 est utilisé pour les stations mobiles légères qui ne peuvent pas recevoir de messages, mais qui sont utilisées pour des fonctions spécifiques telles que Tracker, DTMF, RFID,  etc.
  • Le SSID 13 est réservé aux stations météo qui transmettent des relevés WX.
  • Le SSID 14 peut être utilisé pour les stations mobiles en camion ou pour les professionnels de la route.
  • Le SSID 15 pour une station générique secondaire, digipeater, mobile ou météo qui n’entre pas dans une catégorie spécifique.

2 – Internet Server*
Rx-Only pour une simple réception des trames
APRS.IS pour transférer les données APRS sur le serveur

3 – Aprs-is PassCode*
Le mot de passe APRS (vous pouvez l’obtenir sur cette page http://www.f4hxn.fr/aprs-passcode-generator-generateur-mot-de-passe/)

4 – Set Actual Position !

Met les coordonnées à jour, si un GPS est présent.

5- Latitude
Pour entrer manuellement la latitude

6- Longitude
Pour entrer manuellement la longitude

7 – Ambiguous position
A cocher pour envoyer un emplacement approximatif de la station (pour ne pas dévoiler sa position exacte)

8- Beacon text
Entrez ici le texte qu’enverra la balise pour signaler sa présence.

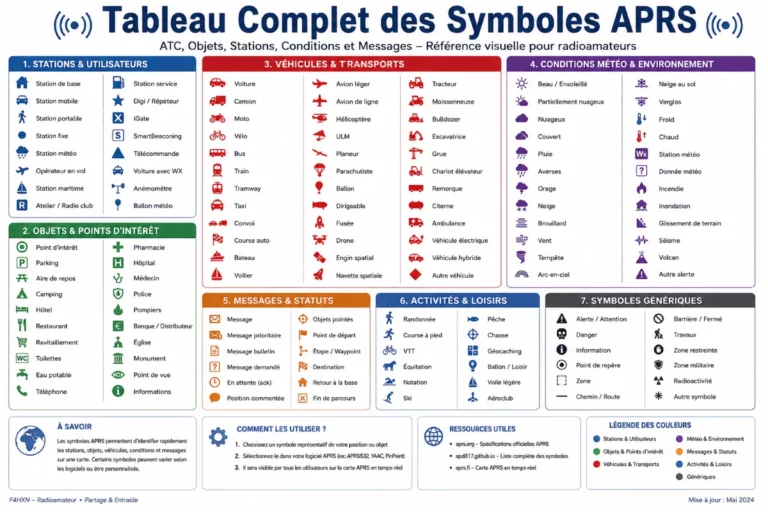

9- Beacon Symbol

L’icône qui apparaîtra sur la carte.
Au choix:

10- Beacon Interval
Le temps entre chaque envoi de texte

11 – Use Mic audio input (No SDR)*
Pour utiliser le programme sans clefs SDR en utilisant le micro ou l’entrée audio du périphérique.

12 – Default Frequency*

Choisir la fréquence appropriée : en France 144.800 Mhz

13 – Squelch threshold
Réglage du squelch

14 – IF AGC
AGC  Automatic Gain Control,  pour ajuster automatiquement le gain  de réception.

15 – RF no AGC
Pour régler le gain manuellement.

16 – Frequency Correction
Pour ajuster si besoin la fréquence de réception

17 – Autostart
Permet d’exécuter l’application au démarrage de l’appareil.

N’oubliez pas d’appuyer su RUN pour démarrer le service

Le résultat sur APRS.FI

Bonne bidouille
