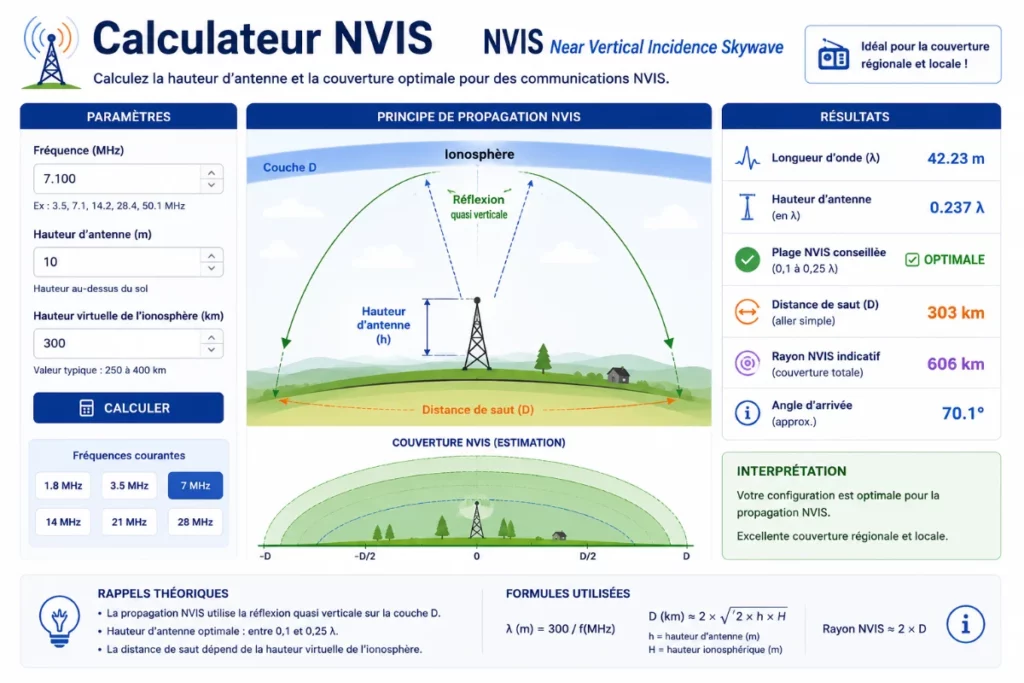

Calculateur NVIS

Estimez la configuration d’antenne et la zone de couverture d’une liaison Near Vertical Incidence Skywave.

NVIS · HF

Paramètres

Fréquence

MHz

Hauteur de l’antenne

Hauteur virtuelle de réflexion

Angle de départ estimé

75°

Résultats

Longueur d’onde—

Hauteur / λ—

Hauteur recommandée—

Distance de saut—

Rayon NVIS indicatif—

Profil—

Hauteur de l’antenne par rapport à λ

0 λ0,1 λ0,25 λ0,5 λ

Schéma de propagation

Coupe simplifiée : l’angle de départ et la hauteur de la couche déterminent la distance de saut. L’angle représenté est l’angle réel ; les hauteurs et distances sont à l’échelle relative, non contractuelle.

Interprétation

NVIS utilise un angle de rayonnement très élevé pour couvrir principalement les distances régionales.

Une antenne horizontale placée relativement bas, souvent autour de 0,1 à 0,25 λ, favorise généralement le rayonnement vers le zénith. La propagation réelle dépend toutefois de la MUF, de la foF2, de l’absorption de la couche D, de l’heure et de l’activité solaire.
