Le DMR : comprendre la radio numérique pas à pas

Le DMR, pour Digital Mobile Radio, s’est imposé ces dernières années comme l’un des principaux modes de communication numérique utilisés par les radioamateurs. Initialement conçu pour les réseaux radio professionnels, il est aujourd’hui largement adopté dans le monde amateur grâce à sa qualité audio, son efficacité spectrale et sa capacité à relier des stations du monde entier via Internet.

Derrière ces trois lettres se cache pourtant une technologie qui peut sembler complexe au premier abord. Entre les Time Slots, les Talk Groups, les Color Codes, les DMR ID ou encore les codeplugs, il est facile de s’y perdre lorsque l’on débute.

Cet article a pour objectif d’expliquer simplement le fonctionnement du DMR, depuis les principes de base jusqu’à la mise en œuvre d’une station complète.

De la radio analogique à la radio numérique

Pendant très longtemps, les communications radio se sont faites en analogique. La voix modulait directement une porteuse radio, en FM, AM ou BLU selon le mode utilisé. Ce fonctionnement reste simple, robuste et très efficace.

En analogique, lorsque le signal devient faible, la qualité audio se dégrade progressivement. On entend du souffle, des parasites, des craquements, mais il reste parfois possible de comprendre une partie de la conversation.

En numérique, le principe est différent. La voix est transformée en données numériques, compressée, transmise par radio, puis reconstruite à la réception. Le résultat peut être très propre tant que le signal est suffisant. En revanche, lorsque le signal devient trop faible, la voix peut devenir hachée, robotisée, puis disparaître brutalement.

C’est ce que l’on appelle souvent l’effet falaise. En analogique, le signal descend progressivement dans le bruit. En numérique, tout fonctionne très bien jusqu’au moment où le décodage n’est plus possible.

Qu’est-ce que le DMR ?

Le DMR est une norme de radio numérique développée pour moderniser les réseaux radio professionnels. Son but était d’améliorer la qualité audio, de mieux utiliser les fréquences disponibles et d’ajouter des fonctions numériques comme les identifiants, les appels de groupe, les messages courts ou la transmission de données.

Le DMR n’est donc pas une technologie née uniquement pour les radioamateurs. Il s’agit d’abord d’un standard professionnel, ensuite largement adopté par les amateurs radio dans de nombreux pays.

Son grand avantage est de permettre deux communications distinctes sur un même canal radio de 12,5 kHz, grâce à une technique appelée TDMA.

Le principe du TDMA et des Time Slots

Le DMR utilise le TDMA, ou Time Division Multiple Access. Le principe consiste à découper le temps en deux créneaux appelés Time Slots.

Sur une seule fréquence radio, le DMR permet donc d’avoir deux communications séparées : une sur le Time Slot 1 et une autre sur le Time Slot 2.

Sur un relais DMR, il est courant d’utiliser le TS1 pour certains échanges nationaux ou internationaux, et le TS2 pour des communications locales ou régionales. Cette organisation dépend toutefois du relais et du réseau utilisé.

Les paramètres indispensables en DMR

Pour réussir une communication DMR, plusieurs paramètres doivent être corrects. Contrairement à une liaison analogique simple, il ne suffit pas de régler uniquement la fréquence.

Si l’un de ces paramètres est incorrect, la communication peut ne pas passer. C’est l’une des raisons pour lesquelles le DMR peut sembler compliqué au départ.

Le Color Code

En analogique, on utilise souvent les tonalités CTCSS ou les codes DCS pour ouvrir le squelch d’un poste radio. En DMR, on utilise un paramètre appelé Color Code.

Le Color Code est généralement compris entre 0 et 15. Pour accéder à un relais ou communiquer avec une autre station, il faut que le Color Code soit identique à celui attendu par le système.

Le Color Code ne rend pas une communication privée. Il sert simplement à filtrer l’accès et à éviter que des signaux non désirés soient pris en compte.

Les Talk Groups

Le Talk Group, souvent abrégé en TG, est une notion centrale en DMR. On peut le comparer à une salle de discussion radio.

Un Talk Group peut être local, régional, national, international, technique ou réservé à un groupe particulier. Lorsqu’un utilisateur parle sur un Talk Group, les stations connectées à ce même groupe peuvent recevoir la communication selon la configuration du réseau.

Les Talk Groups sont l’une des grandes forces du DMR. Ils permettent d’organiser les conversations et de choisir précisément le groupe que l’on souhaite rejoindre.

Le DMR ID

Chaque utilisateur radioamateur DMR possède normalement un identifiant numérique appelé DMR ID. Cet identifiant est associé à l’indicatif de la station.

Lorsqu’un opérateur émet, son poste transmet cet identifiant. Selon la base de contacts installée dans le poste, l’écran peut afficher l’indicatif, le prénom, le pays ou d’autres informations.

Le DMR ID permet également aux réseaux de router correctement certains appels, notamment les appels privés ou les communications entre relais et hotspots.

Relais, simplex et hotspot

Le DMR peut être utilisé de plusieurs façons : en simplex, via un relais ou au moyen d’un hotspot personnel.

Le simplex

Le simplex correspond à une communication directe de poste à poste, sans relais. La portée dépend alors de la puissance, de l’antenne, du relief, des obstacles et de la hauteur des stations.

Le relais DMR

Un relais DMR reçoit le signal sur une fréquence et le retransmet sur une autre. Il permet d’augmenter la couverture radio et peut gérer deux Time Slots, plusieurs Talk Groups et parfois une connexion à un réseau mondial.

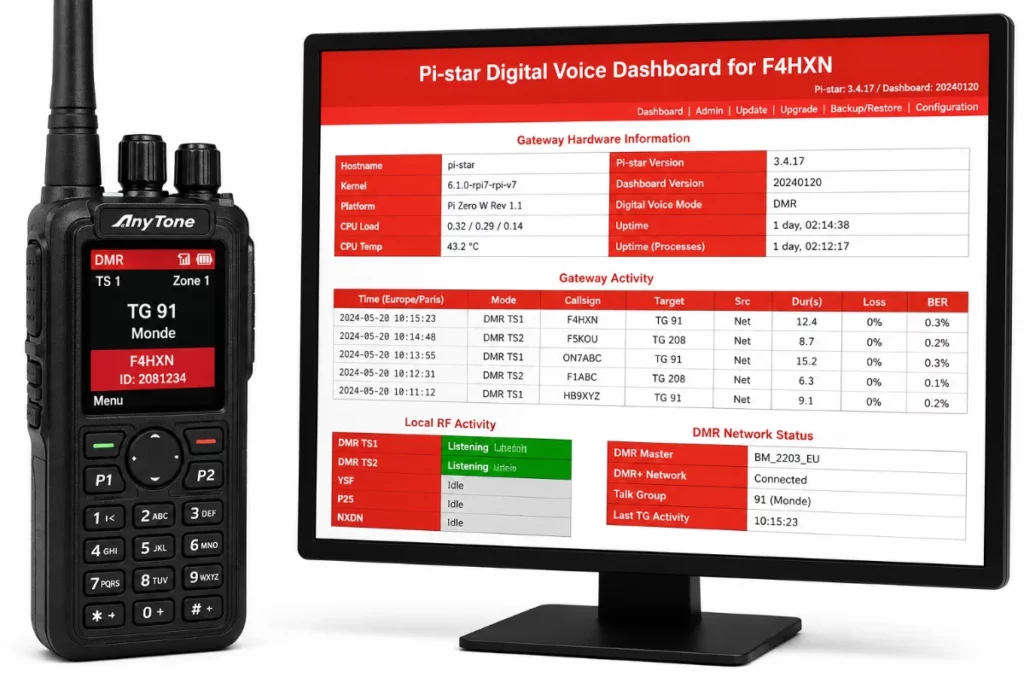

Le hotspot

Le hotspot est un petit équipement personnel qui relie un poste DMR à Internet. Il est très utilisé par les radioamateurs qui ne disposent pas de relais DMR à proximité. Le poste émet à faible puissance vers le hotspot, qui transmet ensuite la communication vers un réseau numérique.

Les réseaux DMR

Le DMR peut fonctionner localement, mais il prend toute son importance lorsqu’il est connecté à des réseaux. Ces réseaux relient des relais et des hotspots dans différents pays.

Le réseau le plus connu chez les radioamateurs est BrandMeister. Il existe aussi d’autres réseaux comme DMR+, TGIF ou des réseaux privés de clubs.

Grâce à ces réseaux, un radioamateur peut utiliser un simple poste portable et un hotspot pour contacter des stations situées dans une autre région ou à l’étranger.

Le codeplug

Le codeplug est le fichier de programmation du poste DMR. C’est lui qui contient les fréquences, les relais, les canaux, les Talk Groups, les contacts, les zones et les différents paramètres de fonctionnement.

En analogique, programmer un canal revient souvent à indiquer une fréquence, un décalage relais, une tonalité CTCSS et une puissance. En DMR, il faut ajouter plusieurs notions numériques.

Le codeplug est souvent la partie qui décourage les débutants. Pourtant, une fois la logique comprise, il devient beaucoup plus simple de créer une programmation claire et adaptée à son usage.

Les zones et les contacts numériques

Les zones permettent de ranger les canaux du poste. On peut créer une zone pour les relais locaux, une autre pour le simplex, une zone pour les hotspots, une zone pour les déplacements ou encore une zone analogique.

Les contacts numériques, eux, servent à définir les Talk Groups ou les appels privés. Ils ne sont pas exactement comparables aux contacts d’un téléphone. Ils indiquent surtout au poste vers quel groupe ou quel identifiant envoyer la communication.

Une bonne organisation des zones et des contacts rend l’utilisation du poste beaucoup plus agréable au quotidien.

Avantages et limites du DMR

Le DMR offre de nombreux avantages, mais il possède aussi quelques contraintes. Il ne remplace pas totalement l’analogique : il le complète.

DMR, C4FM et D-STAR

Le DMR n’est pas le seul mode numérique utilisé par les radioamateurs. On rencontre aussi le C4FM/System Fusion, principalement associé à Yaesu, ainsi que le D-STAR, historiquement très présent chez Icom et Kenwood.

Le DMR est apprécié pour ses Talk Groups, ses réseaux interconnectés et le grand choix de postes disponibles. Le C4FM est souvent considéré comme plus simple à utiliser, tandis que le D-STAR possède sa propre logique de routage et d’identification.

Il n’existe pas forcément un meilleur système universel. Le choix dépend surtout des relais disponibles autour de soi, du matériel possédé et des correspondants que l’on souhaite contacter.

Conseils pour bien débuter

Pour débuter en DMR, il est préférable d’avancer progressivement. Vouloir tout comprendre en une seule soirée conduit souvent à la confusion.

• Commencer par comprendre la différence entre analogique et numérique.
• Identifier un relais DMR proche ou préparer un hotspot.
• Obtenir son DMR ID si l’on est radioamateur autorisé.
• Programmer seulement quelques canaux au départ.
• Vérifier la fréquence, le Color Code, le Time Slot et le Talk Group.
• Écouter avant d’émettre.
• Noter les réglages qui fonctionnent.
• Modifier le codeplug progressivement.

Le DMR devient beaucoup plus logique avec la pratique. Les difficultés du début viennent souvent de la quantité de paramètres à régler, mais chaque élément a un rôle précis.

Pour Conclure

Le DMR représente une évolution importante des communications radio. Il ne remplace pas l’analogique, mais il apporte de nouvelles possibilités : meilleure organisation des communications, identification numérique, Talk Groups, réseaux internationaux, relais connectés et hotspots personnels.

Cette technologie demande un peu d’apprentissage, notamment pour la programmation des postes et la création du codeplug. Mais une fois les bases acquises, elle ouvre un domaine passionnant à la croisée de la radio, de l’informatique et des réseaux.

Analogique ou numérique, l’essentiel reste le même : le plaisir de communiquer, d’expérimenter et de comprendre comment les ondes nous relient.
