Infrastructures de retransmission radioamateur
Relais, digipeaters et transpondeurs constituent les trois grandes familles d’équipements qui permettent d’étendre la portée des communications radioamateurs. Chacun obéit à des principes techniques distincts et répond à des usages spécifiques.
Le monde des radioamateurs s’appuie sur un ensemble d’infrastructures de retransmission qui permettent d’étendre considérablement la portée des liaisons. Ces équipements, gérés par des associations ou des opérateurs individuels, opèrent sur des bandes de fréquences allant des ondes courtes aux hyperfréquences, en passant par les bandes VHF et UHF les plus utilisées au quotidien.

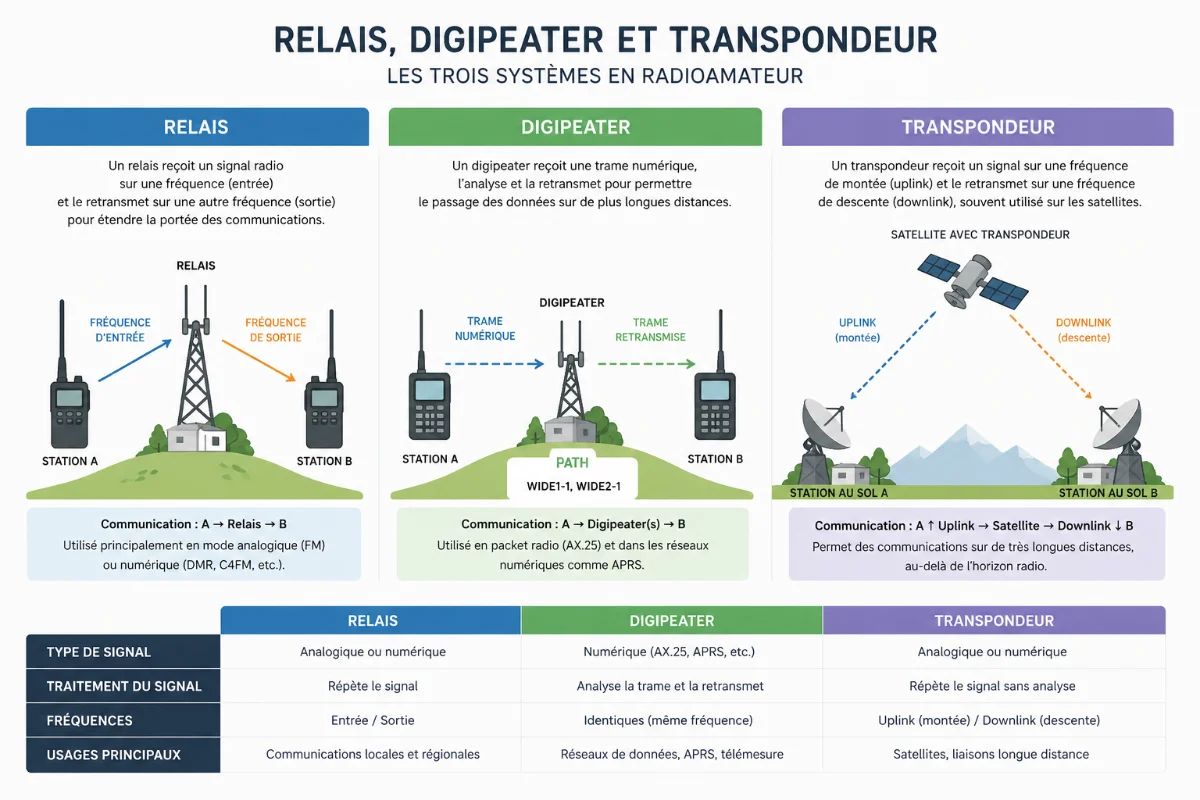

Trois grandes familles se distinguent : les relais, qui répètent en temps réel les signaux voix ou données ; les digipeaters, spécialisés dans la retransmission des paquets APRS ; et les transpondeurs, embarqués à bord de satellites ou de ballons, qui offrent une couverture régionale ou mondiale.
Relais radioamateur
Le relais (ou répéteur) reçoit un signal sur une fréquence et le retransmet simultanément sur une autre. Il est au coeur des liaisons locales en FM, D-Star, C4FM et DMR.
Lire la page →Digipeater APRS
Le digipeater (digital repeater) retransmet les trames de données APRS émises par les stations mobiles ou fixes, constituant le maillage du réseau de localisation et de messagerie.
Lire la page →Transpondeur radioamateur
Le transpondeur amplifie et retransmet un bloc de fréquences (bande passante) depuis un satellite ou une plateforme aéroportée. QO-100 est le transpondeur géostationnaire le plus utilisé par les radioamateurs.
Lire la page →| Critère | Relais | Digipeater | Transpondeur |
|---|---|---|---|
| Fonction principale | Répétition voix / données en temps réel | Retransmission de trames de données | Translation de fréquence large bande |
| Mode typique | FM, D-Star, C4FM, DMR | AX.25 / APRS (1200 ou 9600 baud) | SSB, CW, FT8, DATV |
| Bandes courantes | 2 m, 70 cm, 23 cm | 2 m (144.800 MHz) | 2,4 GHz / 10 GHz (QO-100) |
| Portée typique | 30 à 150 km (line-of-sight) | 50 à 200 km (réseau maillé) | Régionale à mondiale |
| Condition d’accès | Sous-tonalité CTCSS ou code DCS | Aucune (balise automatique) | Respect du plan de fréquences |
| Gestion | Association, OM particulier | OM particulier, iGate | AMSAT (bénévoles) |
