Radiotélégraphie — Code Morse

Les manipulateurs Morse : histoire, mécaniques et évolution

De la pioche du XIXe siècle au paddle iambique électronique, retour sur un siècle et demi d’ingéniosité au service de la transmission.

Origine et principe

Le manipulateur Morse est né avec la télégraphie électrique au milieu du XIXe siècle. Son rôle est fondamental : fermer et ouvrir un circuit électrique de façon contrôlée pour produire des impulsions courtes (points) et longues (traits) selon le code binaire normalisé par Samuel Morse et ses contemporains.

D’abord outil du télégraphe filaire, le manipulateur a migré vers la radiotélégraphie, devenant l’instrument de base des opérateurs radio militaires, maritimes et civils tout au long du XXe siècle. Si les services officiels ont progressivement abandonné la télégraphie Morse, la pratique reste vivante chez les radioamateurs et les collectionneurs.

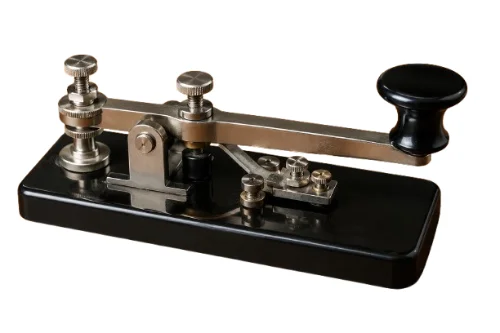

Mécanique : un levier rigide pivotant verticalement, bouton arrondi en haut, contact fixe en bas. L’opérateur presse et relâche pour produire points et traits manuellement.

Électriquement : contact unique (single-break) qui ferme le circuit pendant toute la durée de l’appui. Aucune génération automatique : chaque élément dépend entièrement du geste de l’opérateur.

En pratique : contrôle total du timing, caractère sonore personnel très marqué, mais vitesse plafonnée autour de 25–30 wpm et risque de fatigue musculaire à haute cadence. Idéale pour l’apprentissage et la compréhension des durées relatives des éléments.

Mécanique : levier à mouvement latéral équipé d’un pendule ou d’une masselotte oscillante. Une palette déclenche l’oscillation qui ferme/ouvre rapidement le contact à fréquence réglable ; l’autre palette produit un contact continu pour les traits.

Électriquement : les points sont générés mécaniquement sans électronique (contacts répétés de l’oscillateur) ; les traits restent manuels, dépendant de la durée d’appui. Inventée aux États-Unis par Horace Martin sous la marque Vibroplex.

En pratique : vitesse de points dépassant 40–50 wpm possible, son caractéristique « bourdonnant » très apprécié des puristes. Nécessite des réglages mécaniques soigneux (position du poids, amortissement) et un entretien régulier.

Mécanique : deux palettes indépendantes actionnées latéralement — gauche pour les points, droite pour les traits — sans liaison mécanique entre elles.

Électroniquement : les palettes pilotent un keyer électronique (interne à la radio ou boîtier externe) qui génère des impulsions parfaitement calibrées. En mode iambic, presser les deux palettes simultanément produit automatiquement une alternance point/trait selon l’algorithme choisi (mode A ou B).

En pratique : timing irréprochable, haute vitesse (QRQ) sans fatigue excessive, réglages logiciels (vitesse WPM, ratio point/trait). La précision électronique remplace la variabilité humaine : idéal pour les contests et la télégraphie à très haute cadence.
