Station radio Transportable – Radio-Box

L’idée trottait dans ma tête depuis quelques temps, j’ai enfin franchi le pas : Réalisation d’une box radio.

Une radio box est un dispositif qui permet de regrouper tous les composants nécessaires pour une station radio amateur ou commerciale dans un seul boîtier pratique et portable.
Les radio boxes peuvent être construites à partir de différents matériaux, tels que le bois, le métal ou le plastique. Elles peuvent être conçues pour des utilisations spécifiques, comme la communication d’urgence, la radiodiffusion ou la chasse DX (DXpedition).
Une station radio transportable est une solution compacte et portable pour les opérations radio. Elle est souvent utilisée par les radioamateurs, les groupes de recherche et de sauvetage et les opérations militaires sur le terrain.
La Box est généralement conçue pour contenir une radio, une alimentation électrique, une antenne et tous les câbles nécessaires dans un boîtier compact et robuste. Elle est conçue pour être facilement transportable et peut être utilisée sur le terrain, dans des situations d’urgence ou lors d’expéditions.
Les Box peuvent être personnalisées en fonction des besoins de l’utilisateur, avec des options pour les radios VHF, UHF et HF, ainsi que pour les modes analogiques et numériques. Les boîtiers peuvent être équipés d’écrans, de haut-parleurs et de microphones intégrés, ce qui permet une utilisation autonome de la radio sans avoir besoin d’un équipement supplémentaire.
La conception de la Box la rend facile à transporter et à déployer rapidement sur le terrain, avec une installation et une configuration rapides. Elle est également conçue pour être résistante aux chocs, à la poussière et à l’eau, ce qui la rend adaptée à une utilisation en extérieur dans des conditions difficiles.

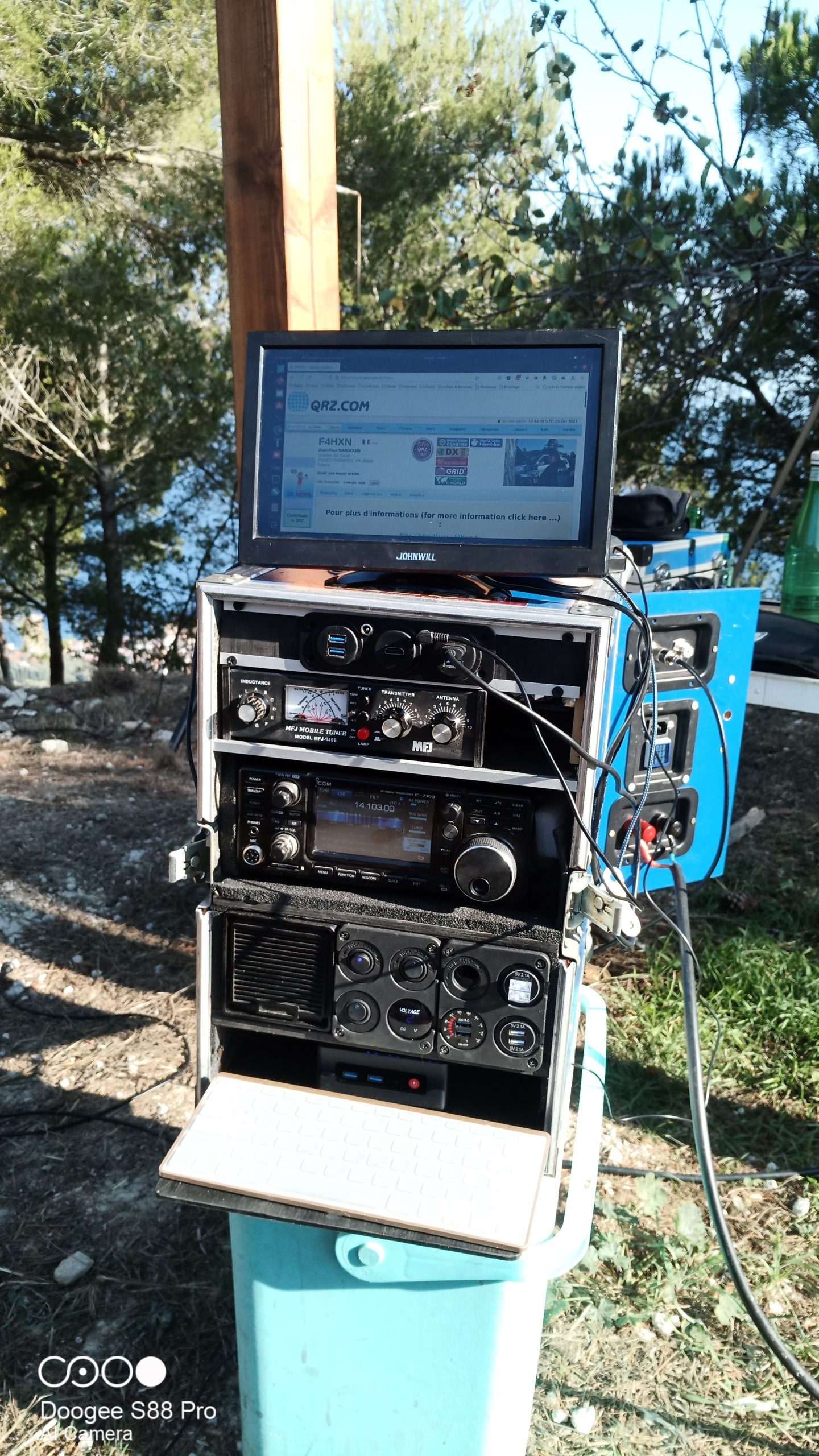

Premier test de la Gobox
Premier test de la Gobox


Mes attentes:

Multi-sources d’alimentation : Très Basse Tension continue (solaire, batterie interne et-ou externe), Basse Tension alternatif (réseau public, groupe électrogène…)
Multimode (phonie, CW, PSK, RTTY, JTx, FT8, FT4, FreeDv, SSTV … Multi bande, HF, VHF, UHF …)
GPS intégré pour l’APRS
Robuste
Pratique (rapide à déployer et facile à rager …)
Autonome
Etc …

Pour cela je vais utiliser un caisson de récupération (don de F4TXR)
Le TX reste amovible,avec possibilité d’intervertir entre le Kenwood TS450S, Icom IC-7300 ou encore le Yaesu FT-857D.
Utilisation d’un régulateur de tension CC 8-36V à 13.8V 25A pour avoir une tension constante coté TX
ainsi que Chargeur de Voiture Adaptateur Universel 100W DC 12V-24V pour stabiliser à 12V coté PC et écran
Alimentation Entrée 230V – Sortie : 12.8V  A sur Entrée externe 230v connecteur IEC C14 220V
Mini pc en multoboot (Windows 11 et Ubuntu 21.10).

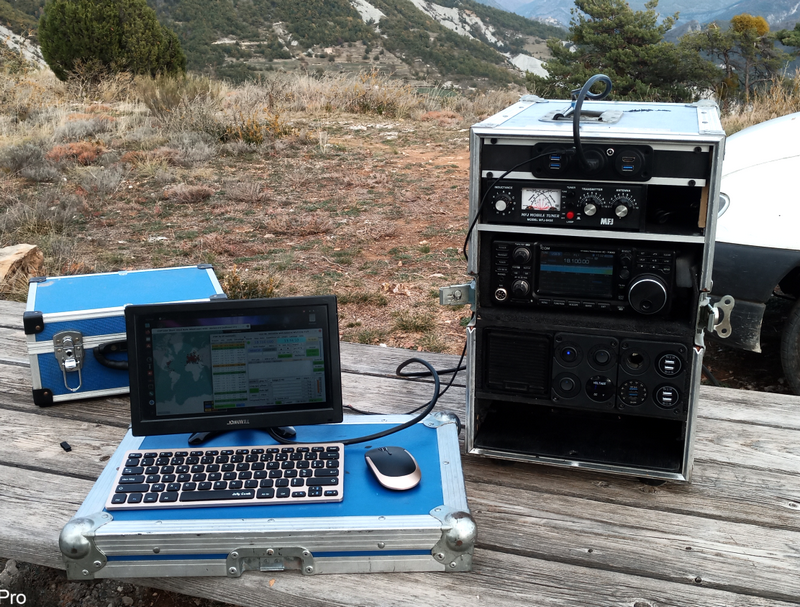

Test de la Gobox
Test de la Gobox

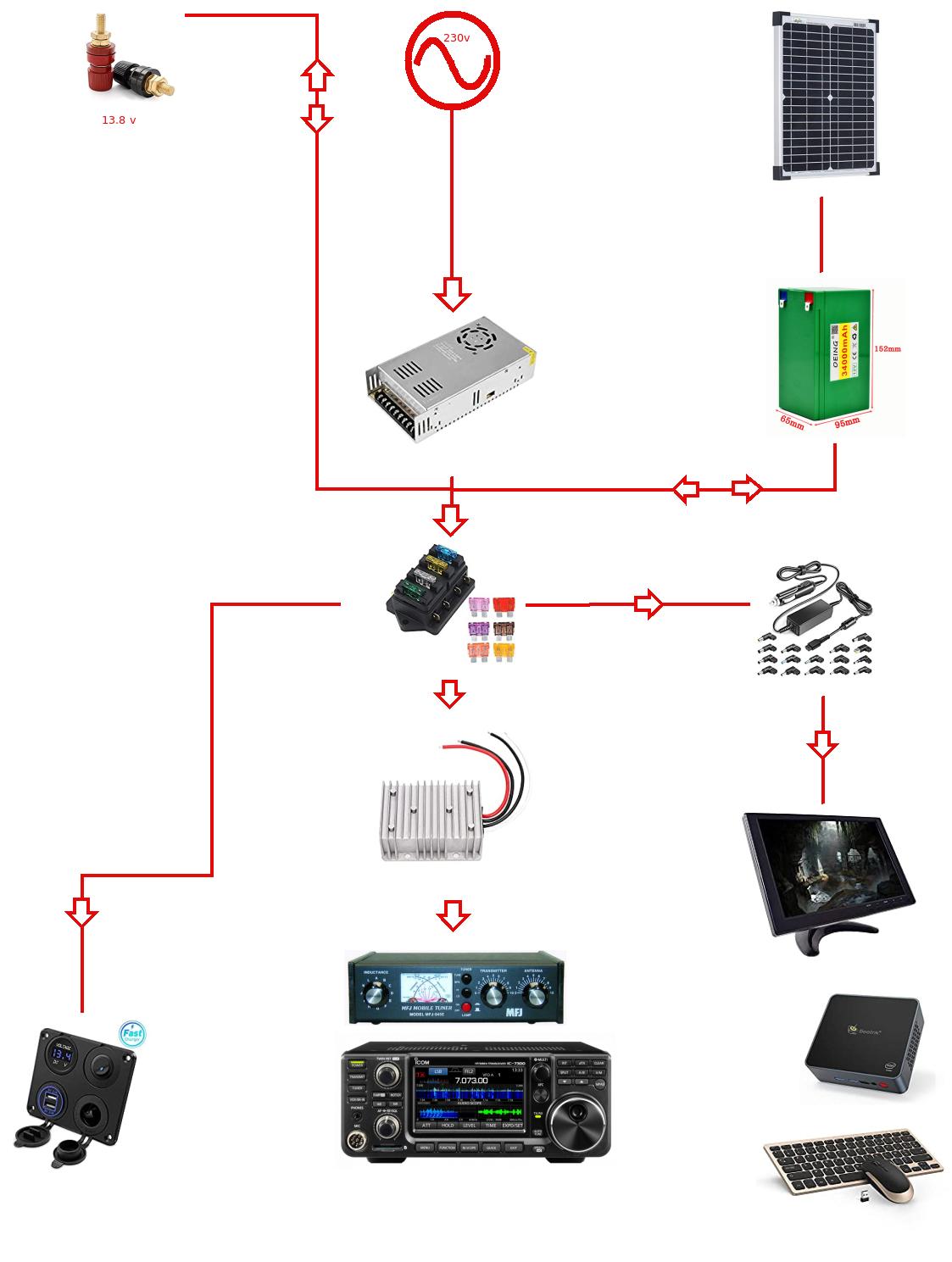

Schéma sommaire
Schéma sommaire


Liste du matériel utilisé :

(en attente : accumulateur Lithium, chargeur solaire, voltmètre …)
Moniteur 10.1" 1280x800 HD IPS TFT LED
Ensemble Clavier Sou ris sans Fil
Beelink GKMINI Mini PC
Câble et prises Dual USB 3.0
HDMI Mâle à Femelle
USB 3.0 & HDMI
Hub USB 3.0
Alimentation 110/220V DC 12V 30A 360W
Boîte à Fusibles
Cosses Electrique
Cosses Electrique Ronde
Tubes Thermorétractables
HF Antenna Tuner - MFJ-945E
GPS USB, Dualband, Glonass Active Receiver Antenne
Voltmètre Prise courant chargeur
Fil électrique 12 AWG
Bornes de Liaison
Ventilateur de Refroidissement centrifuge
Régulateur de tension CC 8-36V à 13.8V 25A
Chargeur de Voiture Adaptateur Universel

A suivre …

73

4 réflexions au sujet de « Station radio Transportable – Radio-Box »

  1. Bonjour,
    J’ai regardé avec attention ce projet de gobox et j’ai bien l’intention d’en faire une, seulement j’ai une question, puis-je mettre un commutateur deux position afin de choisir soit le 12V soit le 220 ? Qu’avez-vous fait?

  2. Bonjour
    En premier option j’avais mis un relais 230 12V (enclenchement des présence 230v)
    en deuxième essais j’ai remplacé le relais par un commutateur de puissance (sélection 13.8 v de l’alim 230 ou batterie externe)
    et finalement j’ai tout enlevé et mis en parallèle les deux sources l’alim 240 devenant en plus chargeur de batterie …
    73

    1. Bonjour, super, c’est ce que j’ai fait , ca marche bien, seulement je cherche une batterie assez puissante et légère si cela n’est pas antinomique …. pour l’instant j’ai testé avec une 20 A et 50 A… j’ai un tx lincoln 2plus , un ampli qui me donne 100W a peu près et deux lumières led qui consomme 2A et j’ai du mal à durer plus de 25-30 minutes….

      73 51
