BaoJie BJ-218 -Tests et programmation

Réception du Baojie BJ-218 commandé il y a une dizaine de jours sur Aliexpress.
Colis  empaqueté avec soin.

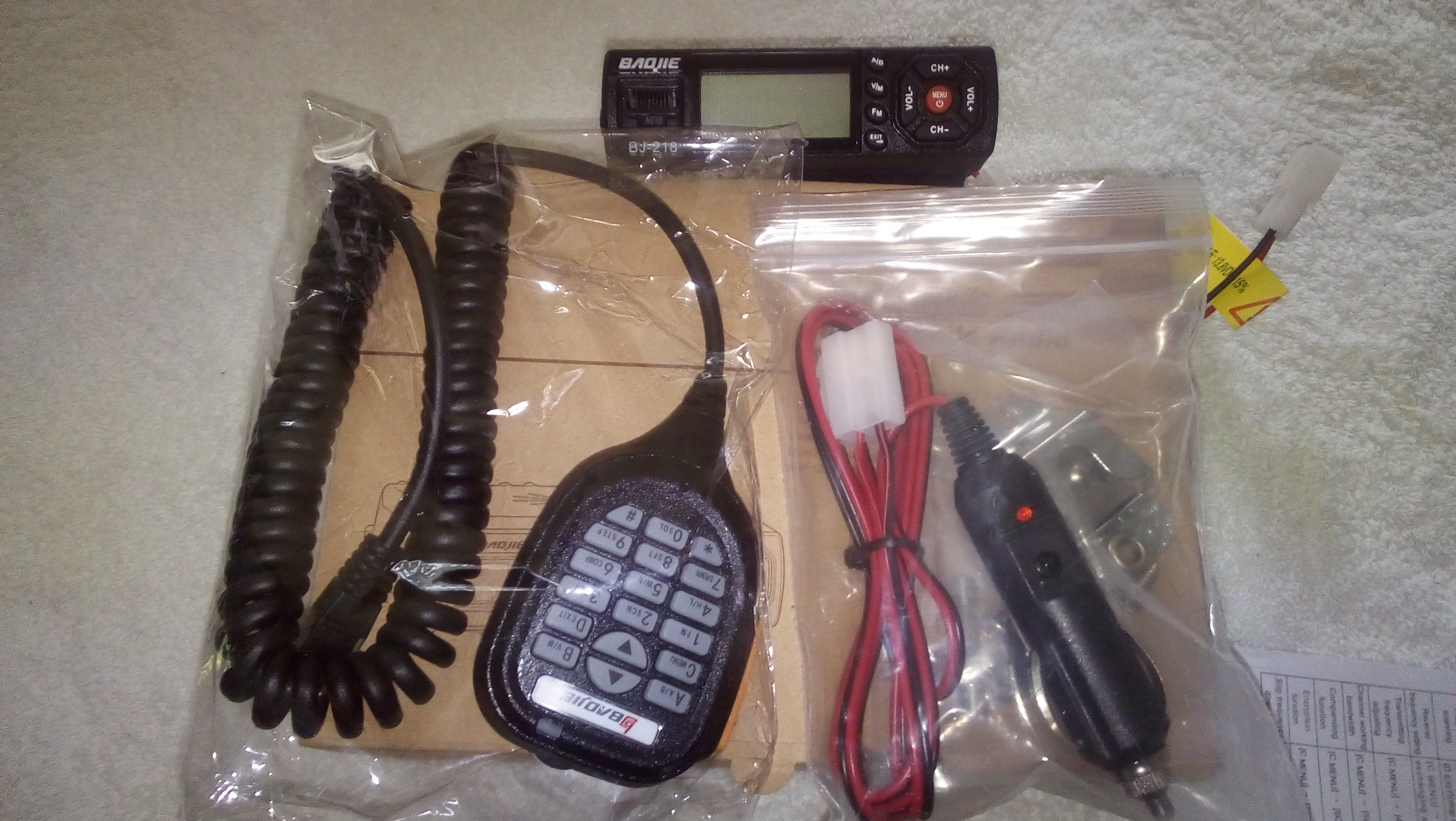

Le déballage du BJ 218
Le déballage du BJ 218

Dans le colis :
Le BJ-218 avec son micro
Un câble alimentation 12v allume-cigare
Un support de montage, ainsi qu’un support pour le micro
Le manuel d’utilisation.
Spécifications techniques principales :
Gamme de fréquences : VHF: 136-174MHz – UHF: 400-480MHz
Système : F3E (FM)
Puissance de sortie réglable : Hight: 25W, Médium: 10W, Low: 5W
Pas des fréquences : 2.5 / 5 / 6.25 / 10 / 12.5 / 15/25 / 50KHz
Sortie audio : 2W
Dimension : 105x30x106mm

Mise en service sans réel problème.
Puissances mesurées en émission :
VHF (mesuré su145.000 MHz)
H 20 W
M 10 W
L 5 W
UHF (mesuré su 435.000 MHz)
H 15 W
M 6 W
L 3 W
H=Hight M=Médium L=Low
(Valeurs approximatives car mon wattmètre n’est pas étalonné …)
un peu moins que sur le papier, mais cela reste très convenable.Le  menu est clair et intuitif, accessible par les touches du micro. Bonne réception, et bon retour côté émission.

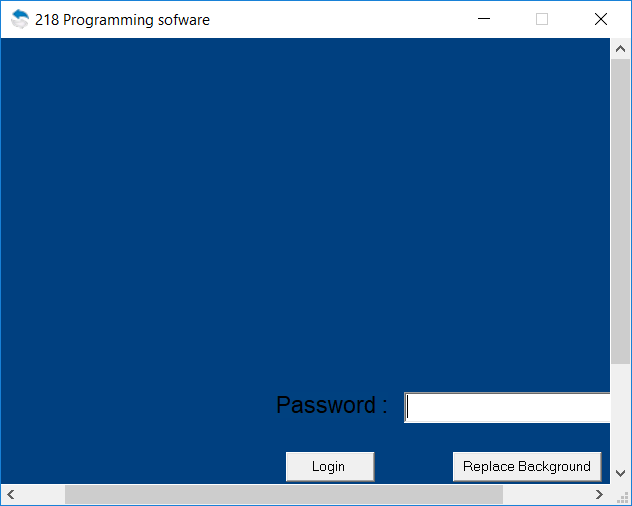

Pour la programmation de l’appareil j’ai d’abord testé  le programme recommandé et fourni par le constructeur (pas très pratique). La page de téléchargement de Baojie : Download Center ou directement le programme : Programming sofware.rar. (sous Windows x…)

Mot de passe “admin”

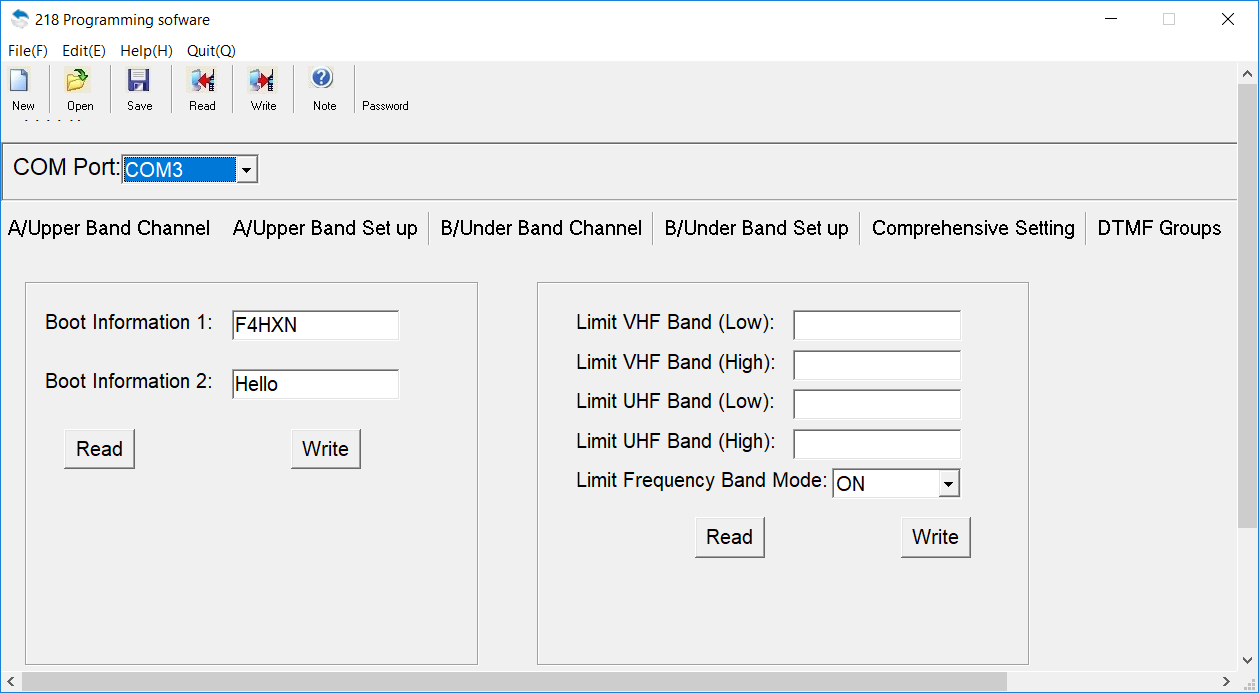

L’interface de programmation

puis j’ai testé Chrip utilisant le modèle de radio Luiton LT-725UV J’ai ainsi pu récupérer les fichiers image de mon UV-5R et de mon QYT 8900D. Le programme Chirp marche parfaitement avec le BJ-218. (ici sous Linux, mais aussi testé sous Windows 10)

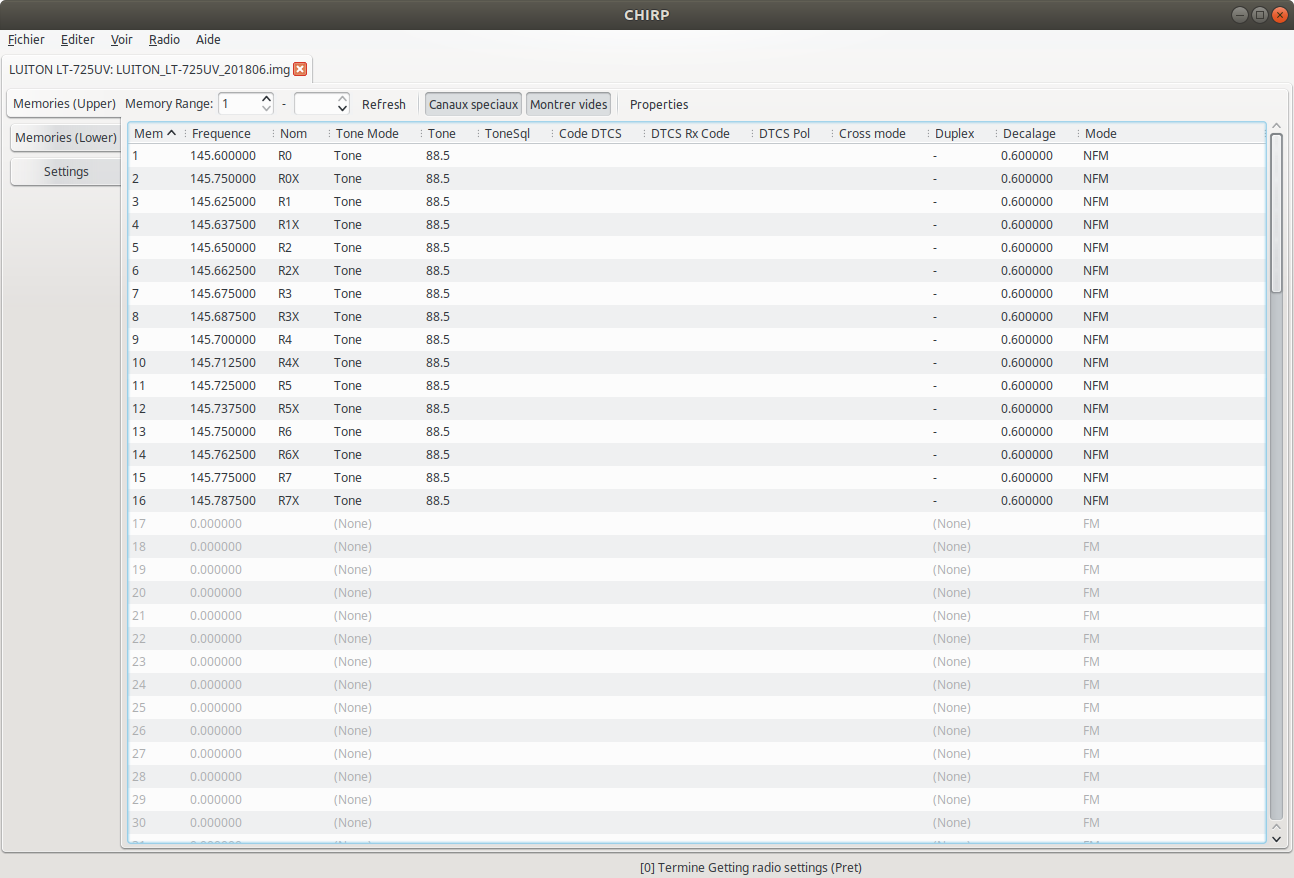

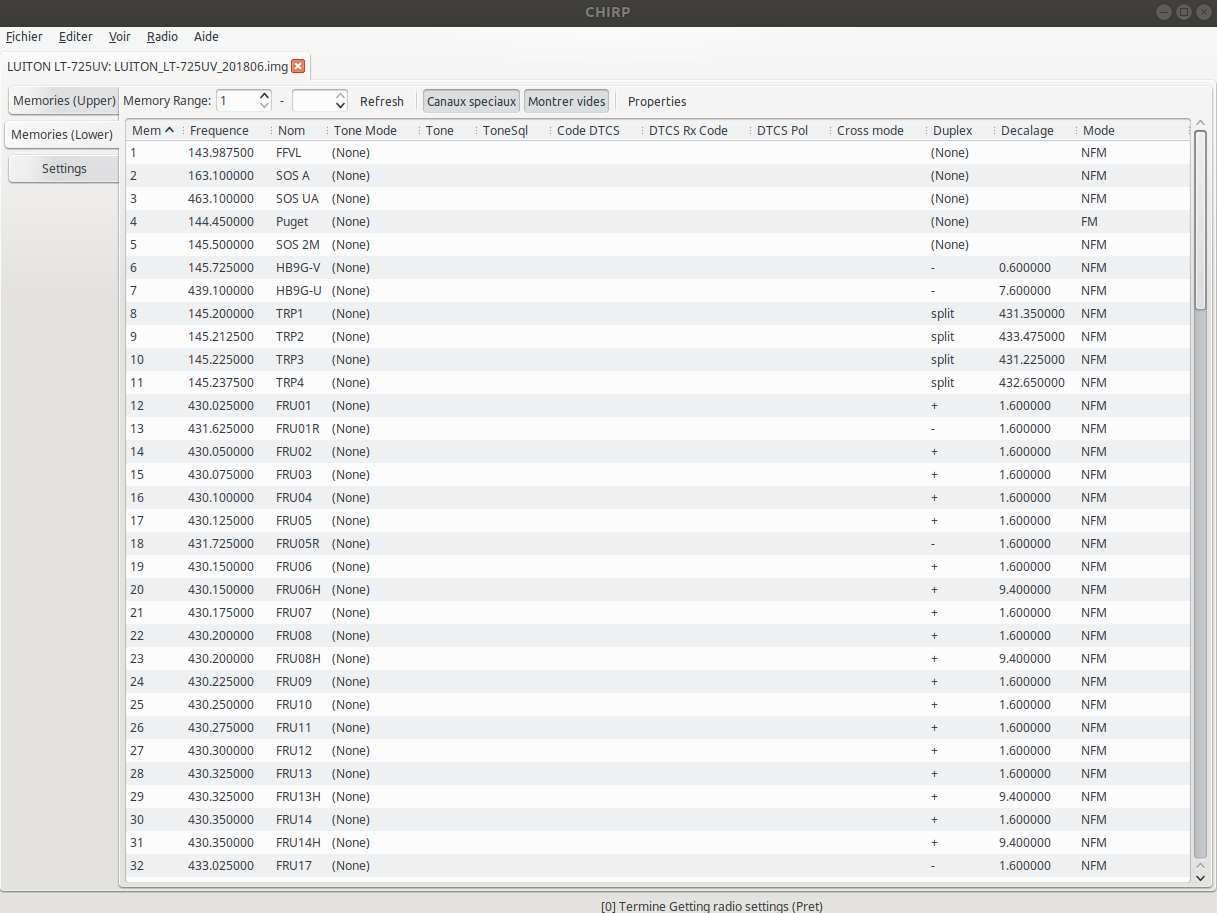

Programmation des canaux Bandes A (upper)
Programmation des canaux Bande A (upper)
Programmation des canaux Bande B (lower)
Programmation des canaux Bande B (lower)

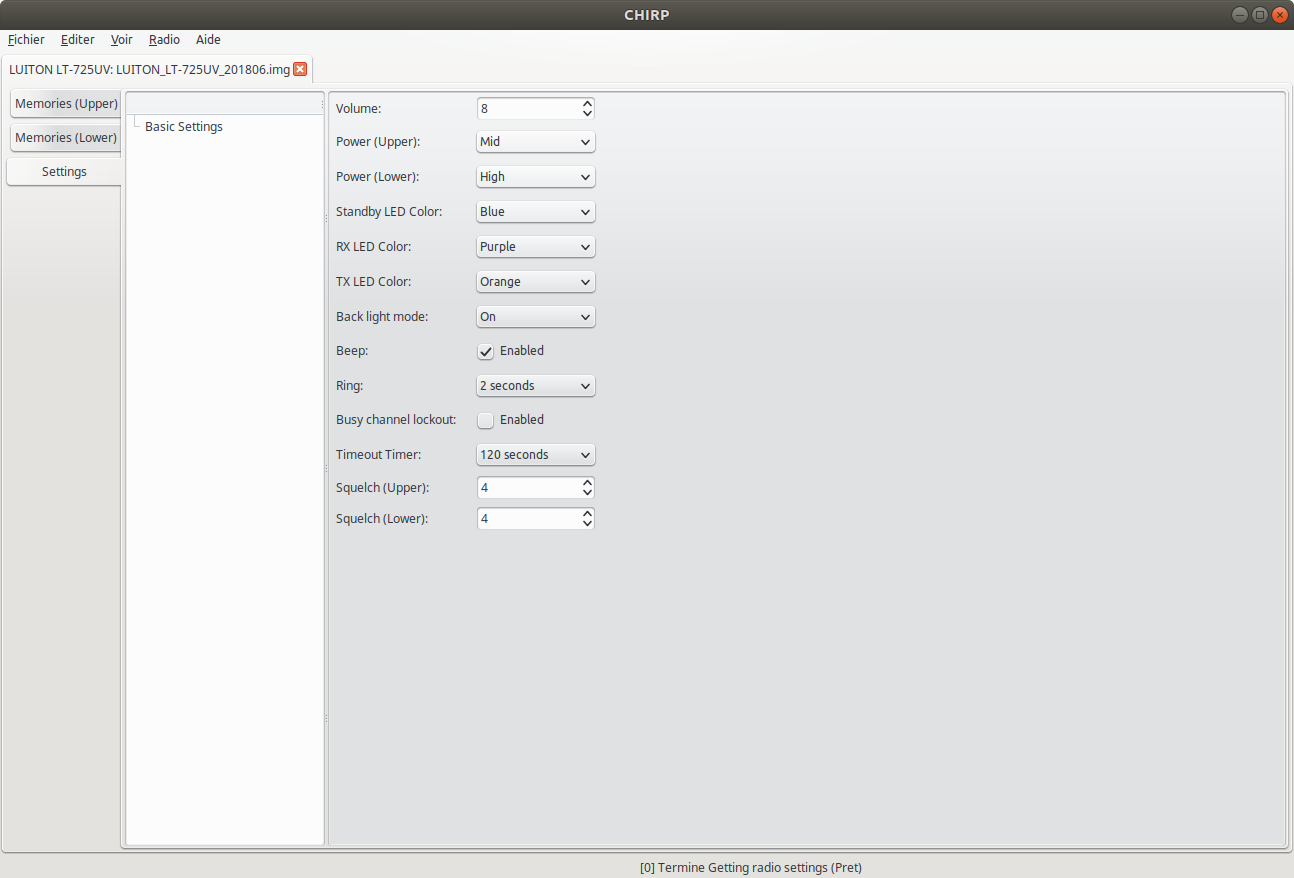

Paramètres généraux
Paramètres généraux

Tentative d’utilisation du câble de programmation vendu séparément. Après plusieurs échecs (chipset obsolète qui n’est  plus supporté) j’ai récupéré l’extrémité du cordon (RJ45) relié à la prise micro du TX et rebranché celui-ci sur un module FT232RL.

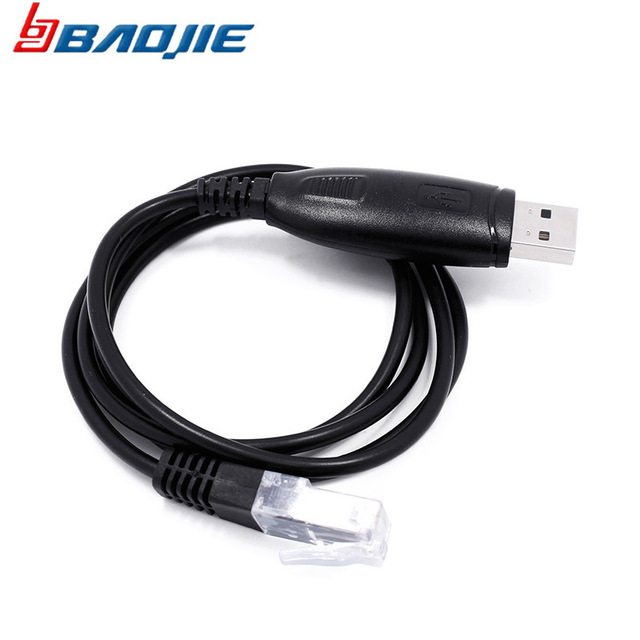

Câble USB pour BJ-218
Câble USB pour BJ-218
Le FT232RL
Le FT232RL

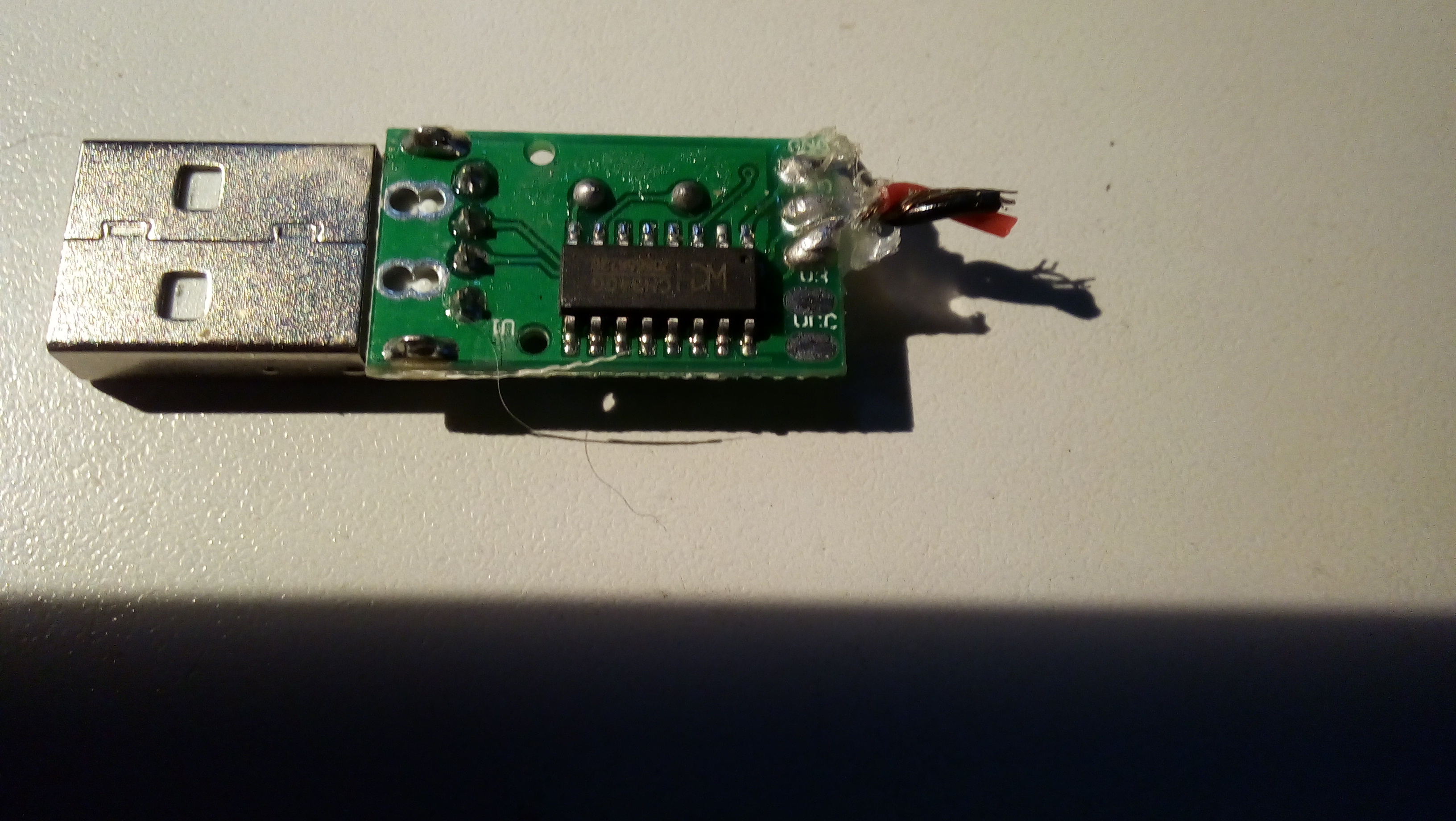

Les reste du cordon d'origine
Les restes du cordon d’origine

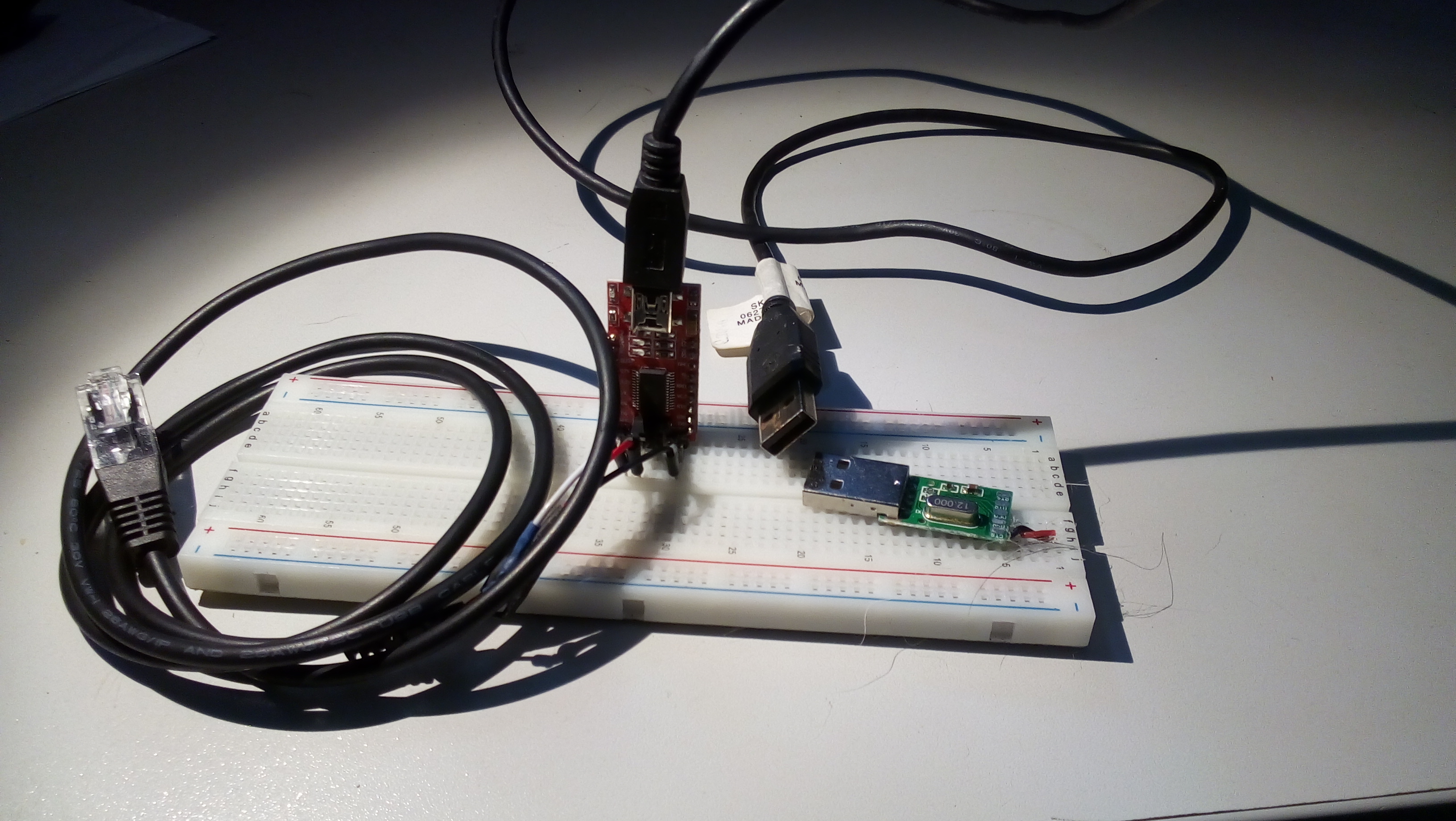

Le nouveau "cordon"
Le nouveau “cordon”

Pour conclure, à moins de 50 € vous disposez d’un poste d’appoint, performant et peu encombrant. Appareil conforme à mes attentes, petit prix, petite taille, mais il fait le maximum. Très bien pour une utilisation simple en mobile. Sa petite taille lui permet de trouver facilement une place à bord de n’importe quel véhicule …

39 réflexions au sujet de « BaoJie BJ-218 -Tests et programmation »

  1. L’entrée du micro (câble) après quelques sorties est entrée la petite patte se casse ,ainsi avec le câble de programmation.

      1. Bonjour
        Je viens de recevoit le BJ 218
        J’ai pu me procurer notice en Français MAIS !
        comment programmer
        Le shift + et –
        Introduire une fréquence en memoire
        +ou- 600 et 1600
        Merci de votre aide 73 f5unu

  2. Bonjour, Merci pour cette présentation, je viens de recevoir mon BJ-218 et je vais faire la mise en service. Il me reste à réaliser un câble de programmation comme le votre……
    73s F5GJG (12)

  3. Bonjour j’ai acheté ce transceiver avec la notice en anglais mais je ne comprend la langue ,avez vous réussi a le faire fonctionner correctement moi non et je cherche le manuel en Français .Merci

  4. Bonjour Jean-Paul, Bonjour Pierre,
    Pour la notice en Français j’ai pas mal cherché et rien trouvé, il semble qu’ aucune traduction soit disponible encore sur le web. Côté you tube c’est pas mieux. Heureusement que Jean-Paul F4HXN à bien voulu m’accompagné en particulier pour la programmation des mémoires. Maintenant tout fonctionne bien? je l’ai monté dans la voiture, il est si petit c’est super. J’ai ajouté un hp extérieur mais c’est pas indispensable.
    Bon courage Pierre
    73s Christian F5GJG

    1. Bonjour Christian. J’ai trouvé et sorti sur mon imprimante le mode d’emploi en français du BJ-218 (compatible avec le BJ-318) à partir de Google en cliquant sur le site : BJ-218 Bi Bande mobile – PDF Free Download – Doc Player.fr ___ J’ai fait une manipulation PDF/JPG… Je me suis fabriqué un petit livret qui me sera bien utile. Bon courage. Je vous adresse tous mes meilleurs chiffres. 14 PAPA LIMA, opérateur VALENTIN 50, Cherbourg-en-Cotentin, Manche, Normandie.

  5. Merci Christian pour le retour … effectivement la doc en français est introuvable, je pense en effectuer une traduction, ou du moins, de la partie qui traite des menus … Je vous en informerai dès qu’elle sera terminée …
    Jean-Paul

    1. Bonjour cher om
      Je viens au nouvelles pour savoir si vous avez fait une traduction de la notice du zastone
      z218 car comme les amis Jean Paul et Pierre je suis nul en Anglais donc je vous en serais
      reconnaissant si vous pouviez me dépanner .
      En l’attente de votre réponse 73 de F1ACQ du Havre
      voici mon adresse mail Philippe.breard60@sfr.fr

  6. Yeni radyo amatörü oldum Türkiye’den yazıyorum. Bu cihazdan bende var hala programlayamıyorum. Yardımlarınızı esirgemeyin.73

  7. Je viens de recevoir le BJ 218Notice parait simple….
    Mais…..je ne comprends rien a cette langue étrangère…..HI
    Qui peux m’aider ?

  8. bonjour
    je viens de recevoir un bj-218 pouvez vous m expliquer comment régler ce petit appareil ? ?
    merci d avance

  9. Bonjour Jean Paul
    Nous avons un BJ218 ( F5ZJW / F6IKY) et impossible de programmer (avec SHARP) des fréquences en SPLIT ! .Je vois que sur vos copies d”écran vous en avez programmées…
    Y à t’il un ” TRUC ” hi…
    A vous lire éventuellement.
    73 des copains bricoleurs en Bourgogne.

  10. Bonjour avez vous la possibilité de faire un tuto sur la programmation via pc svp merci
    Christophe

  11. Bonjour Christophe
    Suite à de nombreuses demandes, je vais essayer de faire une page un peu plus détaillée sur la programmation du BJ-218 …

    1. ICI F5UNU
      Je viens de recevoir le BJ 218
      -Comment programmer le reais shift + et – et comment le declencher ?
      – Comment introduire des fréquences en memoire
      73 QRO merci f5unu

  12. Bonjour,

    J’utilise ce TX en mobile depuis quelques temps, il fonctionne très bien sur les relais locaux en V et U.
    Par contre je n’ai pas réussi à programmer les fréquences des relais R0X, R1X etc… avec Schirp .
    Toutes les autres fréquences fonctionnent , mais celles en .50 ne sont pas prisent en compte par Shirp et génèrent un message d’erreur.
    Auriez vous une idée ?

    Merci d ‘avance

    Fred*

  13. bonjour
    merci des explications
    j ai probleme je n arrive pas a programmer des frequence
    on me dit “145.45555 is not valid floatingpoint value ”
    puis je avoir une explication
    merci
    73 a vous tous

  14. Bonjour
    je viens de recevoir le BJ 218
    – Que faut il faire pour introduire le shift + et – (14 ? ) pour programmer une frequence de relais ?
    – Ou appuyer pour déclencher un relais ?-
    – rentrer les mémores
    tout celà manque dans la notice française

  15. Cher compagnon, je suis du Brésil, je m’appelle Henrique Grizotti (PU1SEH).
    Vous pouvez avoir l’amabilité de m’envoyer la mise en page de l’interface afin que je puisse programmer mon Zastone Z-218. D’après j’ai vu le Bajoie BJ-218 et ce sont des modèles identiques.

    Mon email de contact est: henriquegrizotti@gmail.com

    Je vous remercie pour votre attention.

    73

  16. Bonjour à tous,

    Je viens de recevoir mon BJ-210 mais impossible d’actionner le ton 1750hz pour le relais chez moi … la combinaison de touches sur la notice indique “PTT” + “EXIT” mais ça ne fonctionne pas … y a-t-il une autre combinaison de touches ?

  17. Bonsoir. Je viens d’acquérir un BJ318 commandé chez Ali Express. J’ai choisi le kit complet avec un support d’antenne à ” pince “, une antenne et une prise allume-cigare pour une utilisation en voiture. Par contre, je ne sais absolument pas comment faire pour paramétrer cet appareil… Quelqu’un parmi vous pourrait-il m’aider à résoudre ce problème ? Merci à l’avance et heureux week-end à toutes et à tous.

  18. bj-218 가지고있어요 그런데 주먹마이크 조작이안되요
    고장인가요 물건도착했을때부터 안되었어요. 제가사용할줄몰라서그런가요?

    1. Traduction google :
      J’ai un bj-218, mais je ne peux pas utiliser le premier microphone
      S’agit-il d’un dysfonctionnement ou non depuis le moment où le produit est arrivé. Est-ce parce que je ne sais pas comment m’en servir?

  19. pour ceux qui n’arrivent pas utiliser la fonction tone 1750hz. appuyez sur la touche down en même temps que le PTT

  20. Bonjour à tout les personnes qui liront cette demande d’aide qui concerne le BJ-218.
    Mon poste ne reçois que sur une bande A ou B, alors que j’ai un ami radio amateur avec le même poste qui reçois sur les deux (avec une bascule de l’une à l’autre selon les émissions faites) comme le baofeng uv5r…Merci à celui qui pourra m’indiquer le bon paramètre.
    J’utilise Chirp pour la programmation…
    73/ ou amitiés aux lecteurs.
    F5TGT/J-Jacques

  21. BONSOIR LES Z’amis

    ici F4GVA Christian Le Puy En Velay

    je possède un BJ-218. , gros problème avec deux fréquences, une fréquence en simplex et une fréquence relais R2X
    En RX 145.3375 (simplex), en même temps je suis entendu sur la fréquence RX 145.6125 de notre relais local R2X

    quelqu’un as eu le problème déjà ??

    merci pour votre aimable réponse

    f4gva43@gmail.com

  22. Bonjour
    Vous parlez du cablage de l’interface RS232, mais vous n’indiquez pas le broches RX et TX de la prise micro.
    J’ai vu que les broches 5 et 7 sont libres !..Sont-elles celle-ci… ce serait très utile de connaitre le brochage !…j’ai identifié les autres.
    73 Jean Paul F6ASP

  23. Bonjour cher OM,

    avez-vous un schéma de câblage du câble de programmation ?
    avec identification des broches de la RJ (Tx/Rx/GND)
