Fabrication antenne fictive – charge réelle

Temps de lecture : 3 minutes

Fabrication à moindre coup, d’une antenne fictive3, ou charge non rayonnante de 50 Ω 140 W.
Matériel :
– Boîtier, ventilateur et radiateur : alimentation PC de récupération.
– 4 résistances 200 Ω 35 W montées en parallèle – référence : WMHP35-200RF.
– 1 module W1209 thermostat avec sonde réglé sur 37° (enclenche le ventilateur).
– 1 SO-239 (entrée antenne fictive).
– 1 socle prise banane (pour l’alimentation du thermostat et du ventilateur).
– 2 leds.

Module W1209
Module W1209 1

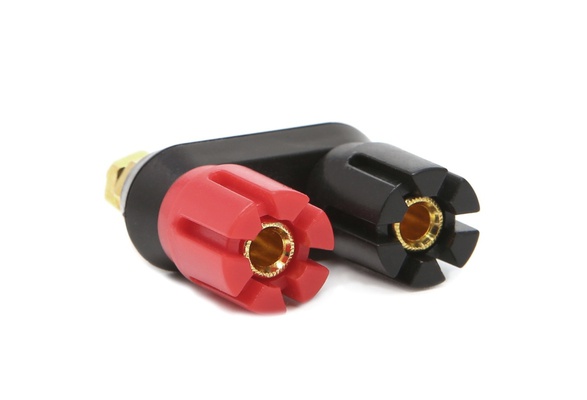

Socle fiche banane
Socle fiche banane 1

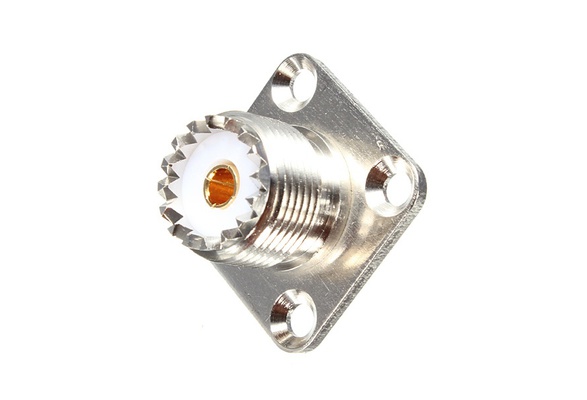

SO-239 de face
SO-239 de face 1

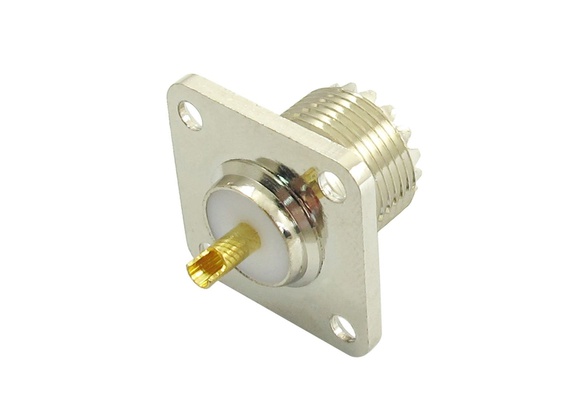

SO-239
SO-239 1

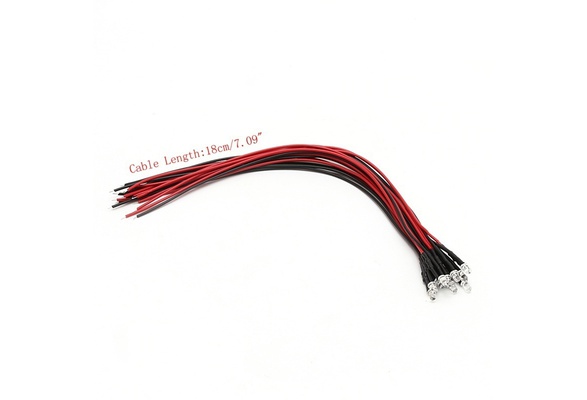

Leds
Leds 1

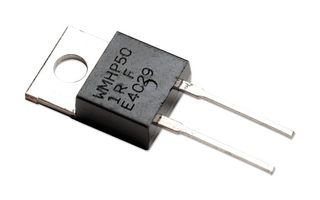

Résistance 200 Ω 35W
Résistance 200 Ω 35W WMHP35-200RF 2antenne fictive

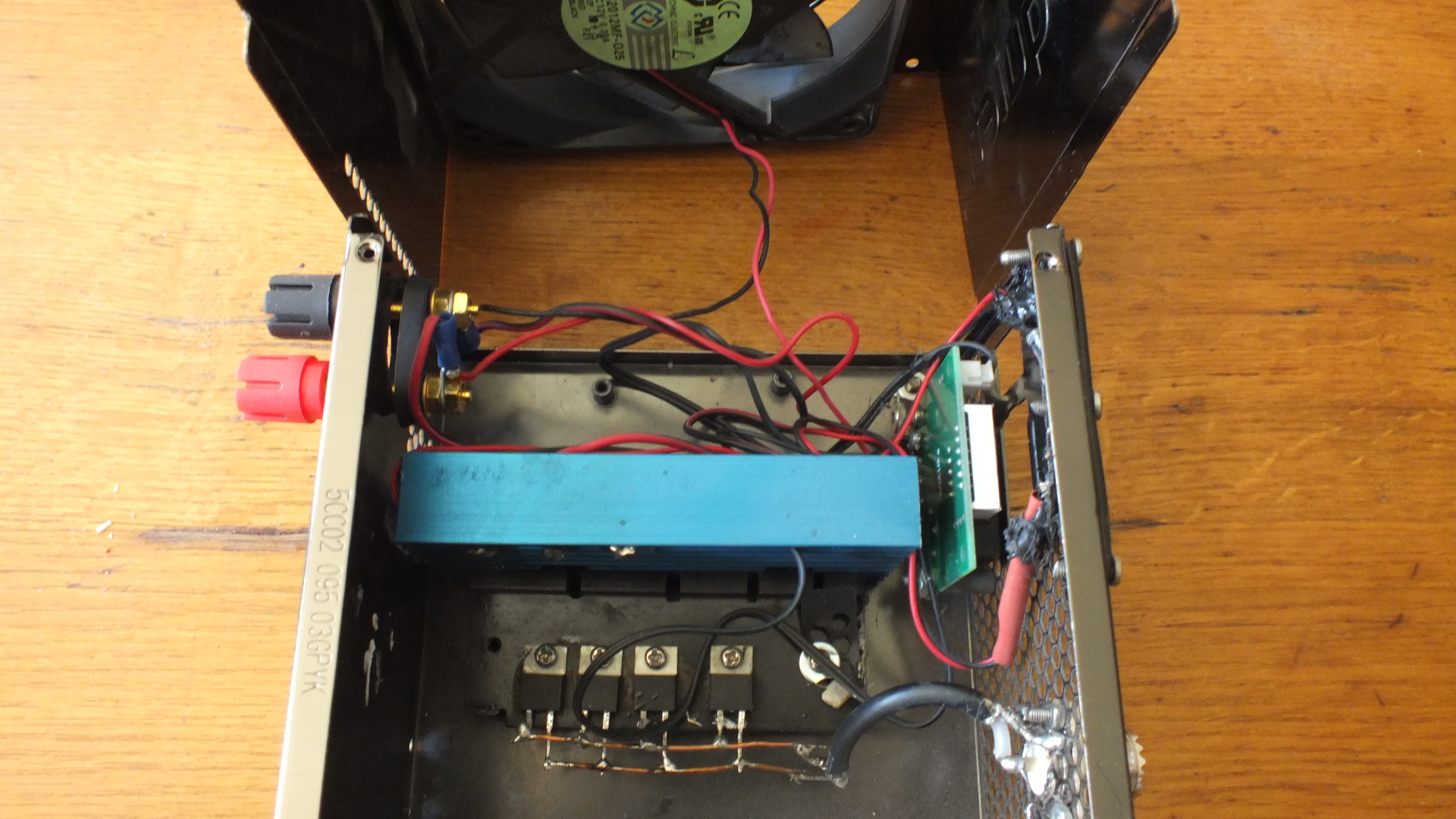

L'assemblage
L’assemblage de la charge

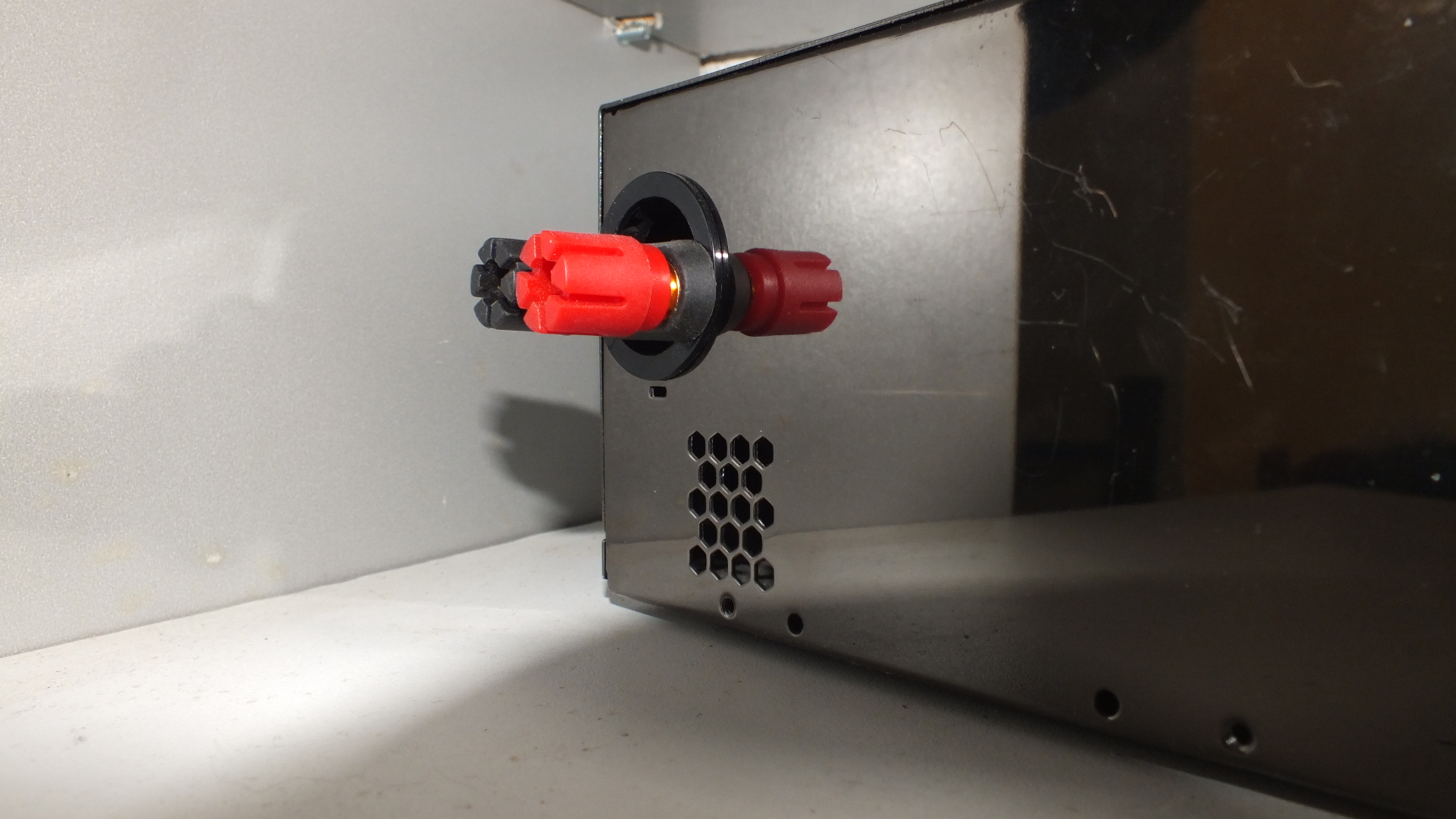

L'entrée alimentation
L’entrée alimentation

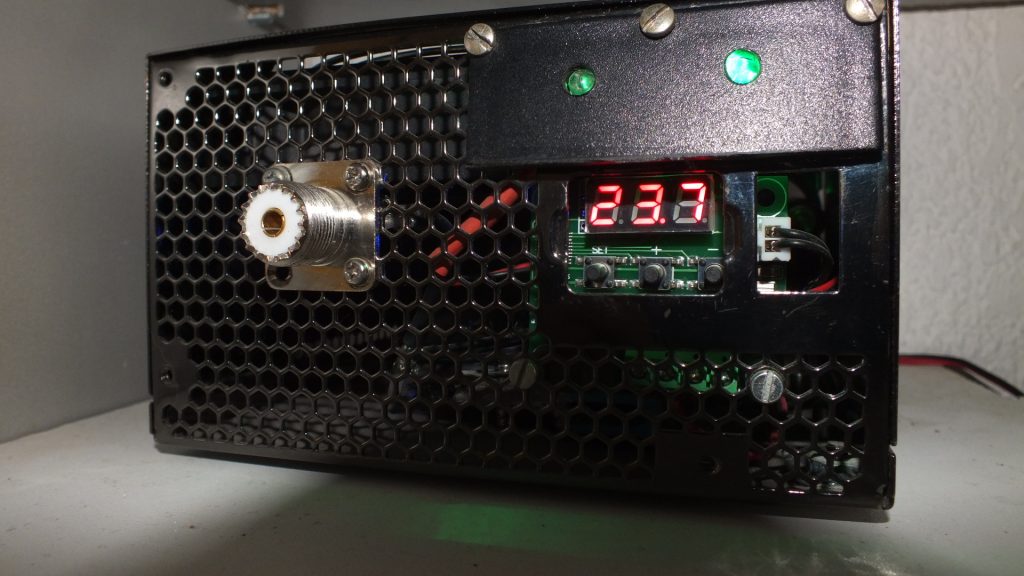

Antenne fictive terminée

Me voila paré pour effectuer les fréquents réglages du Sommerkamp FT-277E !
Et en bonus, j’ai l’affichage de la température de la pièce 😉
Prix de revient environ : 25 €

1 Crédit photo et achat Wish.com
2 Crédit photo et achat Farnell.com
3Antenne fictive :
Une antenne fictive (ou antenne de charge) est une antenne qui n’est pas conçue pour émettre ou recevoir des ondes électromagnétiques, mais plutôt pour simuler l’impédance d’une antenne réelle.
L’utilisation d’une antenne fictive est courante dans les tests d’équipements radiofréquences, tels que les émetteurs, les récepteurs et les analyseurs de spectre, où il est important de simuler la présence d’une antenne réelle pour obtenir des résultats précis.
L’antenne fictive est généralement constituée d’une résistance dont la valeur est choisie pour correspondre à l’impédance caractéristique d’une antenne réelle à une fréquence donnée. Elle est connectée à l’équipement radiofréquence en remplacement de l’antenne réelle.
L’utilisation d’une antenne fictive ne permet pas de générer des ondes électromagnétiques, elle ne fait que simuler les caractéristiques d’une antenne réelle pour les tests et les mesures.

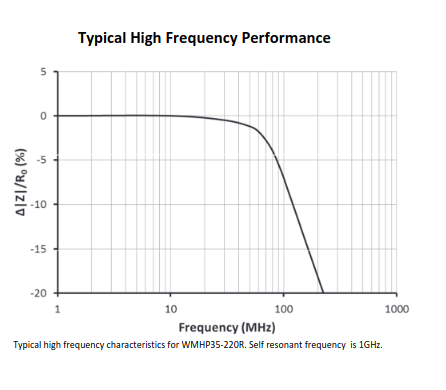

Bien vérifier aussi le datasheet des résistances utilisées, pour s’assurer des limites de fréquence de travail.

WMHP35-200RF
WMHP35-200R
