FTDI FT232RL – USB – TTL Serial Adapter

Temps de lecture : 3 minutes

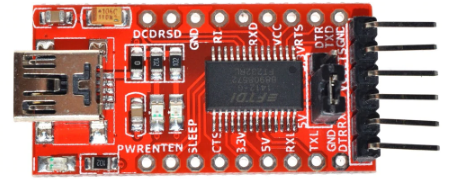

Petit module utilisant le circuit intégré FT232R (FTDI Chip) permettant de convertir un signal USB vers un signal série et inversement série vers USB.
FTDI FT232RL est un circuit intégré USB-to-serial (UART) populaire fabriqué par la société Future Technology Devices International (FTDI). Il est souvent utilisé pour connecter des périphériques électroniques à un ordinateur via une interface USB. Le FT232RL prend en charge les vitesses de communication allant jusqu’à 3 Mbits/s et est compatible avec de nombreux systèmes d’exploitation, notamment Windows, Linux et Mac OS X. Il est largement utilisé dans des applications telles que l’automatisation industrielle, l’électronique grand public et les projets de bricolage.

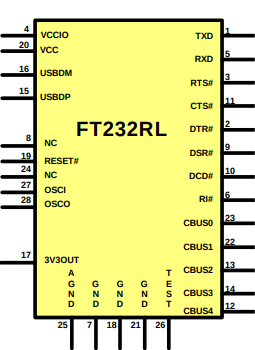

FT232RL
FT232RL

Voici les principales spécifications du FT232RL :

Interface USB 2.0 compatible Full Speed (12 Mbits/s).
Convertisseur USB-série intégré permettant de communiquer avec des périphériques série tels que des microcontrôleurs, des modules GPS, des afficheurs LCD, etc.
Alimentation par USB ou par une source externe de 3,3 V ou 5 V.
Supporte les taux de transfert de données série de 300 bauds à 3 Mbauds.
Possède 4 broches d’E/S configurables, pouvant être utilisées comme des entrées ou des sorties numériques ou analogiques.
Les broches d’E/S peuvent également être utilisées pour contrôler des LED de statut ou pour générer des signaux de PWM.
Prend en charge les modes de suspension et de réveil USB pour économiser l’énergie lorsque le dispositif est inactif.
Comprend un pilote USB virtuel qui permet au circuit de se comporter comme un port COM standard sur les systèmes d’exploitation Windows, Linux et Mac OS X.
Disponible en boîtier SOIC-28 ou QFN-32.

Spécifications (tirées de la documentation FTDI):

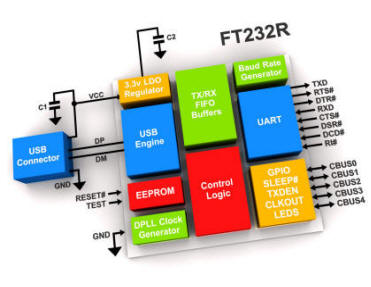

Le FT232R est une interface USB vers série UART
USB à puce unique pour données série asynchrones
Protocole USB entier géré sur la puce.
Taux de transfert de données de 300 bauds à 3 Mbaud
Convertisseurs USB vers RS232 / RS422 / RS485.
Câbles et interfaces de transfert de données USB pour tout type de radio ayant une sortie/sortie série.
Interfaçage de conceptions basées sur MCU / PLD / FPGA vers USB
USB Audio et transfert de données vidéo à faible bande passante.
Tampon de 128 octets en réception et  256 octets en émission.
Virtual Com Port (VCP) libre de droits de FTDI
Broches d’E / S CBUS configurables.
Prise en charge de l’interface UART pour 7 ou 8 bits de données, 1 ou 2 bits d’arrêt.
Leds indicatrices  de communication de l’émetteur-récepteur RXD / TXD
Alimentation USB, réglage possible par un cavalier 5V ou 3.3V
Protection contre les surintensités.

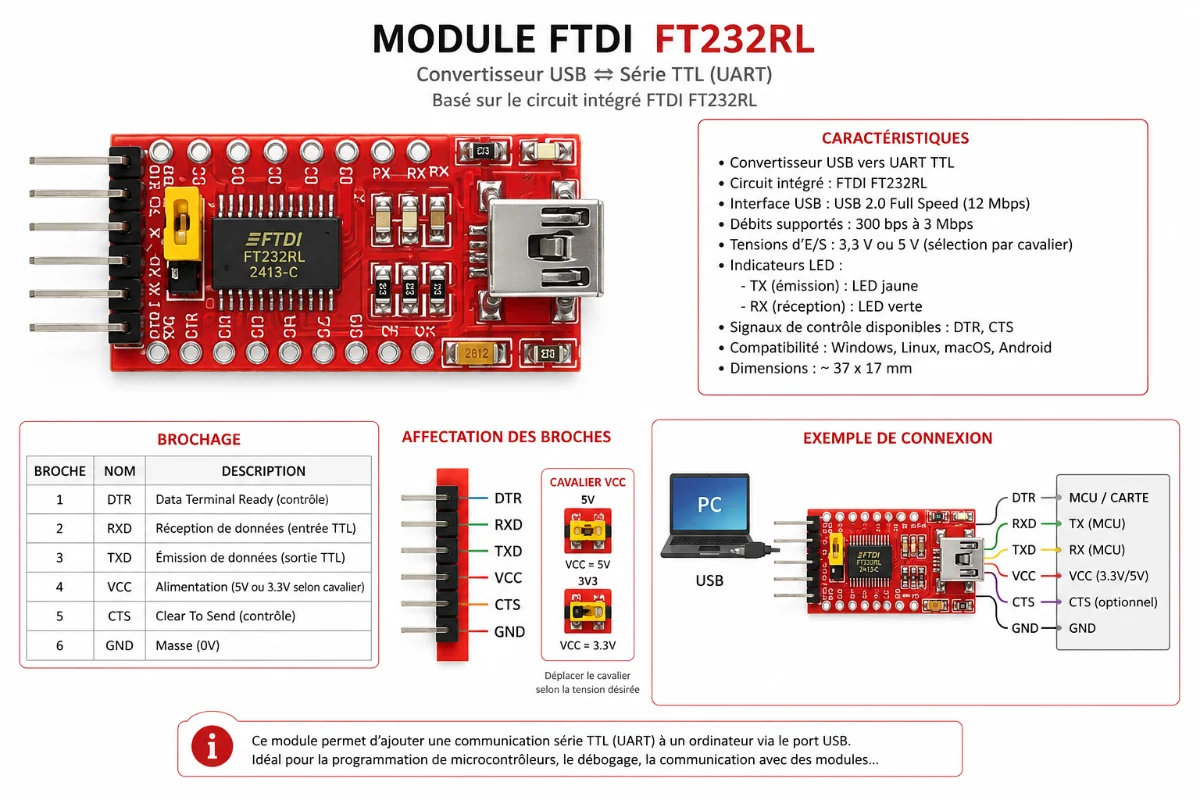

Broches disponibles : DTR, RXD, TX, VCC, CTS, GND
Plage de températures de fonctionnement étendue de -40 ° C à 85 ° C.
Interface mini USB



Plusieurs utilisations sont possibles pour les radioamateurs
Programmation d’une radio.
Interface CAT entre un PC et une radio …
Instrumentation USB.
Expérimentations et tests.
Mise à niveau des périphériques hérités vers USB
Modems matériels USB
…….

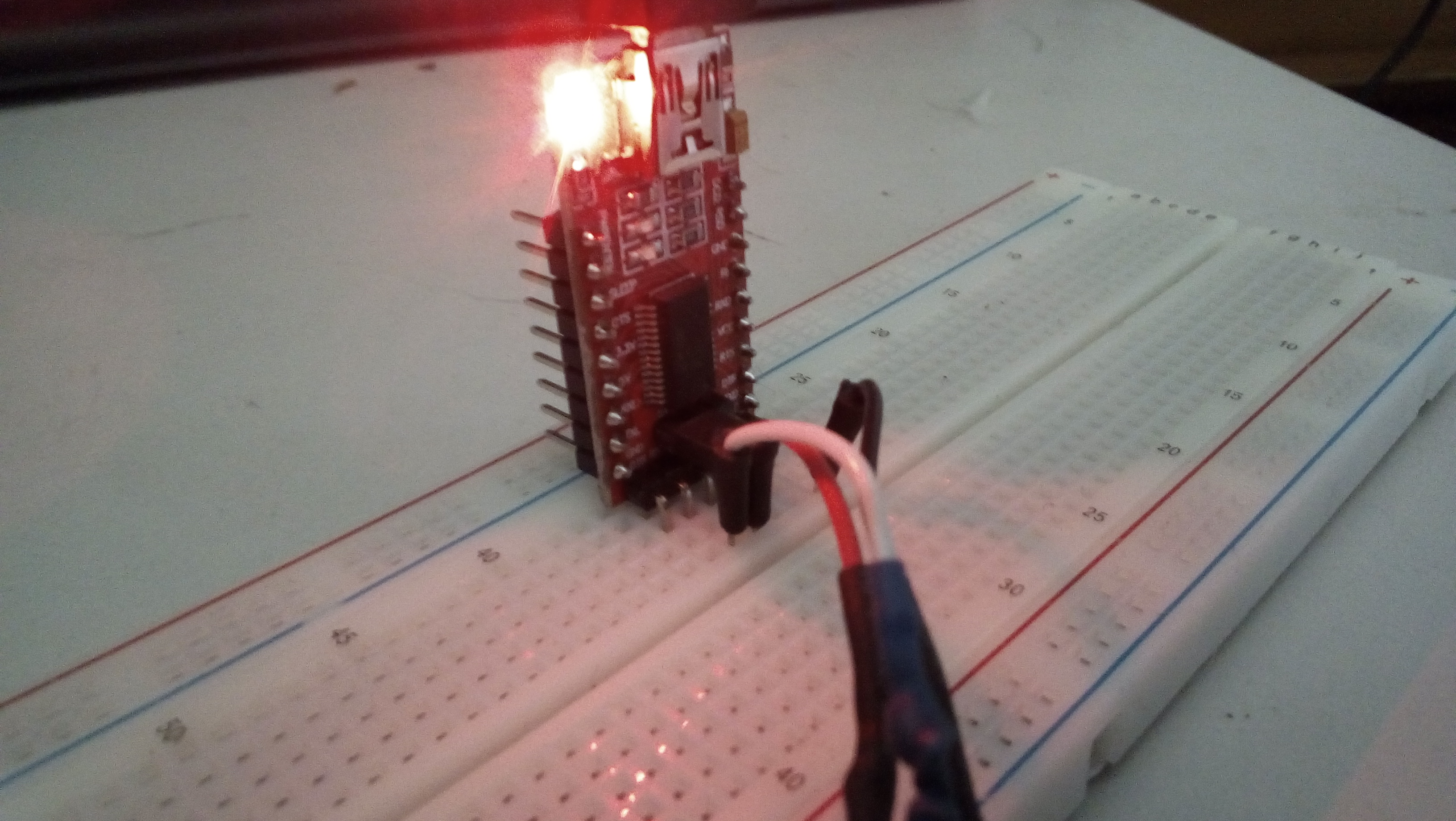

Utilisation en CAT ou programmation d'une radio ...
Utilisation en CAT ou programmation d’une radio …

Ce petit module remplacera avantageusement n’importe quel câble du commerce utilisant un port de communication série tel que USB, RS232 RS422 …
Prix constatés entre 2€ et 4€
Le site du constructeur FTDI Chip : https://www.ftdichip.com/
La documentation du FT232R : https://www.ftdichip.com/Support/Documents/DataSheets/ICs/DS_FT232R.pdf
