Marc (F4TXR) a eu la gentillesse de me donner un Tono-9100E, objet des désirs de ma jeunesse …
Mise en service faite sans difficulté, après un bon dépoussiérage, et un bon nettoyage des nappes internes …
La seule difficulté a été de retrouver un moniteur vidéo composite !
J’ai d’abord essayé sur une télévision écran plat possédant une entrée composite. Fonctionne mais l’écran est beaucoup trop grand pour l’utilisation finale. Je me suis alors tourné vers un célèbre site chinois et j’ai trouvé un écran écran 4.3 pouce pour une quinzaine d’€uro.

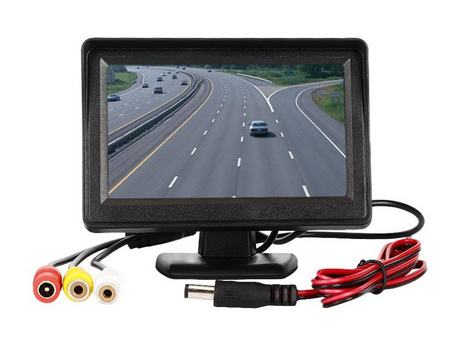

Ecran 4.3
Ecran 4.3

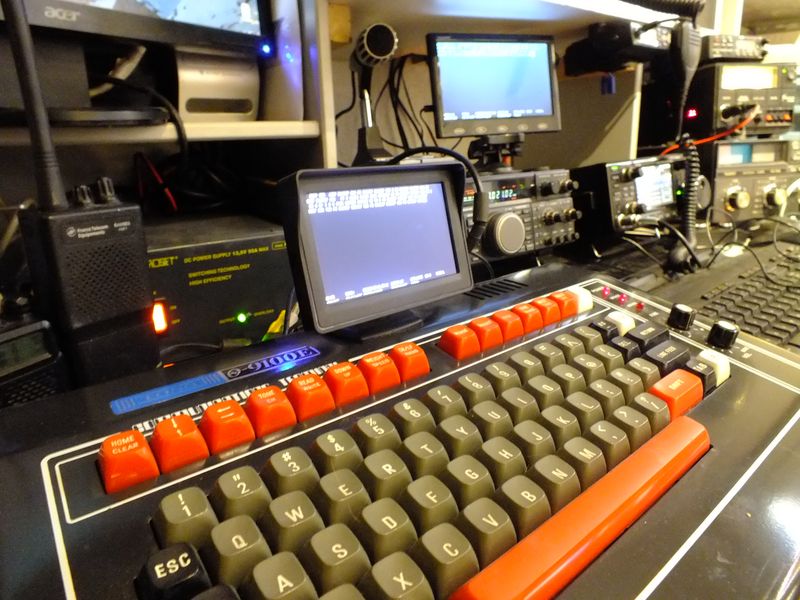

Tono-9100e + Ecran
Tono-9100e + Ecran

Je l’utilise en mode CW (décodeur et manipulateur), sans PC, uniquement sur la sortie vidéo composite.
Étant novice cela me permet un apprentissage par la pratique, en mode ludique, de l’alphabet Morse.
Je constate des progrès tous les jours, et avec le temps j’espère devenir un vrai Radiotélégraphiste …

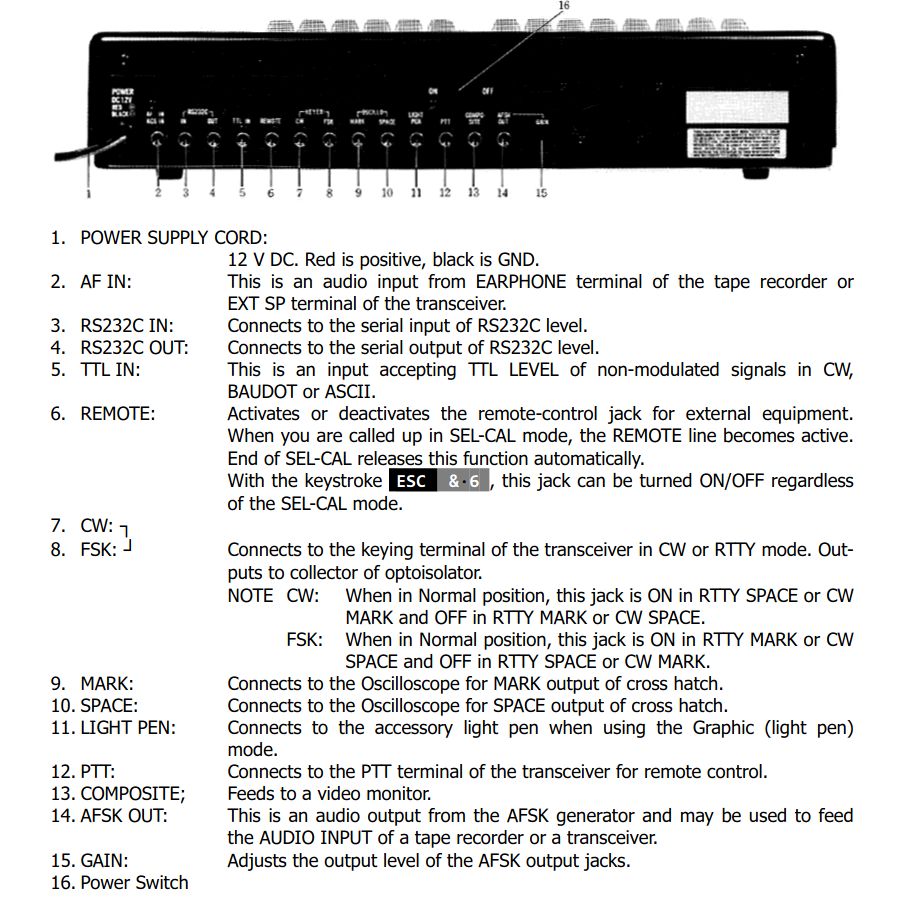

RCA 2 vers sortie son du TX-RX

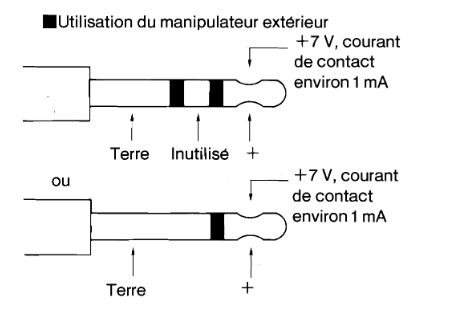

RCA 7 vers entrée keys du TX-RX
RCA 13 Sortie vidéo composite
RCA 14 Vers entré audio du TX-RX

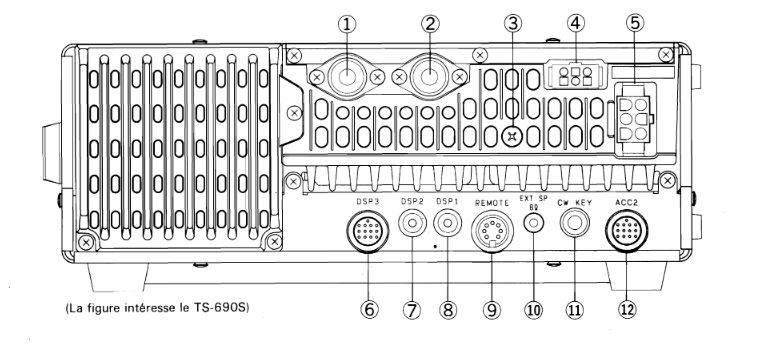

Coté TX-RX je lai branche sur un Kenwood TS-450S

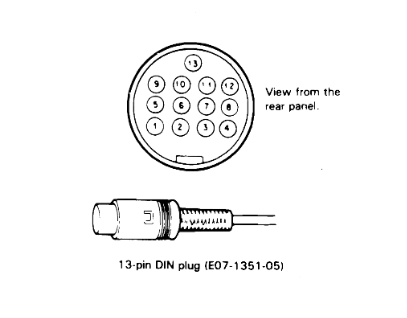

Connecteur 12 utilisé pour récupérer l’audio (ACC2)

PIN 3 Son du récepteur sur un niveau fixe
PIN 4 GND Masse
PIN 11 Facultatif pour la CW – entrée audio (RTTY)

 Spécification du Tono-9100e

Mode :
Morse (CW)
Réception et émission de 5 à 50 mots minute (réglage automatique de la vitesse en réception)
Mode RTTY en Baudot et ASCII
Vitesse 45.45, 50, 56.88, 74.2, 100, 110, 150, 200, 300, 600, 1200, 2400,4800, 9600 Baud

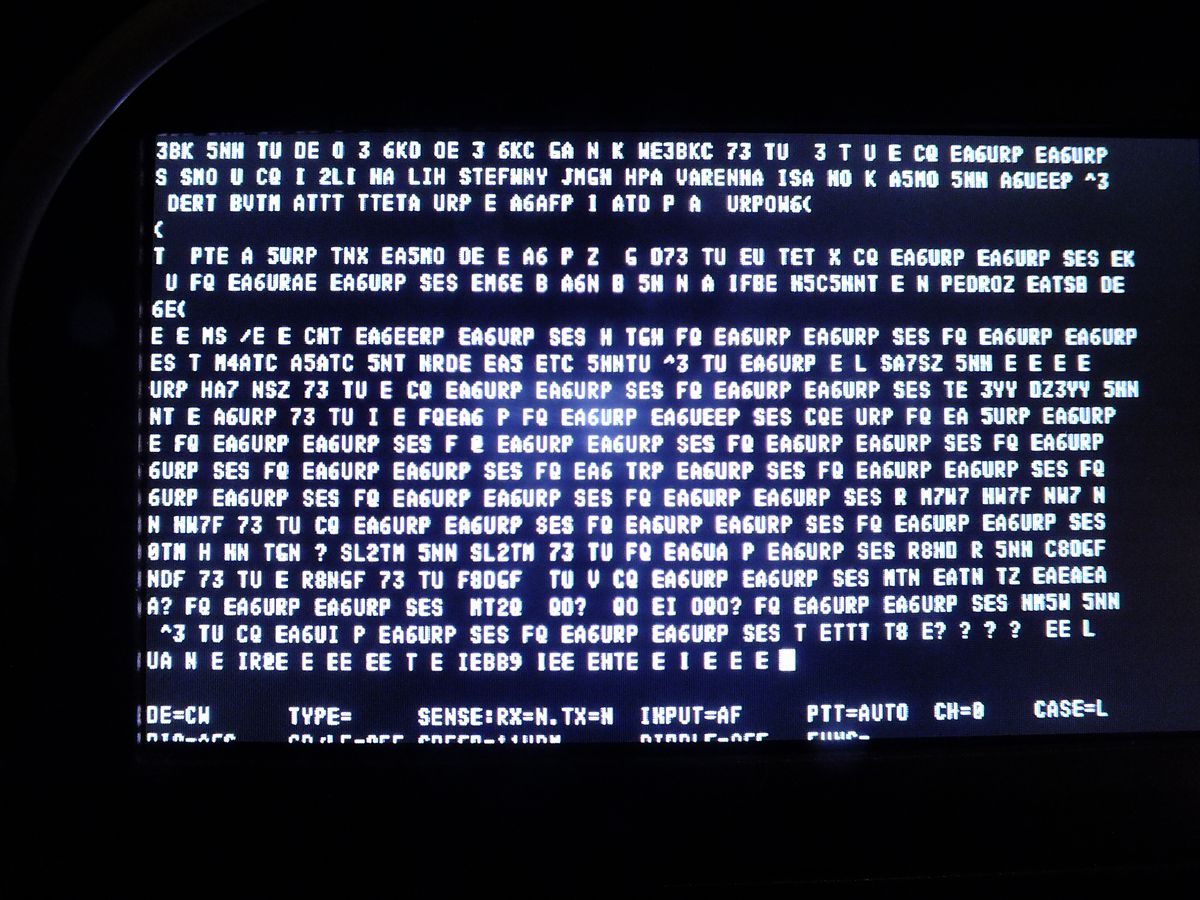

Le résultat !

Bonus

Pub
Pub de GES publié dans le magazine Megaherz de janvier 1985

73
