RTL SDR Very wide récepteur 100KHz-1.7GHz

Temps de lecture : 3 minutes
RTL SDR Very wide récepteur
RTL SDR Very wide récepteur

Installation et paramétrage du récepteur RTL SDR + convertisseur élévateur (UpConverter) 100KHz-1.7GHz.

Spécifications :
Utilise les puces RTL2832U et R820T2.
Fréquence de fonctionnement : 100KHz à 1700MHz (HF – VHF – UHF).
Jusqu’à 3,2 M Taux d’échantillonnage. (~ 2,8 MHz stable).
Modes de réception NFM, FM, DSB, USB, LSB et CW définis par le logiciel SDR utilisé avec le récepteur.
ADC 8 bits donnant une plage dynamique de ~ 50 dB.
Impédance d’entrée de 50 ohms.
Protection par diode sur l’entrée RF.
Boîtier en aluminium
LED d’indication de bande.
Oscillateur local 100 MHz pour la conversion HF.
Sélecteur HF (HF) VHF-UHF (UV)
Deux entrées d’antenne SMA indépendantes : HF et VHF-UHF.
Connexion mini USB
Taille : 93x50x20 mm

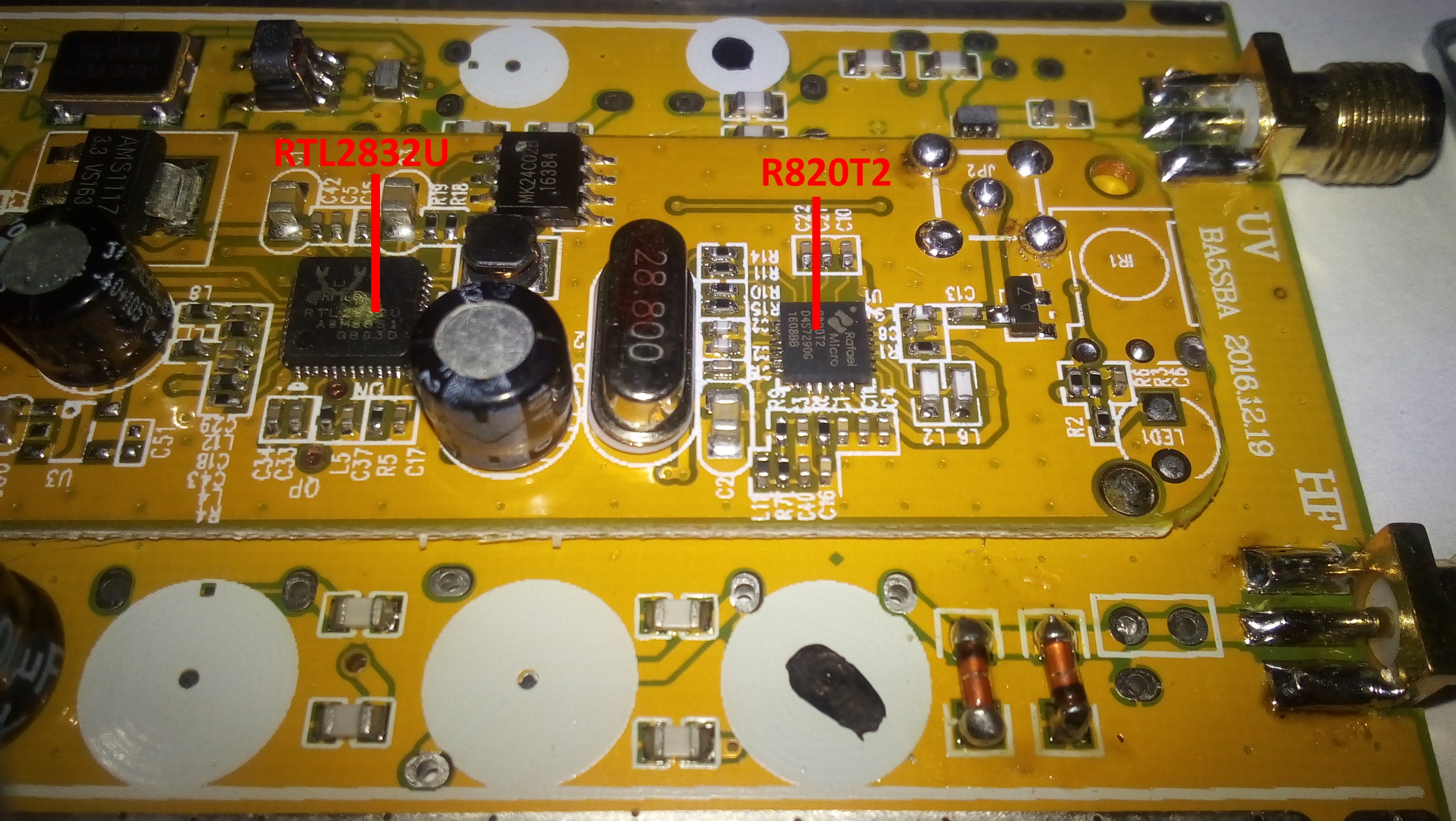

Les puces RTL2832U et R820T2
Les puces RTL2832U et R820T2

Le paquet inclus:

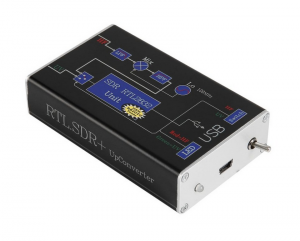

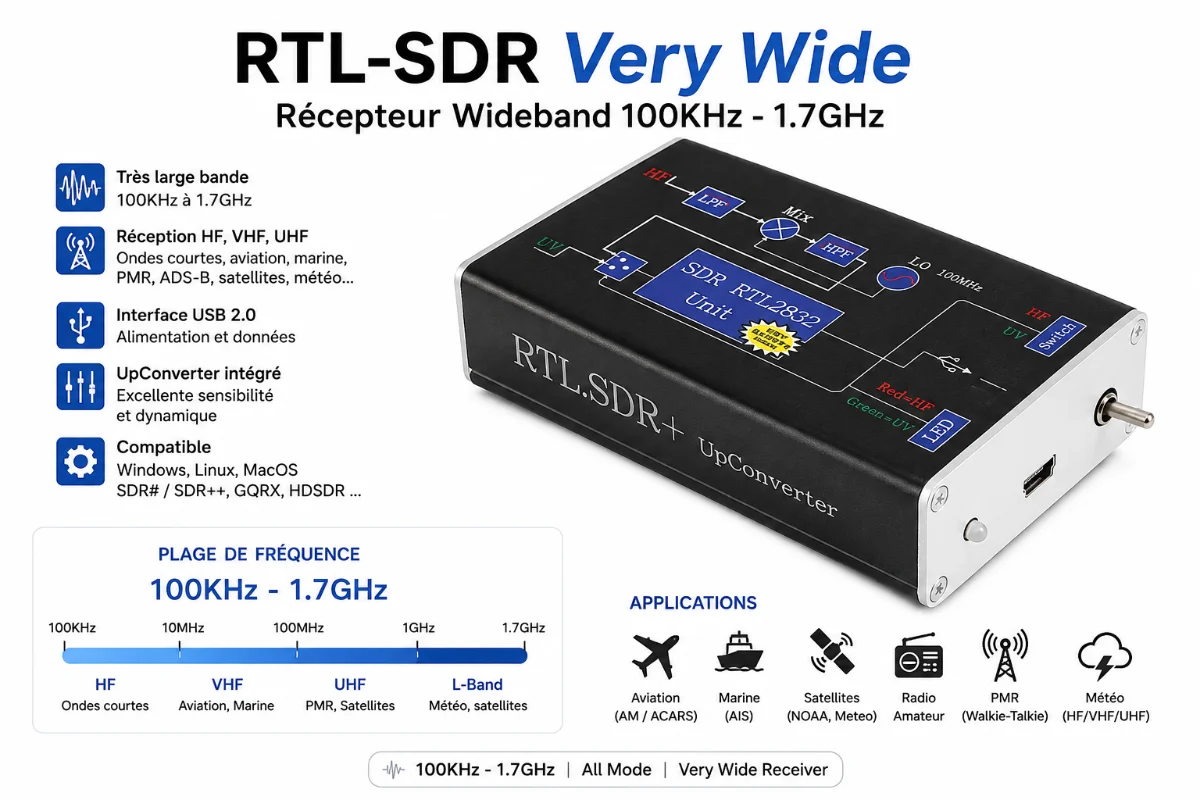

1 x récepteur pleine bande RTL.SDR + upconverter
1 x antenne télescopique d’essai
1 x câble USB

Installation sous windows 7 ou +.
Installer les drivers à l’aide du logiciel Zadig
Je ne vais pas détaillé la procédure d’installation, une multitudes de sites proposent des tutoriels de très bonnes qualités:

… par exemples
J’utilise, pour ma part, le logiciel SDR-Sharp sous Windows 10 et Cubic-SDR ainsi que GQRX sous linux.
Dans les paramètres ne pas oublier de régler le shift pour pouvoir écouter la gamme HF.
Pour trouver la valeur du shift (au alentour de 100 Mhz) rechercher la fréquence précise de oscillateur local. a l’aide du logiciel SDR (ici SDR Sharp).

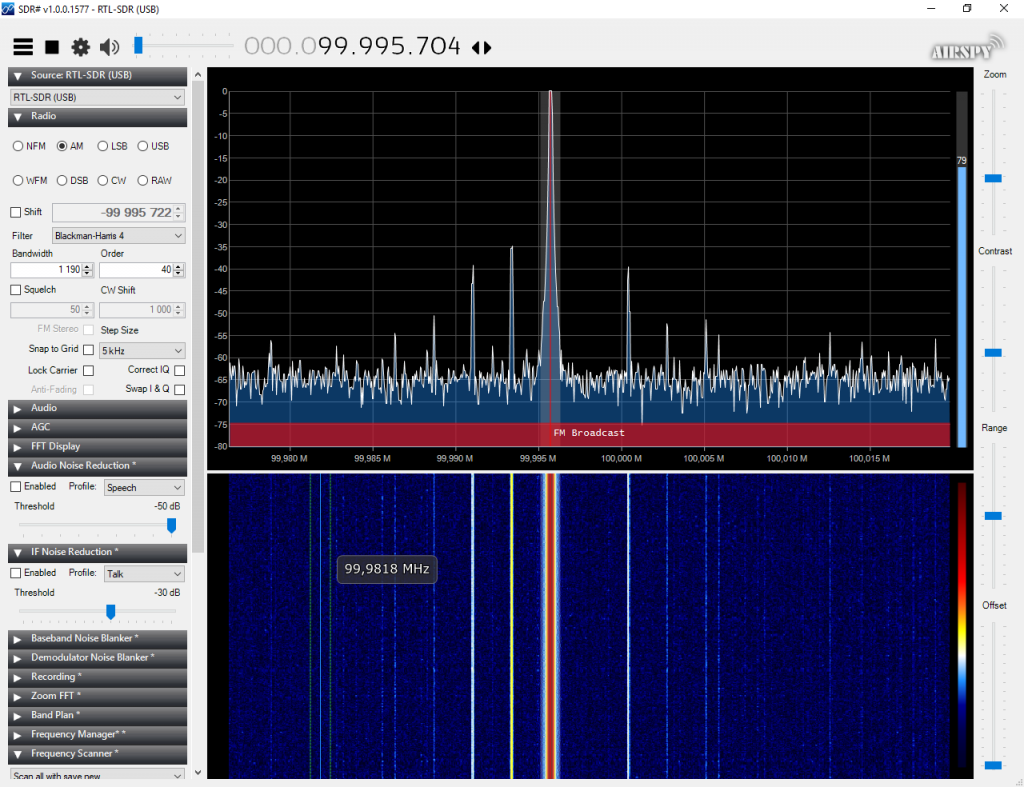

Valeur approximative de l'oscillateur local

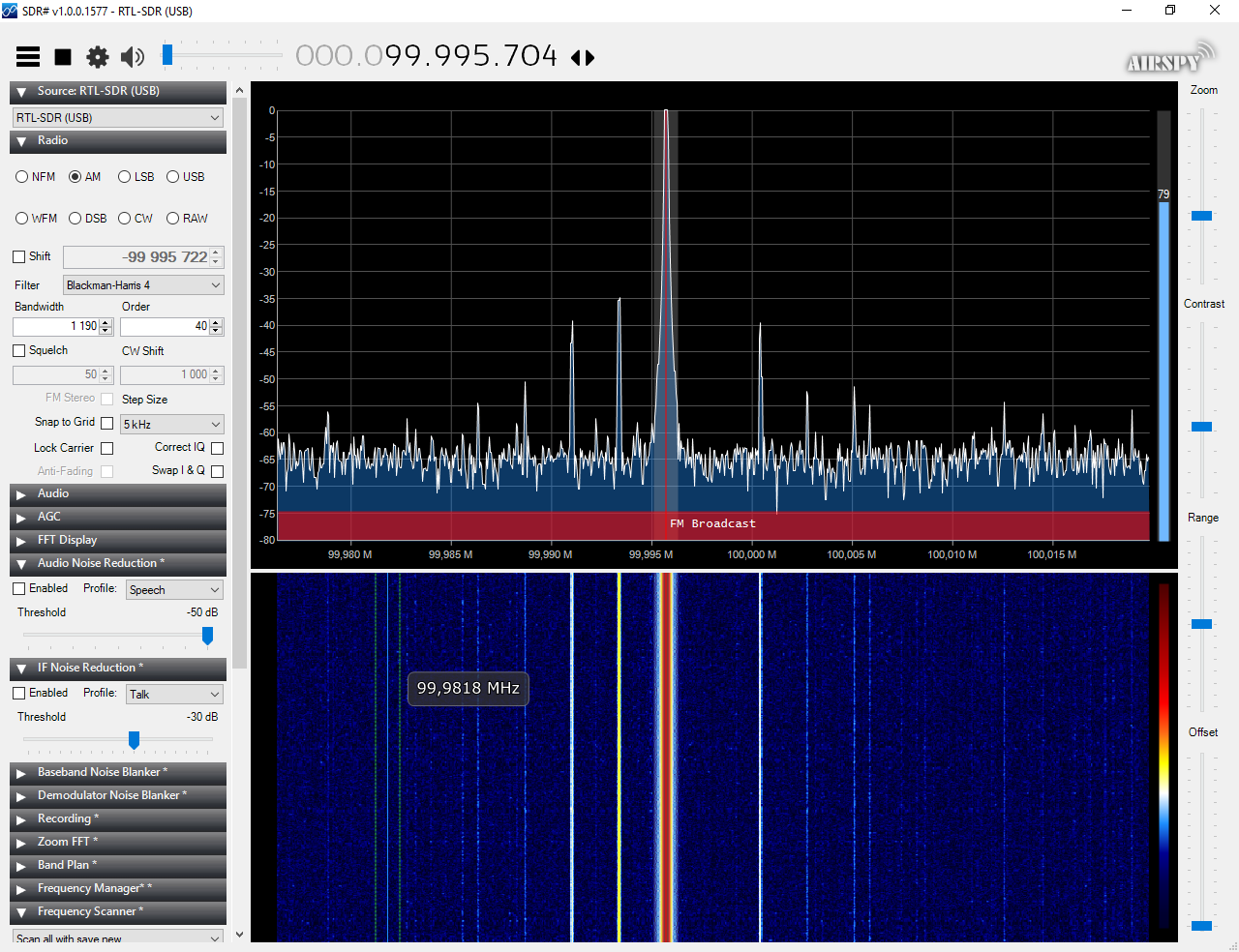

Valeur approximative de l’oscillateur local

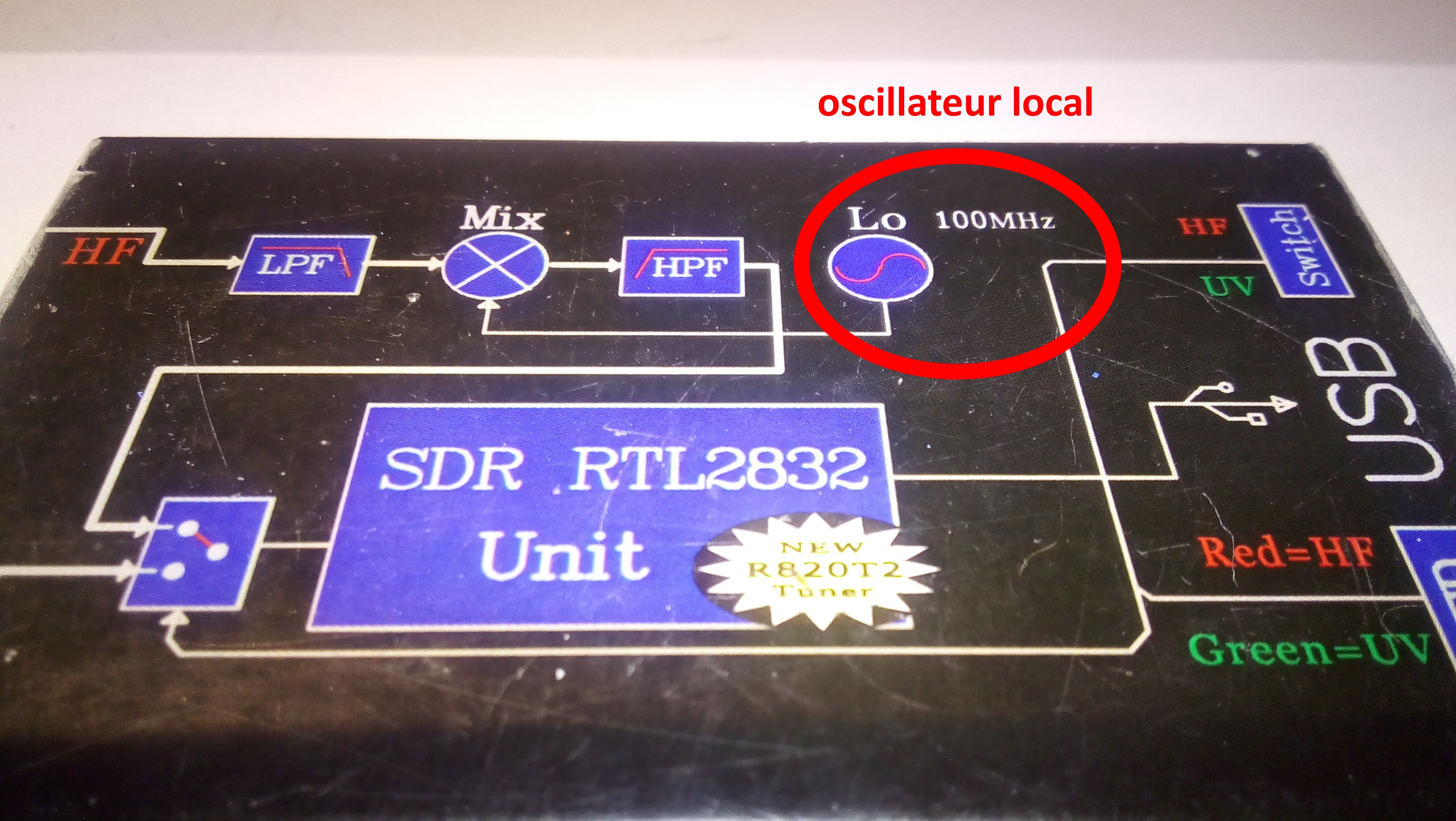

Recherche précise de la résonance de oscillateur local.
Recherche précise de la résonance de oscillateur local.

RTL 2832U disposent d’un tuner très large bande de 30 – 60 MHz à 1700MHz environ). Pour pouvoir obtenir cette fréquence à partir de la HF 3-30 MHz l’oscillateur local ajoute 100 MHz pour transformer la HF en VHF et retomber sur la plage de travail du ship. La bande de fréquence 3-30 MHz passe donc en bande de fréquence 103-130 MHZ, d’où le réglage du shit en décalant l’affichage de la fréquence de la valeur de oscillateur local.

cubic-sdr

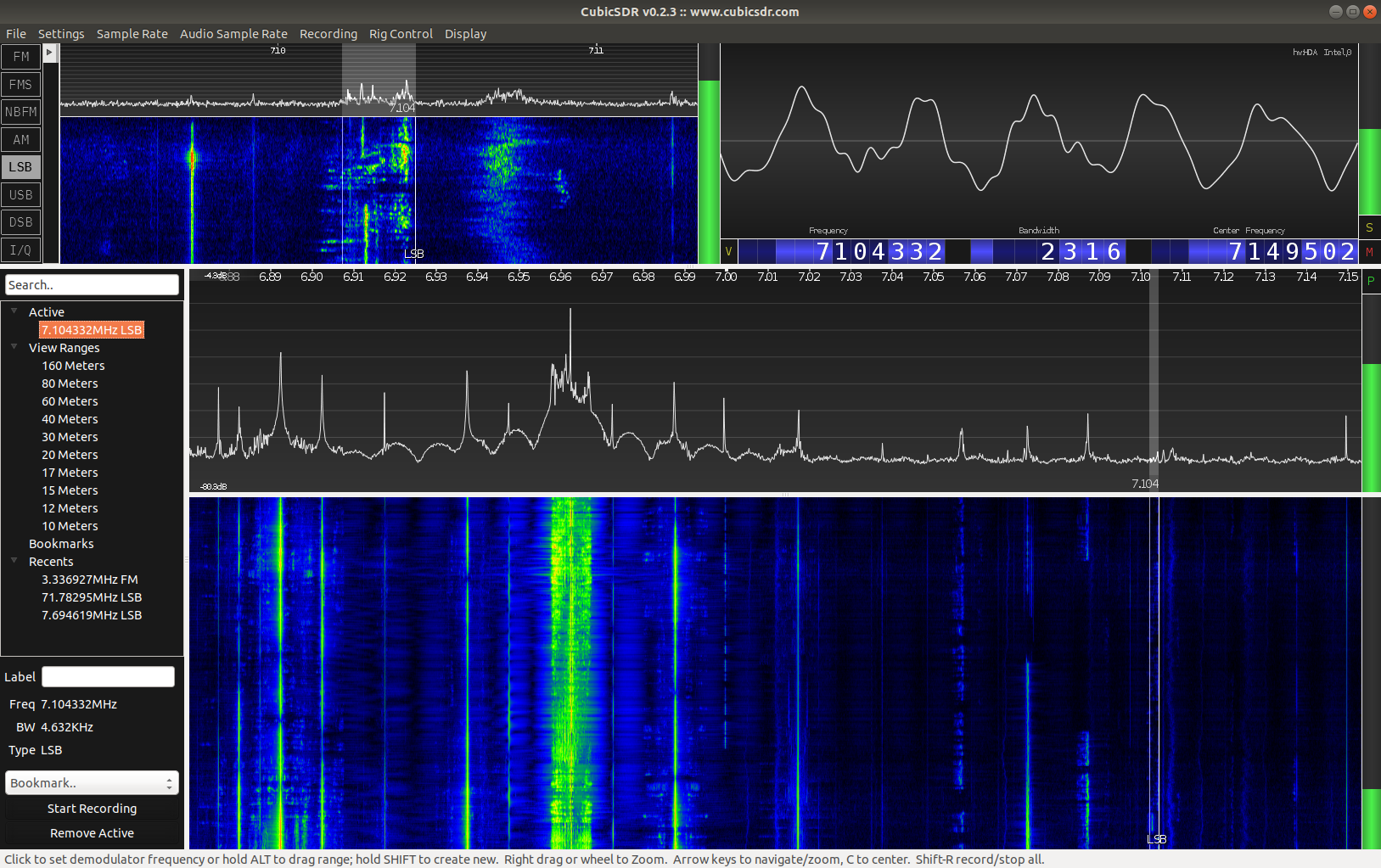

Utilisation sous Ubuntu avec Cubic-SDR

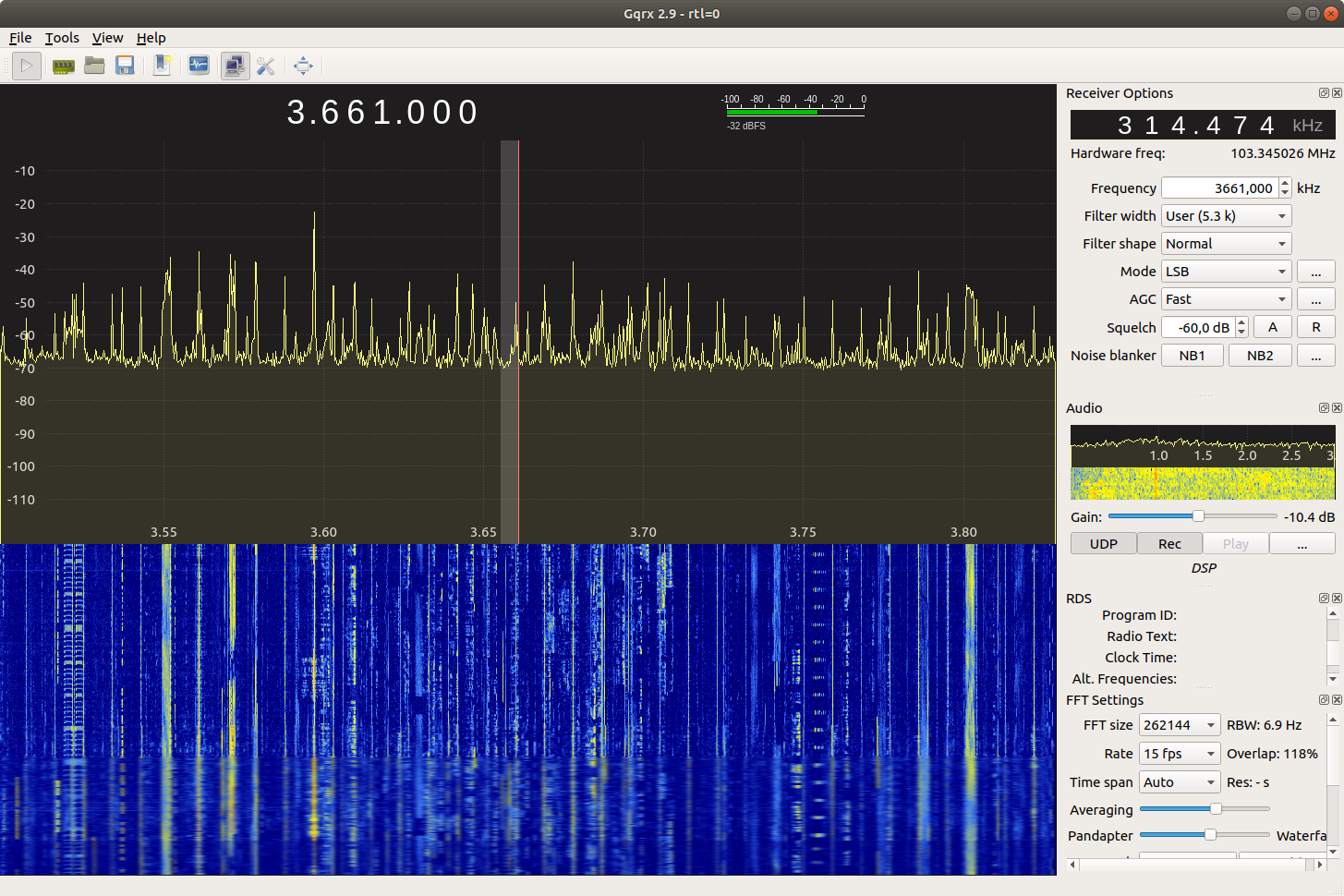

Ici avec GQRX sous ubuntu
Ici avec GQRX sous Ubuntu

De bons résultats de réception seront obtenus en utilisant de préférence un antenne bien accordée sur la fréquence à écouter … Ne pas hésiter à utiliser une boite d’accord si nécessaire.
Pour une somme modique l’utilisation d’une clef RTL SDR de ce type permet de se lancer dans l’aventure du Software Defined Radio (SDR).
Bonne écoute et bonne réception …
73 à tous les OM et SWL.
