Heureux possesseur d’une alimentation Sadelta SPS-3035 (Tension : 10 à 16 Volt – intensité 0 à 30A 35 en pointe)
La ventilation n’étant pas régulée, l’ajout d’un thermostat s’avère indispensable.

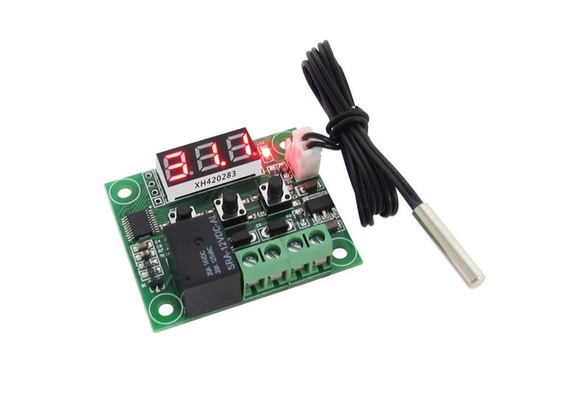

Pour se faire j’ai choisi la solution de facilité, un module prêt à l’emploi : le W1209 Temperature Sensor Control Switch (à moins de 3 €).

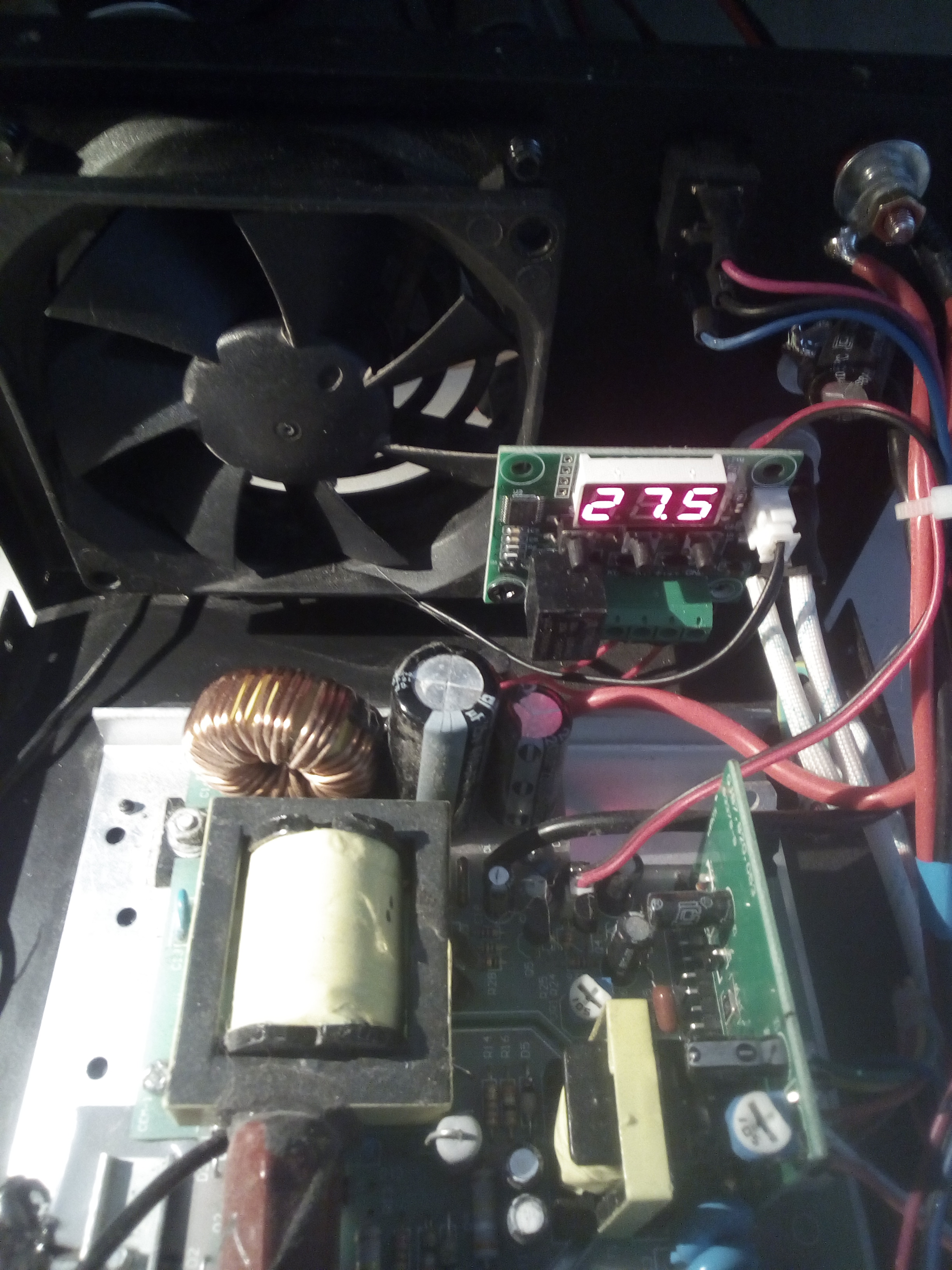

Fixation du module sur le ventilateur et mise en série du module sur son alimentation. Réglage du déclenchement à 34°.
Pour un coût inférieur à 3 € j’ai enfin retrouvé le silence ! Surtout en mode SWL …
73 à tous 😉
13 réflexions au sujet de « Thermostat sur alimentation Sadelta SPS-3035 »
Bonjour POLO !
Bien vu !
Où joindre l’utile à … l’agréable !
En + pour un excellent QSJ !
Amicalement ,
Marco
thermostat w1209 ou brancher les 2 fil ? merci l amis

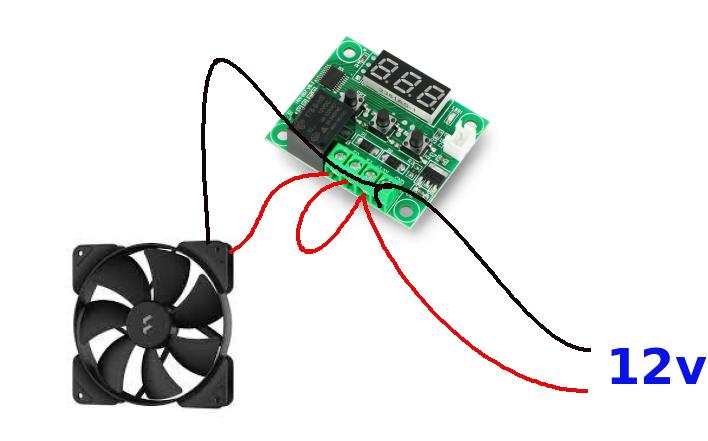

Bonjour Luc
Le -12v sur GND
Le +12v sur +12v
Le ventilateur en serie sur k0 k1
73
Et oui Marco
Vraiment plus confortable sans le bruit constant de la ventilation !
@+++
Bonjour,
Je prépare la licence en ce moment et commence doucement à m’équiper !
Je viens de commander cette alimentation, je pense lui faire cette modification moi aussi !
Comment avez-vous décider de la température de 34°C pour le déclenchement du ventilateur ?
Quelle colle avez-vous utilisé pour la sonde ?
D’avance merci pour votre réponse !
Aurélien.
Bonjour

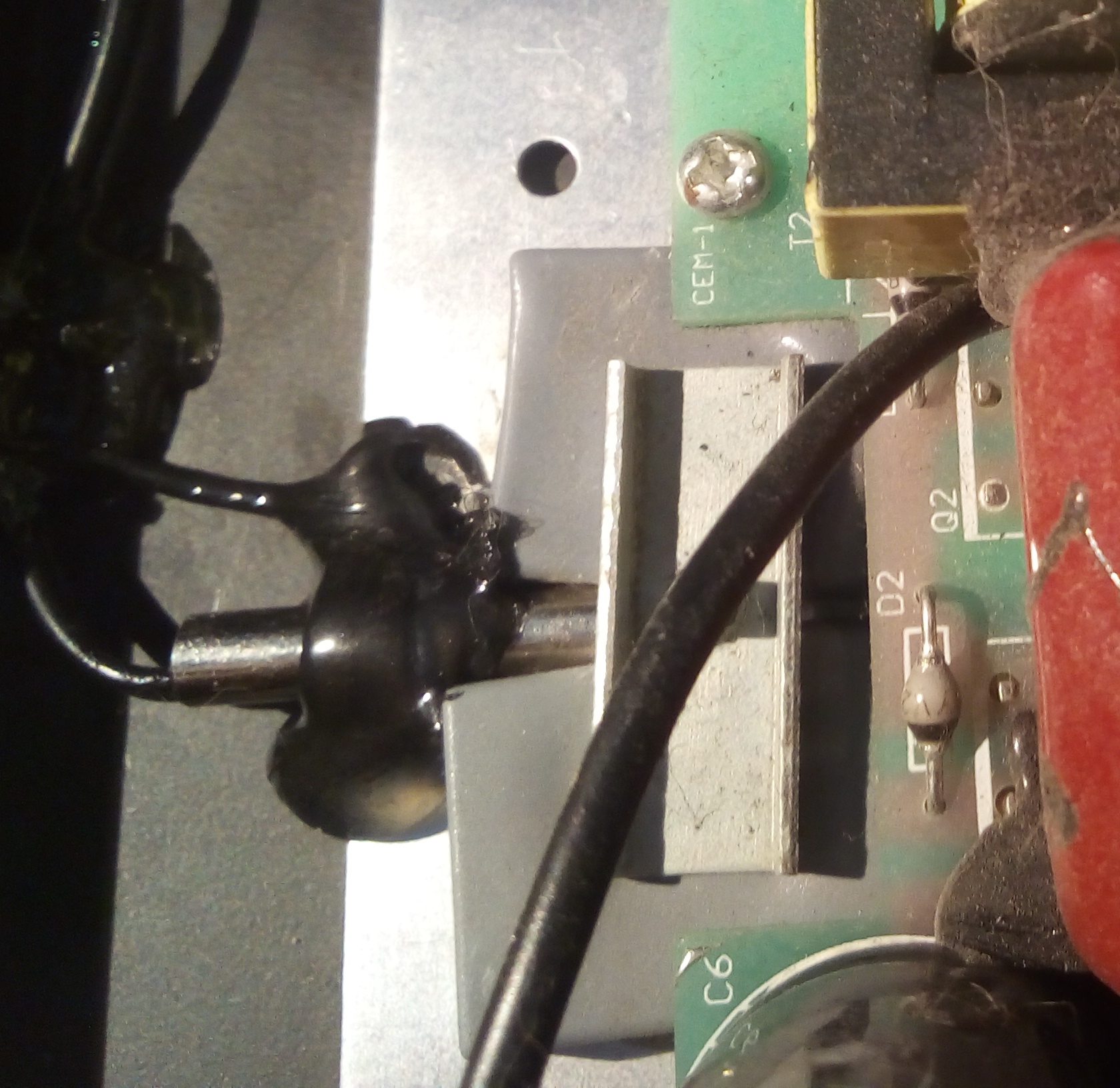

Pour coller la sonde j’ai utilisé un pistolet à colle (bâton de colle noire).
La température est facilement réglable sur le module … 34° ma semblé être un bon choix par rapport a la température maximale de la pièce qui est d’environ 28° l’été.
J’espère que l’on pourra se retrouver très prochainement sur les ondes, une fois fois la licence en poche … Tenez moi au courant ….
@+++ 73
Jean-Paul
Bonjour
Ok merci pour votre réponse !
J’ai encore du boulot avant de me présenter à l’examen, je pense être prêt pour la partie réglementation, j’attaque tout juste la partie technique, donc il y a encore beaucoup de choses à apprendre !
73
Aurélien
Bonjour,
Alimentation reçue aujourd’hui, la ventilation est maintenant régulée par le biais d’un thermocontact !
Vous êtes large avec 34°C, si j’en crois ce qui est écrit sur le capot inférieur de l’alimentation, le ventilateur s’enclenche une fois passés les 50°C au niveau du radiateur !!!
Je vais donc faire la modification !
73
Aurélien
Bonjour, très bonne idée. 73’s de F5SSL
Merci HXN,
FB ! Bien utile votre réalisation.
Avez vous inversé le sens de rotation du ventilateur, par la même occasion ?
73’s
F-10175
Après vérification le ventilateur est utilisé en extracteur d’air ….
73
Bonjour Jean-Paul,
merci pour cet excellent tuyau !
73 à toi,
Didier
F80703
Bonjour Didier
Merci
Meilleurs vœux de bonheur pour cette nouvelle année
73
Jean-Paul
