Câbles USB-C : pourquoi ils se ressemblent tous, mais ne se valent pas

À première vue, tous les câbles USB-C se ressemblent : une petite fiche ovale, réversible, identique aux deux extrémités dans la plupart des cas. Pourtant, derrière cette apparente simplicité se cachent des différences considérables. Deux câbles extérieurement identiques peuvent être limités respectivement à 480 Mbit/s et 80 Gbit/s, transmettre 60 W ou 240 W, fonctionner ou non avec un écran, et présenter une qualité de fabrication très différente.

Le prix n’explique pas tout. Un câble peu coûteux peut parfaitement convenir pour recharger un téléphone, tandis qu’un modèle plus élaboré sera indispensable pour relier un ordinateur à une station d’accueil, un SSD rapide ou un moniteur. L’essentiel est donc de choisir un câble adapté à son utilisation et dont les capacités sont clairement annoncées.

USB-C désigne le connecteur, pas ses performances

L’USB Type-C, apparu en 2014, définit principalement la forme du connecteur, ses 24 contacts, son branchement réversible et les mécanismes permettant aux appareils de déterminer leur rôle. Il ne garantit à lui seul ni un débit élevé, ni une sortie vidéo, ni une forte puissance de charge.

Un port USB-C peut ainsi ne proposer que l’USB 2.0, alors qu’un autre port d’apparence identique peut gérer l’USB4, DisplayPort, Thunderbolt et l’alimentation d’un ordinateur portable. Le câble constitue un maillon supplémentaire : même si les deux appareils sont performants, un câble inadapté limitera l’ensemble à sa capacité la plus faible.

Ces 24 broches se répartissent en deux rangées. L’alimentation (VBUS et GND) et l’USB 2.0 (D+/D−) sont toujours présents ; les lignes rapides TX/RX, les broches de configuration CC et les auxiliaires SBU ne sont exploités que si le port, le câble et le périphérique le permettent. La symétrie entre les deux rangées est précisément ce qui rend la prise réversible.

Les principaux débits rencontrés

Les anciennes appellations USB 3.0, USB 3.1 Gen 1, USB 3.1 Gen 2 ou USB 3.2 Gen 2×2 ont semé une certaine confusion. Pour le grand public, l’USB-IF recommande désormais d’indiquer directement le débit maximal sur le câble et sur l’emballage.

Ces valeurs sont des débits de liaison théoriques. Le débit réellement mesuré est inférieur en raison de l’encodage, des protocoles, du contrôleur, du périphérique et du partage éventuel de la bande passante avec la vidéo.

Pourquoi un câble bas de gamme peut-il être limitant ?

Le faible prix ne signifie pas automatiquement qu’un câble est dangereux ou inutilisable. Il traduit souvent une conception destinée à un besoin simple : charge modérée et transfert USB 2.0. Le problème apparaît lorsque le produit ne précise pas clairement ses limites ou promet des performances que sa construction ne permet pas d’atteindre.

Alimentation : de 5 V à 48 V, jusqu’à 240 W

Lorsqu’un câble USB-C est branché, la tension n’est pas immédiatement portée à 20, 28 ou 48 V. Une liaison conforme débute à basse tension (5 V), puis le chargeur et l’appareil négocient leurs possibilités. La tension supérieure n’est appliquée qu’après accord par le protocole USB Power Delivery, souvent abrégé USB PD.

SPR signifie Standard Power Range et EPR Extended Power Range. Le mode PPS, pour Programmable Power Supply, permet à l’appareil de demander une tension ajustée plus finement ; il est notamment utilisé par certains smartphones afin d’améliorer la vitesse de charge et de limiter les pertes thermiques.

Les câbles USB-C vers USB-C certifiés sont désormais identifiés par une puissance de 60 W ou de 240 W. Les anciens marquages 100 W restent fréquents dans le commerce, mais le programme actuel de l’USB-IF a remplacé cette catégorie par 240 W. Un câble 60 W est prévu pour 3 A, tandis qu’un modèle destiné à dépasser 3 A doit intégrer une puce d’identification électronique, appelée e-marker.

Cette puce indique notamment au chargeur les possibilités du câble. Elle ne crée pas de puissance supplémentaire : la charge est toujours limitée par le plus faible des quatre éléments, à savoir le chargeur, le câble, le port de l’appareil et l’appareil lui-même.

DisplayPort : faire passer l’image par la prise USB-C

Le mode alternatif DisplayPort, publié par la VESA en septembre 2014, permet de réaffecter une partie ou la totalité des quatre lignes rapides du connecteur USB-C au transport de l’image et du son. C’est ce que l’on appelle le DisplayPort Alt Mode.

Selon la configuration, deux lignes peuvent être réservées à DisplayPort et deux autres aux données USB rapides. Pour les définitions ou fréquences d’affichage les plus élevées, les quatre lignes peuvent être consacrées à la vidéo ; les données USB 2.0 restent alors disponibles, mais pas forcément l’USB 3.x à pleine vitesse.

Avec USB4, DisplayPort peut également être transporté sous forme de tunnel, avec une allocation plus dynamique de la bande passante. Dans tous les cas, trois conditions doivent être réunies :

• le port USB-C de l’ordinateur ou du téléphone doit fournir une sortie vidéo ;
• le câble doit posséder les lignes rapides nécessaires ;
• l’écran, l’adaptateur ou la station d’accueil doit accepter le mode utilisé.

Un simple symbole USB-C ne suffit donc pas. Il faut rechercher le logo DisplayPort, Thunderbolt ou une indication vidéo explicite dans la documentation de l’appareil. La définition maximale — 4K, 5K, 8K, fréquence de rafraîchissement ou HDR — dépend ensuite de la version de DisplayPort, du nombre de lignes utilisées et de la compression DSC.

La plupart des adaptateurs USB-C vers HDMI ne transportent pas directement un signal HDMI dans le câble : ils reçoivent généralement du DisplayPort Alt Mode et le convertissent en HDMI.

USB4 et Thunderbolt : même prise, exigences différentes

Thunderbolt 3, 4 et 5 utilisent eux aussi le connecteur USB-C. Ils ne sont pourtant pas synonymes d’USB-C. Thunderbolt impose un ensemble plus précis de fonctions et de tests, alors que les possibilités d’un port USB-C ordinaire peuvent être beaucoup plus modestes.

• Thunderbolt 3 et 4 : jusqu’à 40 Gbit/s ;
• Thunderbolt 5 : 80 Gbit/s dans les deux sens et jusqu’à 120 Gbit/s dans un sens avec le mode Bandwidth Boost ;
• USB4 : transporte plusieurs flux, par exemple des données USB et DisplayPort, sur une même liaison ;
• PCI Express : peut être transporté par USB4 ou Thunderbolt pour certains SSD, cartes réseau rapides et boîtiers d’extension.

Pour profiter de Thunderbolt, le port, le câble et le périphérique doivent tous être compatibles. Un câble USB-C limité à l’USB 2.0 peut physiquement se brancher sur un port Thunderbolt, mais il ne donnera évidemment pas les performances attendues.

Les principaux protocoles à ne pas confondre

Les protocoles propres aux périphériques — stockage UASP, audio USB, MIDI, webcam UVC, clavier et souris HID, liaison série ou réseau — circulent au-dessus de la liaison USB. Ils ne modifient pas la forme du câble, mais certains exigent davantage de bande passante que d’autres.

Couleur des ports et des câbles : aucune garantie

Il n’existe pas de code couleur universel et obligatoire permettant de connaître les capacités d’un port ou d’un câble USB-C. La gaine peut être noire, blanche, rouge ou tressée sans que cela indique son débit ou sa puissance.

Sur les anciennes prises USB-A, le bleu a souvent été utilisé pour l’USB 3.x, le turquoise pour certains ports à 10 Gbit/s et le rouge ou le jaune pour une prise alimentée en permanence. Ces conventions restent toutefois laissées au fabricant. Sur l’USB-C, la couleur de l’isolant ou du connecteur n’est pas davantage une preuve.

À l’intérieur d’un ancien câble USB, on trouve souvent le rouge pour le +5 V, le noir pour la masse, le blanc pour D− et le vert pour D+. Ce repérage est courant, mais il ne doit jamais être considéré comme garanti. Dans les câbles USB-C comportant de nombreuses paires rapides, les couleurs internes varient selon les constructeurs.

Les indications réellement utiles sont les logos certifiés portant une valeur comme 20 Gb/s, 40 Gb/s, 80 Gb/s, 60 W ou 240 W. Une mention précise vaut mieux qu’une couleur ou qu’une formule commerciale telle que « ultra rapide ».

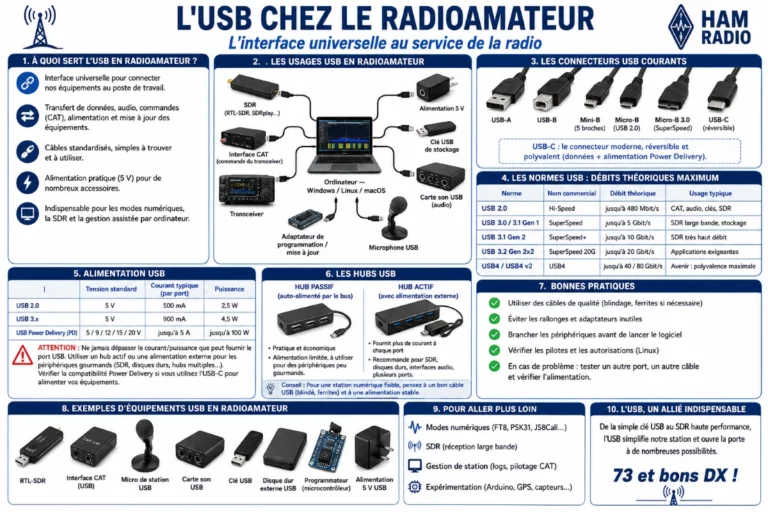

Utilisation en radioamateur, SDR et mesure

Dans une station, l’USB-C touche à trois usages : la commande du transceiver (CAT), l’audio des modes numériques, et l’alimentation — notamment en portable. Chacun appelle une vigilance particulière, car un câble mal choisi ne dégrade pas seulement un transfert de fichiers : il peut relever le plancher de bruit d’un récepteur ou injecter de la HF là où on ne l’attend pas.

Parasites : le point le plus critique

Les liaisons USB rapides (USB 3.x, USB4) commutent à plusieurs gigahertz et rayonnent un bruit large bande. Le cas le mieux documenté est la remontée de bruit autour de 2,4 GHz, mais l’étalement spectral et les harmoniques d’une liaison mal blindée se retrouvent aussi en HF et en VHF, où ils dégradent la réception d’un poste ou d’une clé RTL-SDR. Un câble transportant ces signaux peut par ailleurs favoriser des courants de mode commun s’il est mal conçu.

• Pour de la commande CAT ou une interface audio, un port et un câble limités à l’USB 2.0 sont souvent plus « silencieux » qu’une liaison 3.x inutilement rapide.
• Préférez un câble court, correctement blindé et certifié, tenu à l’écart des coaxiaux et de l’antenne.
• Une ferrite / un tore de mode commun à chaque extrémité peut réduire une perturbation résiduelle — sans jamais rattraper un câble réellement défectueux.
• Évitez les rallonges et les adaptateurs empilés, qui multiplient les ruptures de blindage et de masse.

CAT et modes numériques

Beaucoup de transceivers exposent encore un port USB-B ou micro-USB, tandis que le PC moderne part d’un port USB-C : on utilise alors un câble USB-C vers USB-B, ou un adaptateur. La commande passe par un pont série (CP2102, FTDI, CH340) pilotant les protocoles CI-V, Kenwood ou Yaesu, le PTT étant assuré par RTS/DTR ou directement par le CAT.

Pour le FT8, le FT4, le RTTY ou la SSTV, l’audio transite par une interface son USB. La principale source d’ennuis n’est pas le débit mais les boucles de masse : ronflette, souffle ou retour HF dans l’audio. Un isolateur USB à isolation galvanique, ou une interface qui l’intègre déjà, règle la plupart de ces cas. Le sujet est détaillé dans nos pages consacrées à l’interface CAT USB.

Alimentation sur le terrain (POTA, SOTA, QRP)

L’USB PD ouvre une possibilité intéressante en portable : au-delà d’alimenter un ordinateur, une petite carte « déclencheur PD » (trigger ou decoy) force une tension fixe — 9, 12, 15 ou 20 V, voire 28/36/48 V en EPR — à partir d’une batterie nomade compatible. De quoi alimenter un transceiver QRP depuis la même banque d’énergie que le reste du matériel.

• Vérifiez la puissance négociable (240 W maximum en EPR) et exigez un câble e-marker dès que le courant dépasse 3 A ou que l’on entre en EPR.
• Surveillez la stabilité en émission : les appels de courant en SSB/CW peuvent provoquer des chutes de tension ou une renégociation PD intempestive.
• Un convertisseur abaisseur (par ex. 20 V → 13,8 V) est souvent nécessaire, et son propre bruit doit être filtré près du poste.
• La liaison démarre toujours à 5 V : aucune tension élevée n’est présente au repos, ce qui reste plus sûr qu’une alimentation directe permanente.

SDR et mesure

Les clés RTL-SDR et HackRF, comme les analyseurs de type NanoVNA, passent de plus en plus à l’USB-C. Le bruit d’alimentation transporté par le câble peut remonter dans les mesures ou le spectre reçu : un câble blindé, une éventuelle alimentation propre et, là encore, un isolateur USB améliorent nettement la propreté des relevés.

Quelques dates pour comprendre l’évolution

Situation à l’été 2026 : les spécifications de référence de l’USB-IF en sont à la Release 2.5 pour le câble et connecteur USB Type-C et à la révision 3.2 de l’USB Power Delivery. Ces numéros décrivent l’état de la norme ; ils ne signifient pas que tous les appareils récents prennent en charge l’ensemble de ses possibilités.

Depuis le 28 décembre 2024, de nombreuses catégories d’appareils portables vendus dans l’Union européenne doivent employer l’USB-C pour la recharge filaire. Cette obligation s’applique aussi aux ordinateurs portables depuis le 28 avril 2026. Elle harmonise le connecteur et la charge, mais ne signifie toujours pas que tous les ports ou tous les câbles possèdent le même débit ou la même fonction vidéo.

Quel câble choisir selon l’utilisation ?

Les vérifications à faire avant l’achat

1. Déterminer le besoin réel : charge seule, transfert de fichiers, écran, station d’accueil, Thunderbolt ou usage radio.
2. Lire un débit chiffré : 480 Mbit/s, 5, 10, 20, 40 ou 80 Gbit/s.
3. Lire une puissance chiffrée : 60 W ou 240 W, puis la comparer à celle de l’appareil.
4. Vérifier la vidéo : la fiche produit doit mentionner DisplayPort, une définition d’écran ou Thunderbolt.
5. Choisir la bonne longueur : à très haut débit, un câble passif court (environ 1 m) est généralement plus simple et plus fiable ; les grandes longueurs peuvent nécessiter un câble actif.
6. Rechercher une certification : les logos USB-IF ou Thunderbolt apportent davantage de garanties qu’une simple promesse commerciale.
7. Se méfier des caractéristiques impossibles : un câble annoncé à la fois très long, extrêmement rapide, très puissant et vendu à un prix dérisoire mérite une vérification attentive.

En conclusion

L’USB-C a réussi à réunir la charge, les données, la vidéo et plusieurs protocoles rapides dans un connecteur unique. Cette polyvalence est aussi la cause de la confusion actuelle : deux câbles identiques à l’œil peuvent avoir des usages totalement différents.

Un câble haut de gamme n’est pas nécessaire pour chaque chargeur de téléphone. En revanche, dès qu’il faut transporter une forte puissance, relier un écran, exploiter un SSD rapide ou éviter les parasites à proximité d’une installation radio, la qualité de construction et la précision des caractéristiques deviennent essentielles. Avant d’acheter, regardez donc les chiffres — débit et puissance — ainsi que les logos de compatibilité, et ne vous fiez jamais uniquement à la forme de la prise, à la couleur du câble ou à son prix.
