L’USB chez le radioamateur

L’USB et la radio

L’USB a remplacé le RS-232 comme lien principal entre le PC et la station. Il remplit aujourd’hui trois fonctions distinctes, parfois réunies dans un seul câble.

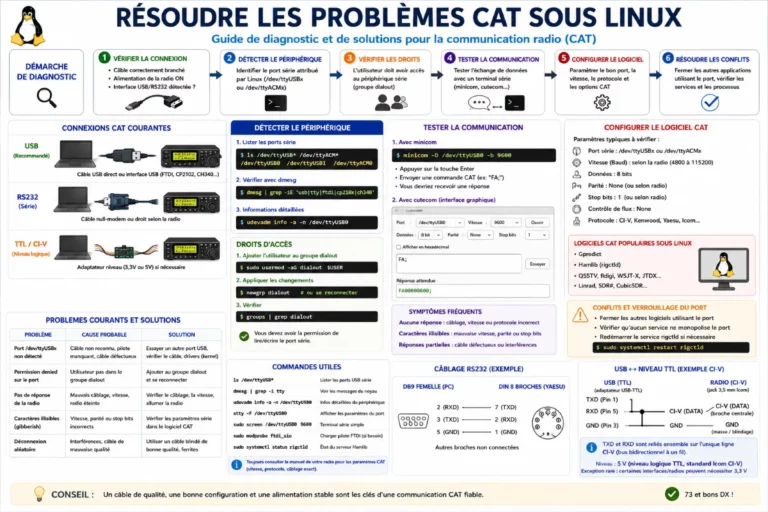

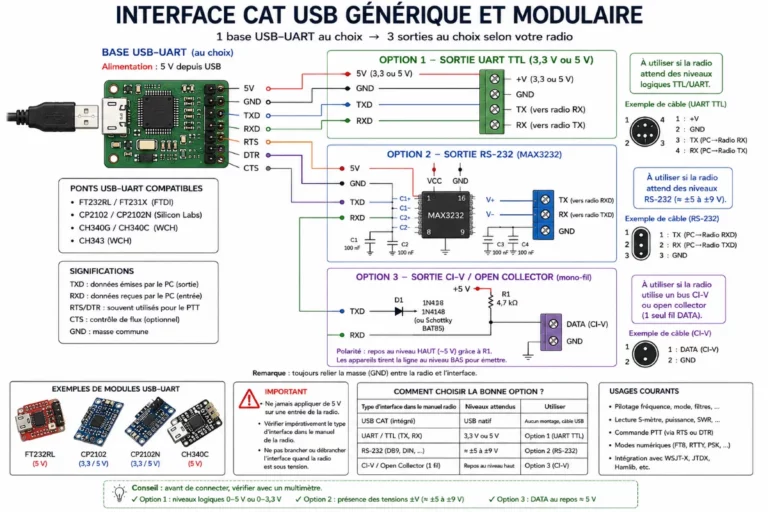

Le CAT (Computer Aided Transceiver). C’est le pilotage du transceiver par logiciel : fréquence, mode, PTT, mémoires. Historiquement en liaison série, il passe désormais par un port COM virtuel créé au-dessus de l’USB. Côté logiciel, tout repose souvent sur Hamlib (rigctl) : WSJT-X, fldigi, Log4OM, N1MM, CQRLOG s’appuient dessus. Le PTT se déclenche soit par commande CAT, soit via les signaux RTS/DTR du port série virtuel.

La carte son pour les modes numériques. FT8, FT4, WSPR, PSK31, RTTY, SSTV : tout passe par une interface audio. Longtemps assurée par des boîtiers externes (SignaLink USB, RigBlaster), cette fonction est aujourd’hui intégrée dans beaucoup de postes récents. L’IC-7300, le FT-991A ou le TS-590 se présentent directement au PC comme une carte son USB, en plus du port COM virtuel : un seul câble pour le CAT et l’audio.

Le SDR. L’USB sert ici de tuyau de données entre le récepteur et le PC, qui fait tout le traitement. La clé RTL-SDR (puce RTL2832U, détournée des tuners TNT) a démocratisé l’écoute à bas coût. Au-dessus viennent l’Airspy, le SDRplay, le HackRF, le LimeSDR ou le PlutoSDR. Le débit compte : un SDR large bande sature vite l’USB 2.0 et réclame de l’USB 3.0.

Programmation et mise à jour. L’USB sert aussi à programmer les postes portatifs et mobiles, sauvegarder leurs mémoires ou modifier leur configuration.Il est également utilisé pour mettre à jour le firmware de nombreux émetteurs-récepteurs, analyseurs, interfaces numériques et autres équipements de la station.

En pratique, deux points d’attention :

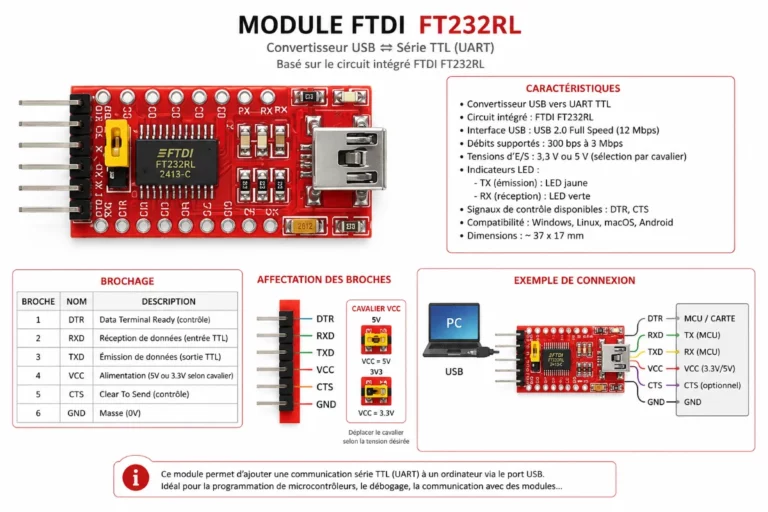

Les chipsets USB-série conditionnent la reconnaissance du matériel. On croise surtout le CP210x de Silicon Labs (IC-7300 notamment), le FTDI, le Prolific PL2303 et le CH340. Les copies bon marché posent régulièrement des problèmes de pilote sous Windows ; sous Linux, la plupart sont reconnues nativement.

La HF et l’USB font mauvais ménage. Les câbles peuvent véhiculer de la HF en mode commun et perturber le CAT en pleine émission. Ferrites sur les câbles et, au besoin, isolateur USB galvanique règlent la plupart des cas.

L’USB : un peu d’histoire

Aujourd’hui omniprésent sur les ordinateurs et de nombreux équipements électroniques, l’USB (Universal Serial Bus) est apparu dans les années 1990 avec un objectif simple : faciliter la connexion des périphériques.

Avant l’USB, les ordinateurs utilisaient de nombreux connecteurs différents : port série RS-232, port parallèle, PS/2, SCSI, sans oublier diverses interfaces propriétaires. Brancher un périphérique pouvait nécessiter une configuration particulière et parfois le redémarrage de l’ordinateur.

La naissance de l’USB

Le développement de l’USB débute au milieu des années 1990 avec plusieurs grands constructeurs et acteurs de l’informatique, notamment Intel, Microsoft, IBM, Compaq, DEC, NEC et Nortel.

La première spécification, USB 1.0, est publiée en 1996. Elle propose des débits de 1,5 Mbit/s et 12 Mbit/s.

L’USB commence véritablement à se généraliser à partir de 1998, notamment avec l’USB 1.1 et l’arrivée de machines utilisant largement cette nouvelle interface.

Des débits toujours plus élevés

L’évolution va ensuite être très rapide :

• 1996 – USB 1.0 : jusqu’à 12 Mbit/s
• 2000 – USB 2.0 : jusqu’à 480 Mbit/s
• 2008 – USB 3.0 : jusqu’à 5 Gbit/s
• 2013 – USB 3.1 : jusqu’à 10 Gbit/s
• 2017 – USB 3.2 : jusqu’à 20 Gbit/s
• 2019 – USB4 : jusqu’à 40 Gbit/s
• 2022 – USB4 Version 2.0 : jusqu’à 80 Gbit/s

Une autre évolution importante apparaît en 2014 avec l’USB Type-C (USB-C). Son petit connecteur réversible va progressivement s’imposer sur les appareils modernes.

Une interface devenue universelle

En une trentaine d’années, l’USB est passé d’une simple interface destinée aux claviers, souris et imprimantes à une connexion capable de transporter des données, de l’audio, de la vidéo et de l’énergie électrique.

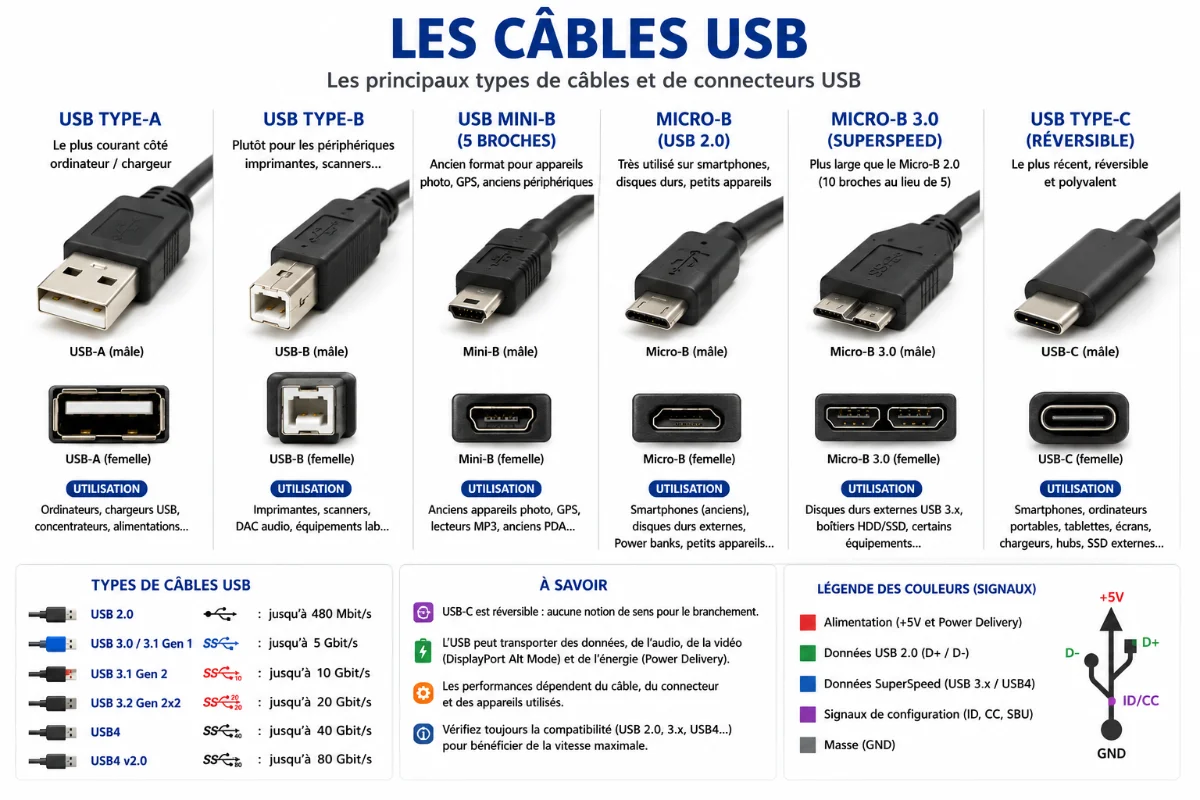

Les formes et les couleurs

L’alimentation. L’USB classique fournit 5 V pour une puissance modeste (2,5 W en 2.0, 4,5 W en 3.0). L’USB Power Delivery, lié au Type-C, monte bien plus haut en négociant tension et courant : jusqu’à 100 W dans sa version courante, 240 W depuis la révision récente. C’est ce qui permet de charger un ordinateur portable sur un simple câble USB-C.

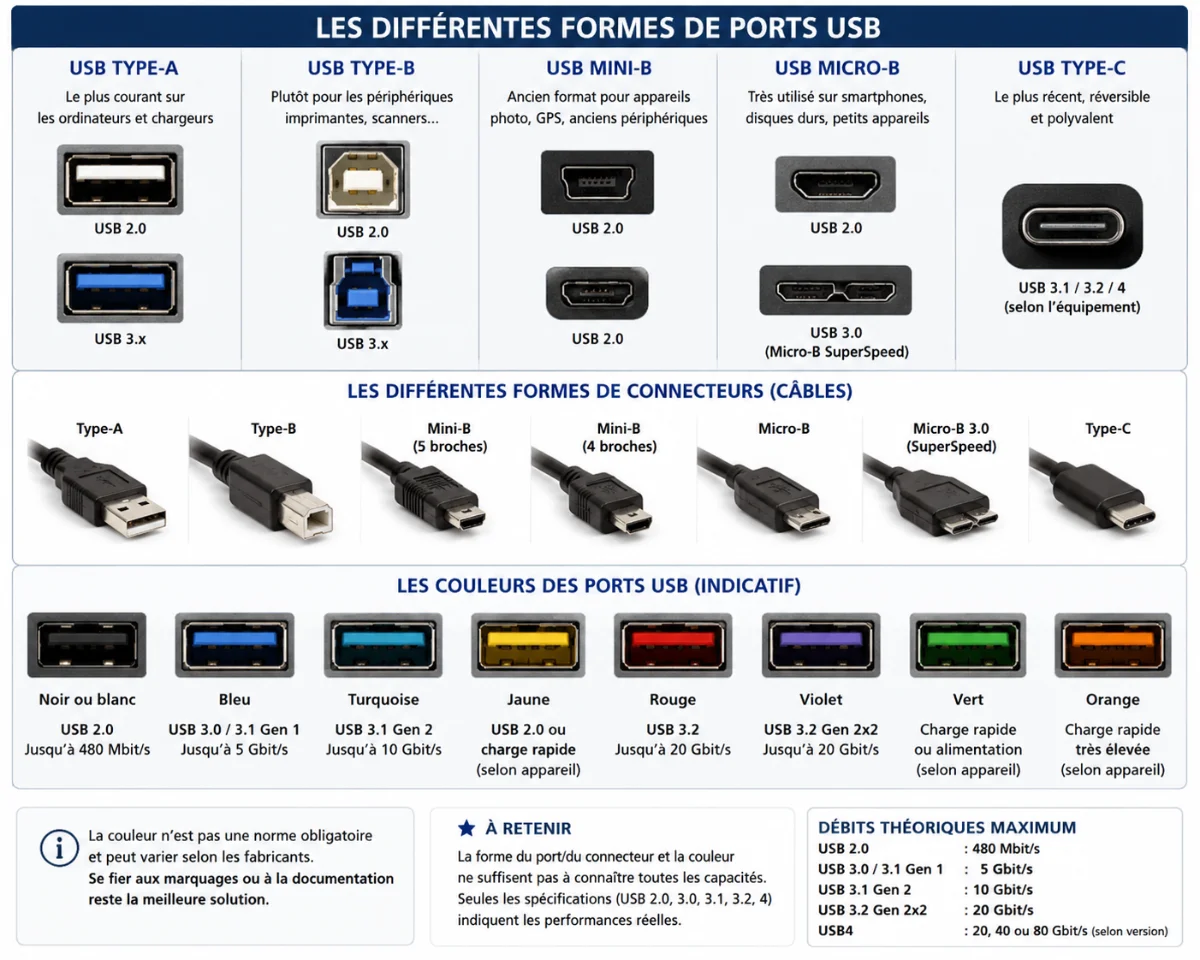

Ce que la couleur signale vraiment. Elle est indicative. Le jaune, le rouge ou l’orange désignent souvent un port qui reste alimenté machine éteinte (pour recharger un téléphone), pas forcément un débit particulier. À l’inverse, un port bleu garantit presque toujours de l’USB 3.

La règle à retenir — et c’est ce que ton encadré dit déjà : ni la forme, ni la couleur ne garantissent les performances. Seule la spécification (2.0, 3.x, 4) fait foi. Se fier aux marquages ou à la documentation reste la seule méthode fiable.

Les câbles. C’est le vrai angle mort de l’USB. Un câble Type-C peut être passif ou actif, gérer 60 W ou 240 W, transporter 480 Mbit/s ou 40 Gbit/s — tout en ayant la même prise. Un câble USB-C « de charge » à 3 € ne fait souvent pas passer les données rapides ni la vidéo. C’est la première source de galères, et un complément naturel à ta partie sur les caractéristiques.

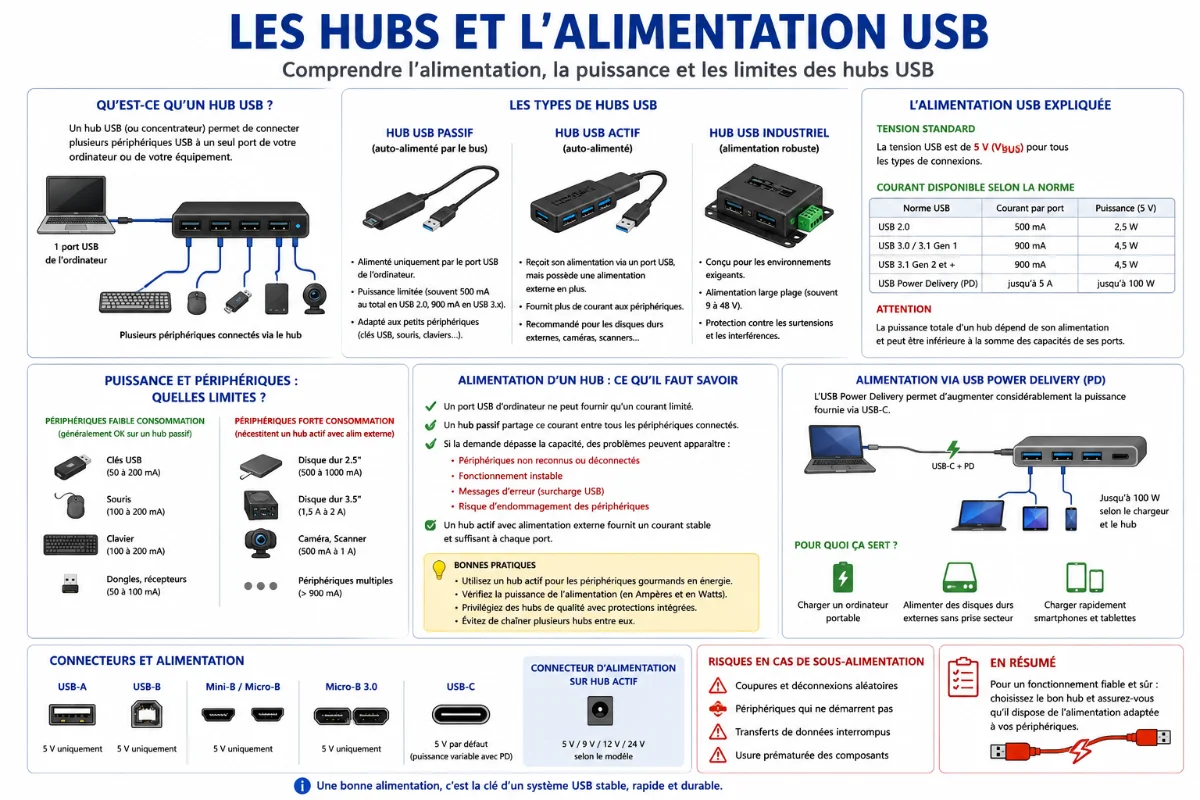

Les hubs et l’alimentation partagée. Un hub passif répartit les mêmes 500 mA entre tous les ports ; brancher un disque et une clé SDR dessus peut faire décrocher les deux. Un hub alimenté résout ça. Utile à mentionner côté radioamateur, où on empile souvent les périphériques.

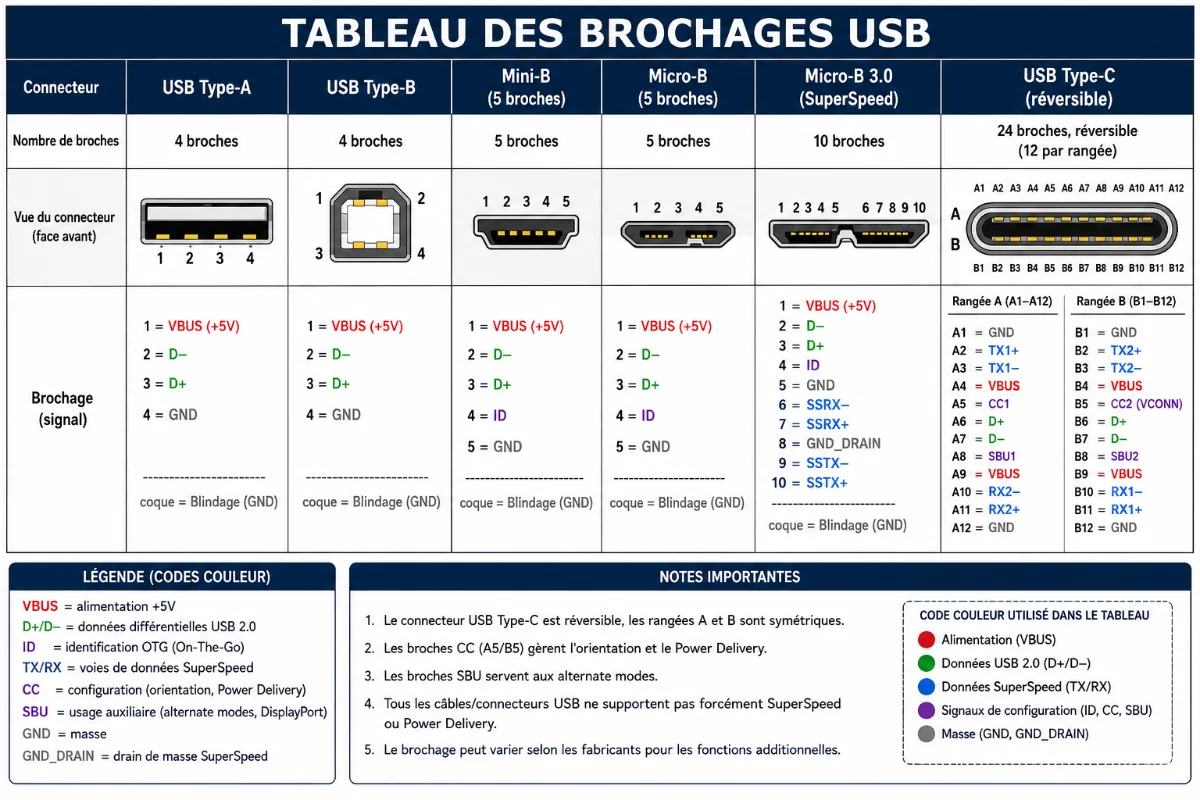

Le brochage / les broches. Tu as la forme extérieure, mais pas ce qu’il y a dedans : 4 broches en USB 2.0 (VBUS, D+, D−, GND), les broches SuperSpeed en plus pour l’USB 3, les 24 broches du Type-C. C’est une partie « anatomie du connecteur » qui compléterait bien le visuel.

Les alternate modes du Type-C. DisplayPort, HDMI, Thunderbolt qui passent par le même connecteur. Ça explique pourquoi un USB-C branche parfois un écran et parfois non.

La sécurité. Le « juice jacking » sur bornes publiques, les câbles piégés type O.MG, les clés USB-killer. Court, mais ça parle à un public qui bricole.

Ce qui manque plus ponctuellement : le logo trident et les nouveaux logos de certification (les badges « 240 W », « 40 Gbps » que l’USB-IF pousse pour remplacer le charabia des versions), et éventuellement un mot sur l’USB-C imposé par l’Europe depuis 2024 sur les petits appareils.
