Pylône et foudre : le mythe de la terre qui attire
Un mythe tenace des radio-clubs, passé au crible de la physique
On l’entend encore régulièrement en radio-club ou sur l’air : « surtout, ne mets pas ton pylône à la terre, tu vas attirer la foudre ! ». L’intuition semble logique — offrir à la foudre un beau chemin conducteur vers le sol, n’est-ce pas l’inviter ? Et pourtant, c’est faux. La mise à la terre ne change pratiquement rien à la probabilité d’être frappé ; elle change tout aux conséquences. Voici pourquoi, physique à l’appui.
D’où vient le mythe ?
Le raisonnement intuitif est le suivant : la foudre « cherche » le chemin le plus facile vers la terre ; un pylône bien relié au sol offre ce chemin ; donc un pylône relié attire la foudre, et un pylône « isolé » serait invisible pour elle. Ce raisonnement contient deux erreurs fondamentales :
La foudre ne « voit » pas la résistance de terre. Le point d’impact se décide dans les airs, à plusieurs dizaines de mètres au-dessus du sol, par un mécanisme de champ électrique dans lequel quelques ohms ou quelques milliers d’ohms au pied du pylône ne pèsent rien face aux centaines de millions de volts en jeu.
Un pylône « non relié » n’existe pas. Sa base est scellée dans un massif de béton humide, ses haubans sont ancrés au sol, son coaxial rejoint la maison. Vu de la foudre, il est déjà à la terre — juste par un mauvais chemin. On ne choisit pas d’être relié ou non ; on choisit seulement de l’être proprement ou salement.
Comment la foudre choisit son point d’impact
Un coup de foudre négatif descendant (le cas le plus courant) se déroule en deux temps. D’abord, un traceur descendant (précurseur par bonds, stepped leader) progresse depuis le nuage par sauts successifs de quelques dizaines de mètres, faiblement lumineux, en explorant l’air ionisable. Il ne « vise » rien : sa trajectoire est erratique et dictée par les charges d’espace locales.
Ce n’est que lorsque le traceur arrive à quelques dizaines de mètres du sol que le champ électrique au niveau des structures devient suffisant pour que des traceurs ascendants partent des points hauts et des pointes : pylônes, arbres, cheminées, clochers. Le premier traceur ascendant qui rejoint le traceur descendant établit le canal, et l’éclair de retour (l’arc principal, 20 à 200 kA) s’y engouffre. La distance à laquelle cette « capture » se produit s’appelle la distance d’amorçage : de l’ordre de 20 à 100 m selon l’intensité du coup.
Le point capital est là : les traceurs ascendants partent d’un objet parce qu’il est haut et pointu, pas parce qu’il est bien mis à la terre. Le champ électrique sous un nuage d’orage atteint 10 à 20 kV/m ; qu’un pylône présente 5 Ω ou 5 000 Ω vers le sol ne modifie pas de façon mesurable l’intensification de champ à son sommet. Un arbre — dont la « résistance de terre » via la sève se chiffre en milliers d’ohms — est foudroyé exactement comme un paratonnerre. Ce qui compte : la hauteur, la géométrie, l’isolement de la structure dans le paysage.
Le modèle électrogéométrique : ce qui détermine vraiment le risque
Les normes de protection foudre (EN 62305, NF C 17-102) modélisent la capture par la méthode de la sphère fictive : on fait rouler sur l’installation une sphère de rayon égal à la distance d’amorçage (20 à 60 m selon le niveau de protection). Tout ce que la sphère touche peut être frappé ; tout ce qu’elle ne touche pas est protégé. Nulle part dans ce modèle n’intervient la résistance de terre : seules comptent les hauteurs et les positions relatives.
Corollaire souvent oublié : un pylône bien plus haut que la maison joue même partiellement le rôle de paratonnerre pour elle. Le supprimer ou le « déconnecter » ne rend pas la foudre moins probable sur la parcelle — elle frappera simplement le point haut suivant, cheminée ou faîtage.
Et si le pylône n’est pas mis à la terre ?
C’est le scénario catastrophe. Le pylône est frappé quand même (voir ci-dessus), mais le courant de foudre — des dizaines de kiloampères pendant quelques microsecondes — doit alors se frayer un chemin improvisé :
Explosion du massif béton
Le courant traverse le scellement ; l’humidité du béton se vaporise instantanément et fait éclater le massif. Cas documentés de pylônes couchés au sol après impact.
Arcs latéraux
Le potentiel du pylône monte à plusieurs centaines de kV ; des amorçages se produisent vers tout ce qui est proche : gouttières, clôtures, câbles, personnes. Un arc de contournement franchit plusieurs mètres d’air.
Retour par le coaxial
Faute de chemin direct vers le sol, une part importante du courant descend par la tresse du coaxial jusque dans le shack : transceiver détruit, départ d’incendie, risque pour l’opérateur.
Remontée par le secteur
Le courant rejoint la terre du tableau via les masses des appareils, en traversant toute l’installation électrique de la maison au passage.

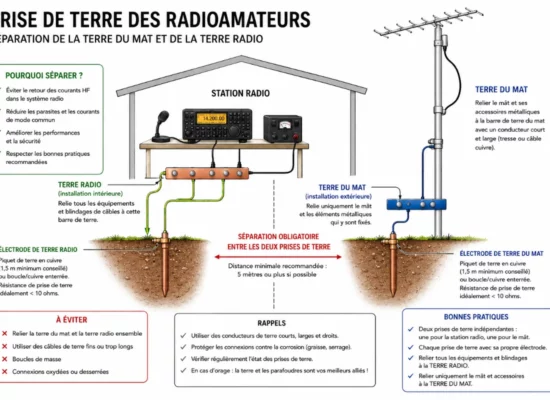

La mise à la terre du pylône ne modifie donc pas la question « serai-je frappé ? » — qui dépend de la hauteur et de l’exposition — mais répond à la seule question qui compte : « que se passera-t-il quand je le serai ? ». Avec une terre profonde de faible résistance, des trajets courts et rectilignes, des parafoudres coaxiaux et une interconnexion de toutes les terres, le courant s’écoule là où on l’attend et les dégâts se limitent — souvent à rien du tout.
Le mythe cousin des « dissipateurs ». Certains dispositifs commerciaux à aigrettes multiples prétendent « décharger le nuage » ou « empêcher la formation de l’éclair ». L’effet couronne d’une pointe débite quelques microampères ; un nuage d’orage régénère des dizaines de coulombs en permanence. Aucune étude indépendante n’a jamais démontré qu’on puisse empêcher un coup de foudre — ni qu’un paratonnerre classique « vide » le nuage, autre légende tenace héritée du XVIIIe siècle.
Ce qu’en disent deux siècles et demi d’expérience
Depuis Franklin (1752), des millions de paratonnerres protègent clochers, phares, pylônes de télécommunication et lignes à haute tension. Si la mise à la terre « attirait » la foudre au sens où elle augmenterait le risque global, les exploitants de réseaux — qui comptent leurs impacts par milliers chaque année — l’auraient constaté depuis longtemps. C’est l’inverse : toutes les normes (EN 62305, NF C 17-100/102, recommandations UIT pour les stations radio) imposent la mise à la terre des structures hautes, précisément parce que l’impact est considéré comme inévitable à l’échelle de la vie de l’ouvrage. On ne se cache pas de la foudre ; on l’accueille proprement.
En résumé
Non, mettre son pylône à la terre n’attire pas la foudre. Le point d’impact se décide en altitude, par la hauteur et la géométrie de la structure — la résistance de terre n’y joue aucun rôle mesurable, et un pylône « isolé » ne l’est jamais vraiment. La mise à la terre ne change pas la probabilité d’être frappé : elle transforme un sinistre potentiel (béton éclaté, arcs latéraux, shack en feu) en non-événement. Les OM qui prétendent l’inverse confondent attirer la foudre et survivre à la foudre. Pylône à la terre, coaxiaux sur parafoudres, terres interconnectées : c’est le prix de la tranquillité.
2 réflexions au sujet de « Mettre un pylône à la terre attire-t-il la foudre ? »
Oui, un pylône métallique installé sur un sommet est statistiquement plus souvent frappé par la foudre que le sol environnant, surtout s’il est correctement relié à la terre.
Contrairement à une idée reçue, ce n’est pas la prise de terre qui attire la foudre. La foudre résulte d’une très forte différence de potentiel électrique entre le nuage et le sol. Lorsqu’une décharge se produit, elle emprunte le chemin le plus favorable.
Un pylône métallique situé sur un point haut présente plusieurs caractéristiques qui augmentent les probabilités d’être frappé. Sa hauteur le rapproche du nuage, sa forme favorise l’effet de pointe qui intensifie le champ électrique, le métal constitue un excellent conducteur et la liaison à la terre permet d’évacuer le courant de la foudre de manière efficace.
Autrement dit, ce n’est pas la prise de terre qui attire la foudre, mais la combinaison de la hauteur, de la géométrie du pylône, de sa conductivité et de son raccordement au sol. Si un éclair se produit à proximité, le pylône représente souvent le point où la décharge a le plus de chances de se connecter.
C’est d’ailleurs le principe du paratonnerre : offrir un point de capture privilégié afin de conduire le courant de la foudre vers la terre et de protéger les installations voisines.
En montagne, les sommets, les crêtes, les pylônes, les antennes, les arbres isolés et toutes les structures qui dépassent du relief sont statistiquement plus exposés aux impacts de foudre que le terrain environnant. Cependant, il est important de préciser qu’un pylône « n’attire » pas la foudre au sens strict. Il augmente simplement les probabilités qu’un éclair se connecte à lui lorsqu’une décharge est sur le point de se produire. Cette nuance est essentielle et explique pourquoi les paratonnerres protègent efficacement les bâtiments sans pour autant provoquer davantage d’orages.
Merci F4TXR pour ce commentaire détaillé, on est d’accord sur l’essentiel : c’est la hauteur, la géométrie et l’effet de pointe qui font le point de capture, et un pylône n’attire pas les orages — il augmente seulement la probabilité qu’une décharge déjà en formation se connecte à lui.
Je nuancerais juste le « surtout s’il est correctement relié à la terre ». La qualité de la mise à la terre ne modifie pas de façon mesurable la probabilité d’être frappé. Prenons l’exercice de pensée : imaginez une Yagi ou une verticale au sommet, isolée électriquement, à aucun moment reliée à la terre. Elle sera frappée exactement de la même manière. Le traceur ascendant part du sommet parce que le champ y est intensifié par la hauteur et la pointe ; que le pied présente 5 Ω ou une résistance quasi infinie ne change rien à cette intensification, qui se joue à des centaines de mégavolts. La résistance de terre ne rentre nulle part dans le déclenchement de l’amorçage.
Votre propre exemple de l’arbre isolé le confirme : sa « terre » par la sève se chiffre en milliers d’ohms, et il est foudroyé comme un paratonnerre. On peut aller plus loin : un avion en vol, sans aucune liaison au sol, est régulièrement frappé. La connexion à la terre n’est pas une condition pour être touché.
Ce que change réellement la mise à la terre, ce n’est donc pas « serai-je frappé ? » mais « que se passe-t-il quand je le suis ? ». Cette même verticale non reliée, une fois frappée, c’est le courant qui s’improvise un chemin : descente par la tresse du coaxial jusque dans le shack, arcs latéraux vers tout ce qui est proche, remontée par le secteur. Reliée proprement — terre de faible résistance, trajets courts, parafoudres coaxiaux, terres interconnectées — le même coup devient un non-événement.
En clair : le raccordement au sol n’est pas un facteur d’attraction, c’est un facteur de survie. 73 !
