Mon Projet WSPR
WSPR (Weak Signal Propagation Reporter) est un protocole de transmission développé par Joe Taylor (K1JT) pour étudier la propagation des ondes radio.
Ce projet vise à mettre en place une station entièrement automatisée de réception et d’analyse de signaux WSPR.
Le système est composé de plusieurs modules matériels et logiciels interconnectés, développés pour pouvoir fonctionner 24h/24, 7j/7.
Objectif du projet
Étudier la propagation ionosphérique en temps réel en recevant les signaux très faibles des stations WSPR du monde entier. Les données sont ensuite analysées et présentées sous forme de rapports automatisés sur ce site.
Matériel utilisé

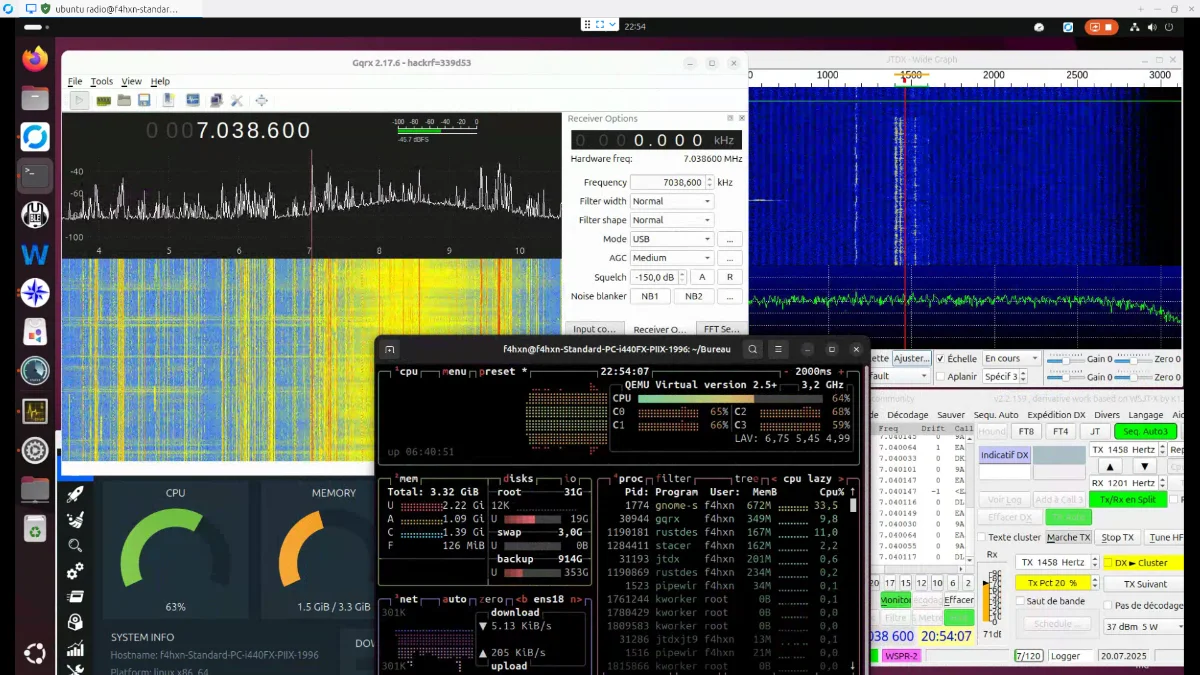

- Emetteur Récepteur : provisoirement HackRF
- Antenne : Long Fil
- Ordinateur : Machine virtuelle Ubuntu 25.04 sous Proxmox
- Horloge : Synchronisation NTP

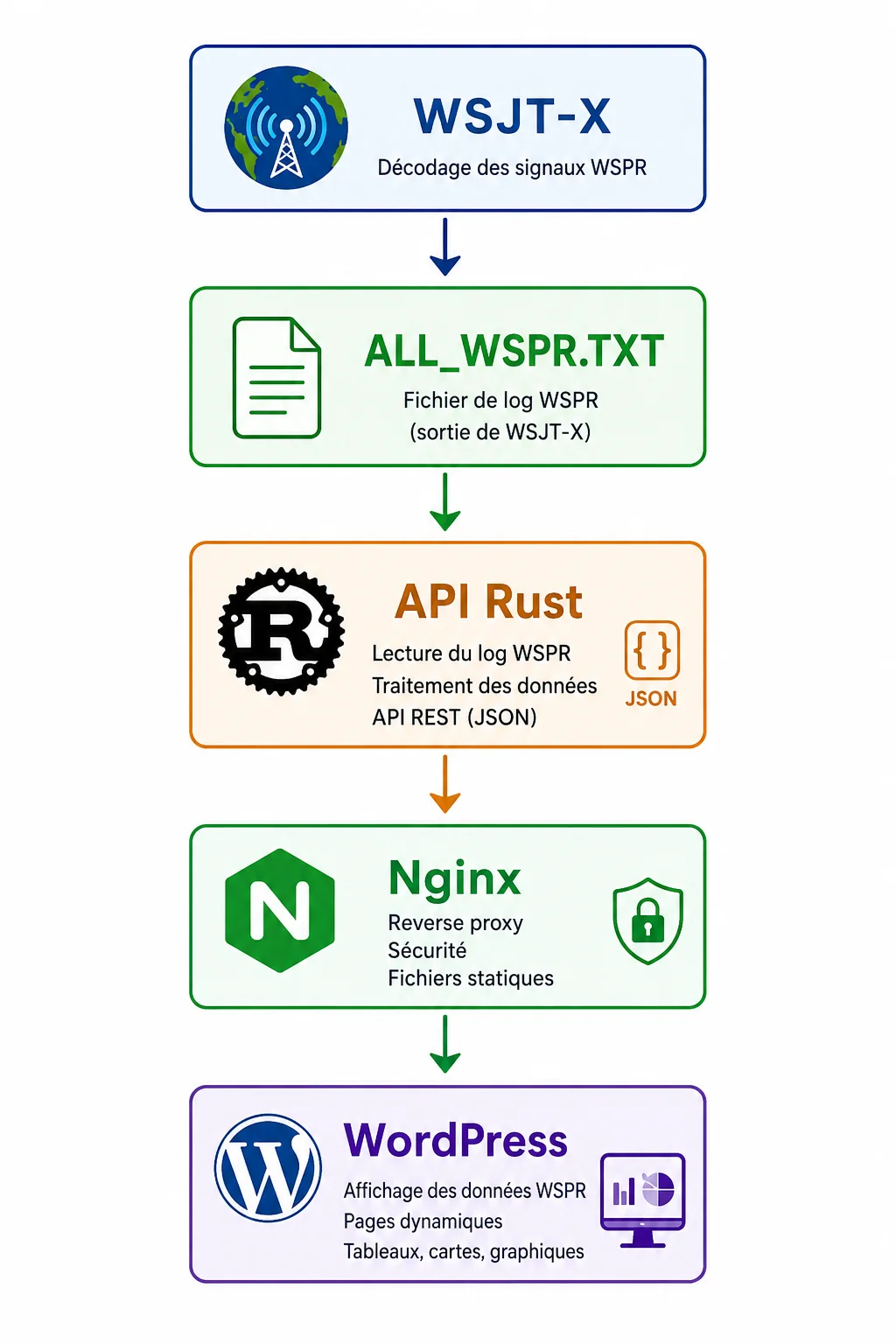

Logiciels utilisés
- JTDX : Décodage des signaux WSPR
- rtl_433 : Interface SDR (en option)
- Python : Script prerso d’analyse des logs
- Sauvegarde automatique (Proxmox)
- Monitoring système (Prometheus, Graphana, Glance)
- Automation avec Crontab
- Prometheus + Grafana : Visualisation des données (en prévision)
- lftp : Envoi automatique des rapports vers le site (script python3)
Données collectées

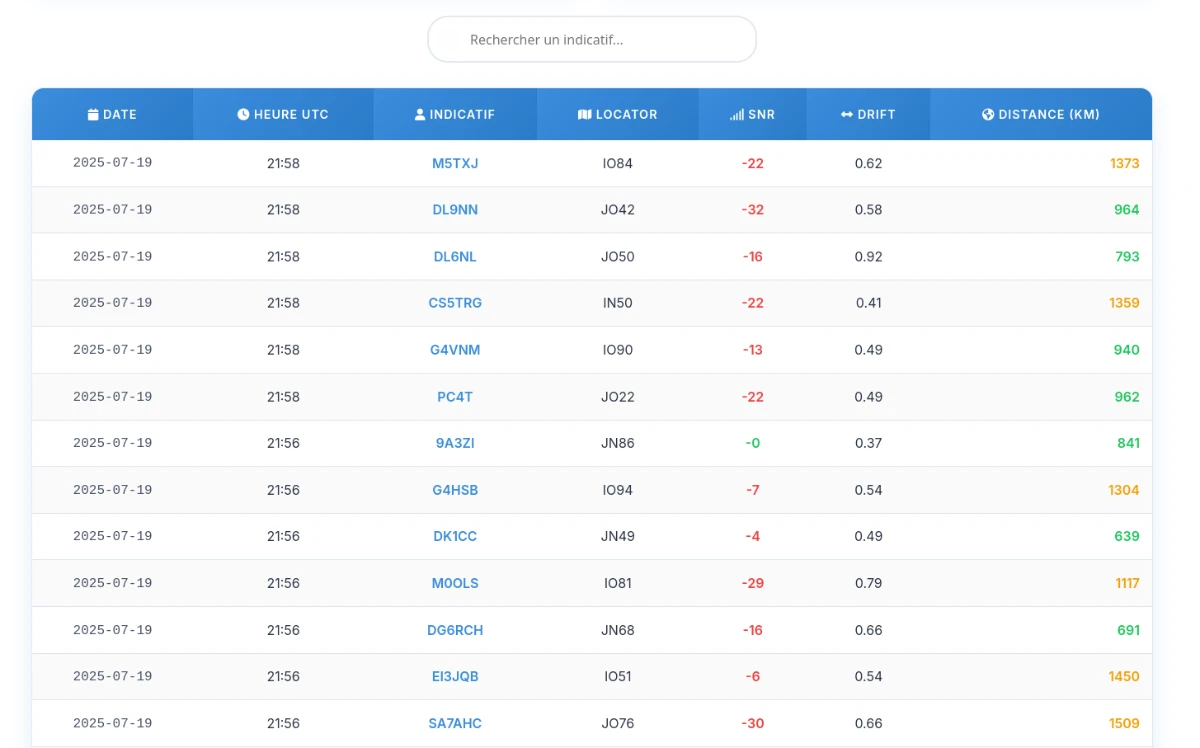

Chaque spot WSPR comprend l’heure UTC, la fréquence, l’indicatif reçu, le locator, le SNR et le drift. Les données sont traitées automatiquement pour produire :
- Le nombre total de stations reçues
- La distance maximale de réception
- L’indicatif le plus entendu
- Un graphique de répartition horaire
- Heure UTC, Fréquence, Indicatif
- Locator, SNR, Drift
- Distance estimée, propagation
- Rapports quotidiens en HTML
Localisation
La station est située à Puget-Théniers, locator JN33KW, dans les Alpes-Maritimes (France).
En savoir plus
Fréquences WSPR
Weak Signal Propagation Reporter – Fréquences officielles par bande
Cycle
Débit
Sensibilité
Précision
Fréquences WSPR par bande
Fréquences centrales officielles pour les transmissions WSPR
| Bande | Fréquence WSPR | Longueur d’onde | Puissance typique | Propagation |
|---|---|---|---|---|
| 2200m | 0.137500 MHz | 2182 m | 1-5 W ERP | Onde de sol, très longue distance |
| 630m | 0.474200 MHz | 632 m | 1-5 W ERP | Onde de sol, moyenne distance |
| 160m | 1.836600 MHz | 163 m | 5-100 W | Nocturne, intercontinentale |
| 80m | 3.568600 MHz | 84 m | 5-100 W | Nocturne, continentale |
| 60m | 5.287200 MHz | 57 m | 5-50 W | Jour/nuit, régionale |
| 40m | 7.038600 MHz | 43 m | 5-100 W | 24h, continentale/DX |
| 30m | 10.138700 MHz | 30 m | 5-50 W | Jour, longue distance |
| 20m | 14.095600 MHz | 21 m | 5-100 W | Jour, DX intercontinental |
| 17m | 18.104600 MHz | 17 m | 5-100 W | Jour, DX moyenne distance |
| 15m | 21.094600 MHz | 14 m | 5-100 W | Jour, DX cycle solaire |
| 12m | 24.924600 MHz | 12 m | 5-50 W | Jour, DX maximum solaire |
| 10m | 28.124600 MHz | 11 m | 5-100 W | Jour, sporadique-E, DX |
| 6m | 50.293000 MHz | 6 m | 5-50 W | Sporadique-E, auroral |
| 2m | 144.490500 MHz | 2 m | 1-25 W | Tropo, meteor scatter |
| 70cm | 432.300000 MHz | 69 cm | 1-25 W | Ligne de vue, tropo |
Informations techniques WSPR
Cycle de transmission
WSPR transmet pendant 110,6 secondes toutes les 2 minutes. Les transmissions commencent aux minutes paires (00:00, 00:02, 00:04…).
Protocole numérique
Utilise la modulation 4-FSK avec correction d’erreur. Chaque transmission contient l’indicatif, la puissance et le locator sur 4 caractères.
Bande passante
Occupe seulement 6 Hz de bande passante, permettant de multiples stations simultanées dans un segment étroit.
Sensibilité
Peut décoder des signaux jusqu’à -34 dB en dessous du bruit, soit environ 1000 fois plus sensible que le CW.
Réseau mondial
Les réceptions sont automatiquement rapportées sur wsprnet.org, créant une base de données mondiale de propagation en temps réel.
Configuration
Utilisation simple avec WSJT-X ou JTDX. Synchronisation GPS recommandée pour une précision temporelle optimale.
