Thomson CSF TRC-372

J’ai eu la chance d’acquérir un Thomson CSF TRC-372. La prise en main a été facile et rapide. L’utilisation est d’une grande simplicité.
Les accus étant HS j’ai utiliser les bornes 4 et 5 du bloc alimentation avec une tension de 13.8V.

Présentation de l’émetteur-récepteur radio synthétisé .
Caractéristiques :
Fabricant : Thomson CSF
Fréquences : 2 à 11.999 MHz
Pas de 1 KHz
Sensibilité : 5mV
Sélectivité : 6 KHz
Puissance : 20W PEP
Alimentation : de 11 à 30 Vcc ou 100 à 240 Vac
Bloc d’accu : 12 V Cd-Ni
Mode : Bande Latérale Unique supérieure et inférieure (USB – LSB) et CW
Combiné (écouteur + micro) : Handset H-33/PT
Haut parleur externe : HPA 101-1
Utilisation en fixe, mobile ou portable.

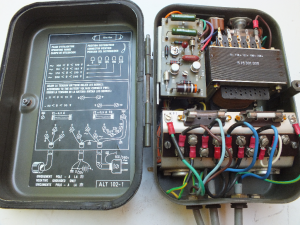

ALT-102-1 Bloc alimentation chargeur
ALT-102-1 Bloc alimentation chargeur

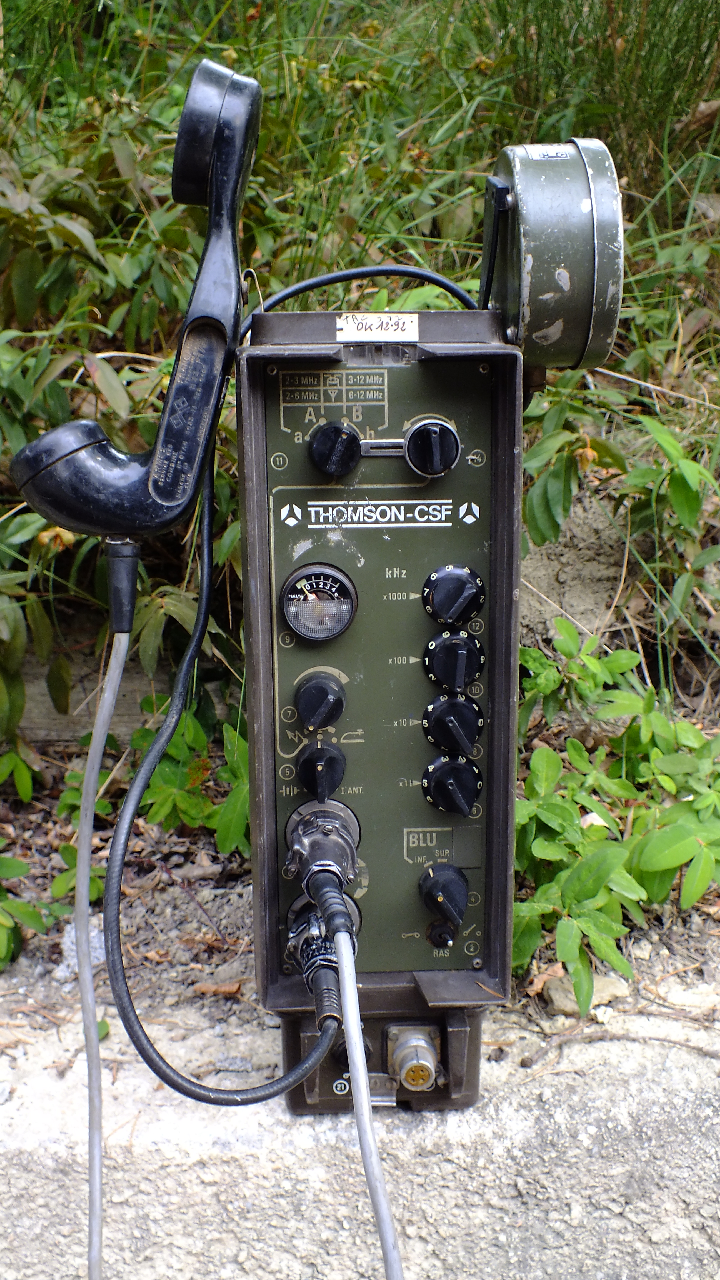

Le TRC-372 avec son bloc de batterie, le haut parleur HPA 101-1 ainsi que son combiné micro écouteur Handset H-33/PT.

trc-372-2

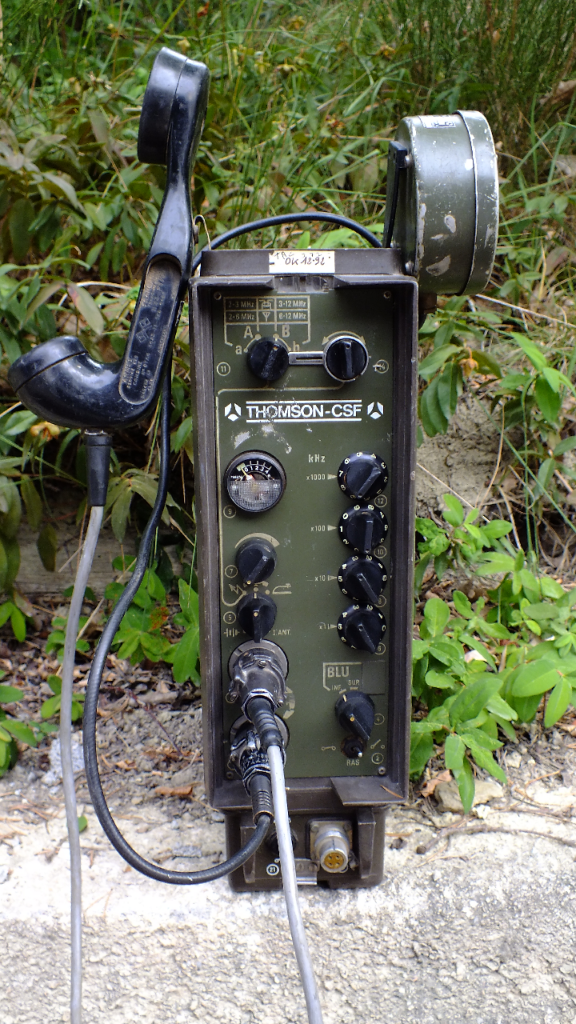

TRC-372 – Vue d’ensemble
trc-372-1
TRC-372 – Vue de l’intérieur

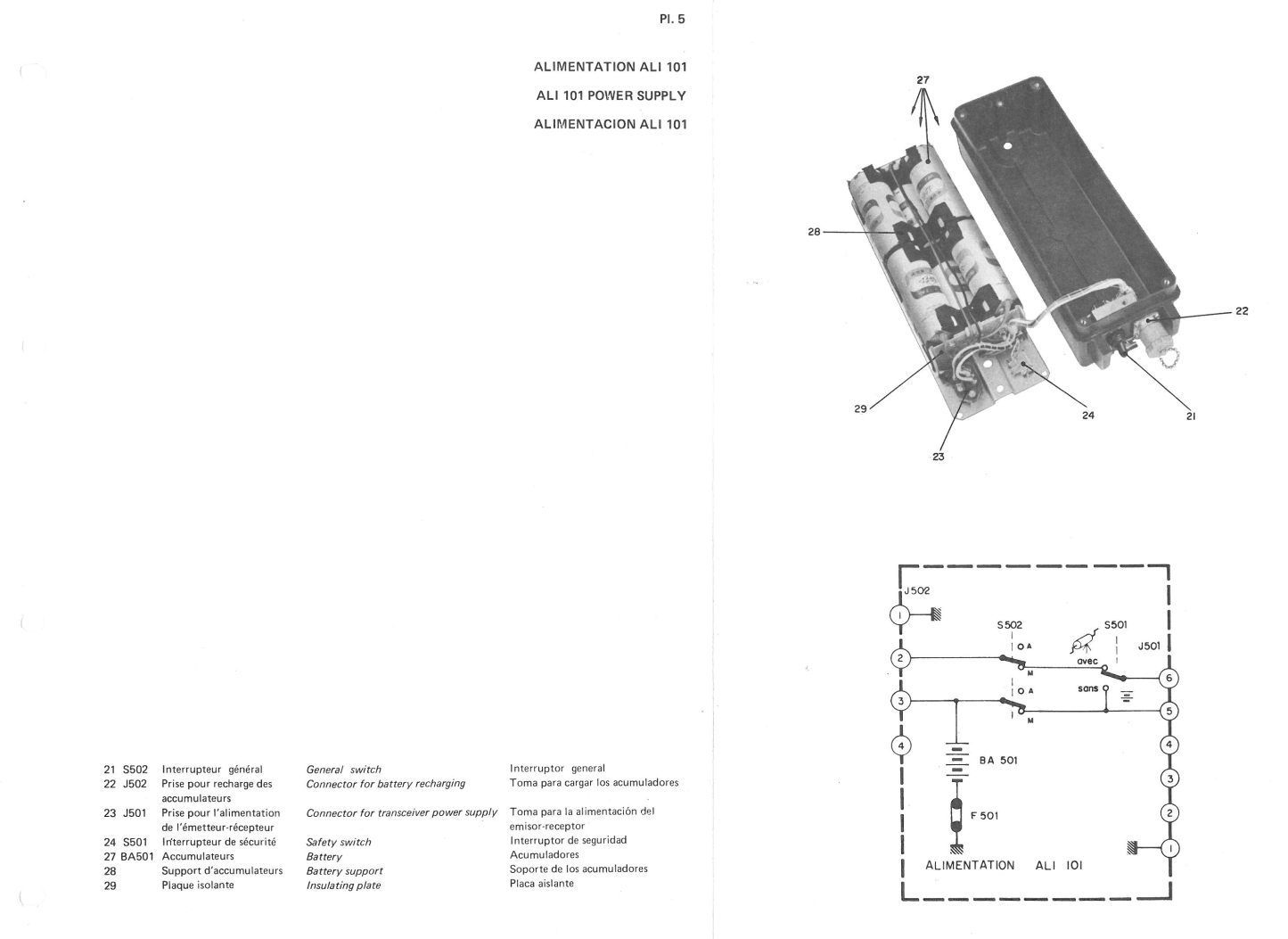

La batterie est composée de 10 éléments Cd-Ni de 1.2V 7.0 Ah
La batterie est composée de 10 éléments Cd-Ni de 1.2V 7.0 Ah

Je vous met ici à disposition une partie de la documentation (à télécharger)
Télécharger les fichiers :
TRC372-1-pdf.zip (9MB)
TRC372-2-pdf.zip (5.6MB)
Les fichiers comprennent :

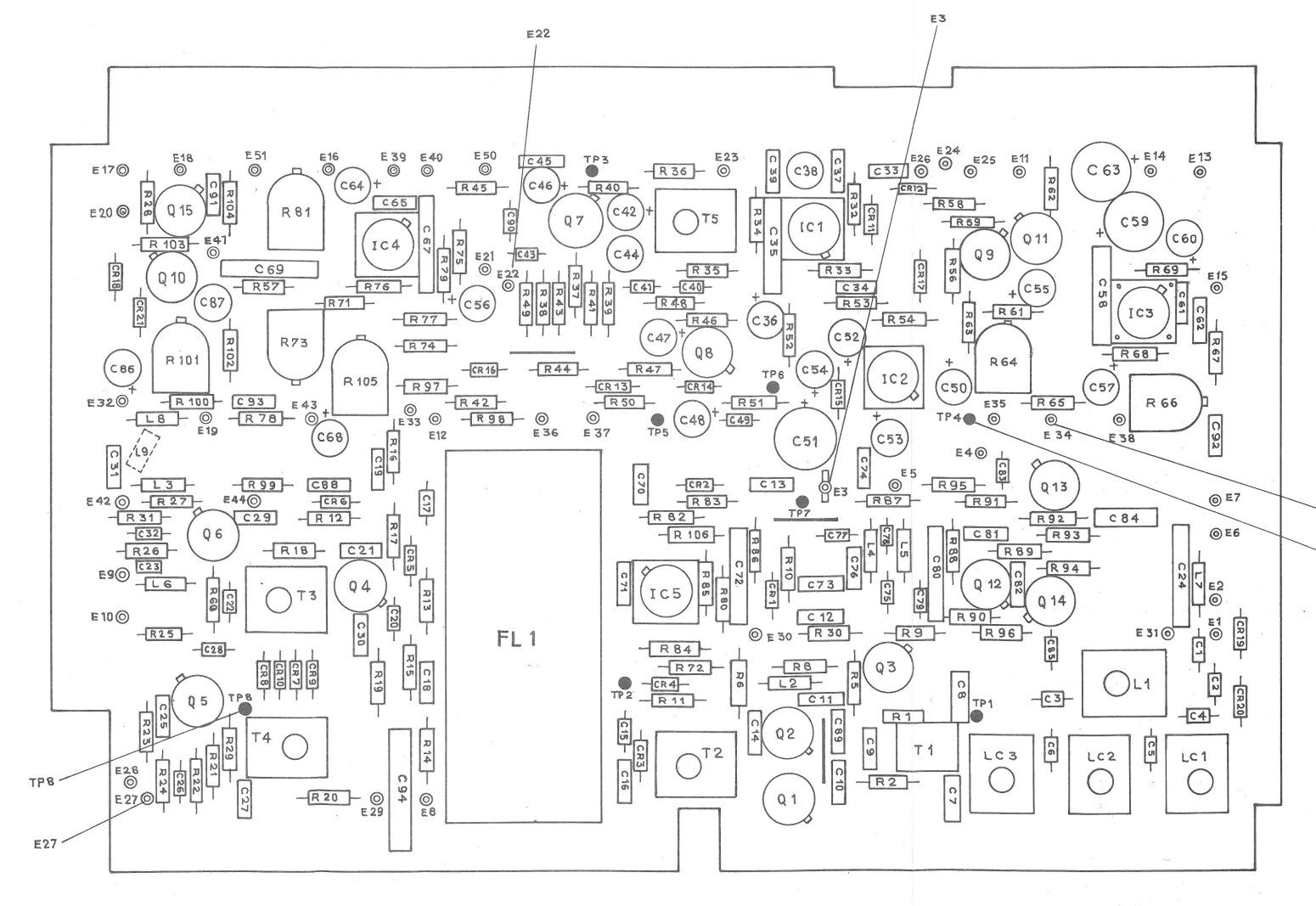

L’alimentation Ali-101 ainsi que les schéma d’implantation des composants, électrique amplificateur de puissance émission, électrique du circuit réception …

Un exemple de fichier à télécharger
Un exemple du fichier à téléchargement

Informations complémentaires :
La vidéo de Gil F4WBY sur sa chaîne YouTube Radio Prepper
Le Thomson CSF TRC-372, Radio Militaire Française.
