Mise en route du Radtel RT-4D (Analogique – DMR)

Le colis est arrivé ! La livraison s’est déroulée rapidement et sans incident. Pour moins de 70 € me voila possesseur d’une radio analogique et numérique (DMR) …

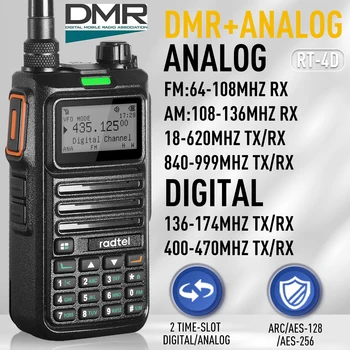

L’appareil se distingue par son design compact et robuste. Il dispose d’un écran LCD qui affiche clairement les informations essentielles : canal, mode de fonctionnement (analogique/DMR), niveau de batterie et puissance du signal.

Première étapes mise a jour du firmware :

Téléchargez la dernière version du firmware depuis le site officiel de Radtel (55-3)
https://www.radtels.com/pages/software-download

Décompresser le logiciel de mise a jour du firmware.
l’exécuter et suivre les instructions.
Assurez-vous que la batterie est chargée à plus de 50%

1. Connectez le câble de données et sélectionnez le port.
2. Appuyez sur la touche PTT en la maintenant, puis allumez la radio.
3. Cliquez sur le bouton upgrade

Installation du CPS (Customer Programming Software)

Téléchargez le logiciel de programmation (55a) https://www.radtels.com/pages/software-download
Installez le logiciel de programmation sur votre ordinateur
Après avoir réglé le bon port com faite un READ pour charger la configuration de la radio


Sauvegardez votre configuration actuelle via le logiciel

Principales fonctions du CPS

Gestion des canaux

  • Création et modification des fréquences
  • Configuration des tonalités CTCSS/DCS
  • Réglage de la puissance d’émission par canal
  • Attribution des noms de canaux

Configuration DMR

  • Programmation de l’ID DMR
  • Configuration des Talk Groups
  • Gestion des contacts
  • Paramétrage des Time Slots

Paramètres généraux

  • Configuration du scan
  • Réglages audio
  • Personnalisation des touches programmables
  • Options d’économie d’énergie

Sauvegarde/Restauration

  • Export de la configuration complète
  • Import d’une configuration existante
  • Sauvegarde des codeplugs

Conseils d’utilisation

  • Faites toujours une sauvegarde avant modification
  • Vérifiez la cohérence des fréquences
  • Testez après chaque modification importante
  • Organisez vos canaux par zones logiques
  • Documentez vos modifications

Vue rapide de la radio

Au premier abord, le placement et le fonctionnement des touches peuvent paraître peu intuitifs.
Toutefois, cette impression s’estompe rapidement après quelques minutes de manipulation.

L’onglet « Key » du logiciel CPS permet de personnaliser les fonctions de chaque touche de la radio.

Pour conclure cette première découverte de la radio, deux nouveaux articles sont prévus : l’un détaillera l’utilisation du logiciel CPS, l’autre se concentrera sur les fonctionnalités de la radio.

Lien

Vue : 4 796

20 réflexions au sujet de « Mise en route du Radtel RT-4D (Analogique – DMR) »

  1. Bonjour Jean-Paul,
    J’ai un câble de programmation pour un RADTEL RT 890, sera t’il compatible avec ce RT4D que je viens de commander et qui devrait m’être livré le 12 Avril ???

    1. Bonjour Jerome
      Oui, un câble de programmation conçu pour le RADTEL RT-890 est compatible avec le RT-4D. Les deux modèles utilisent un connecteur de type Kenwood à 2 broches, ce qui permet l’utilisation du même câble de programmation.
      73

      1. Bonjour Jean-Paul j’ai découvert dans la suite logicielle Radtel RT4D qu’il y a aussi un logiciel accompagné d’un fichier .bin qui permet de mettre également à jour la puce DMR de ce dernier, j’en explique l’existence dans mon Facebook  » One fourfdxthousand  » Cordialement Jérôme F 80898.

      2. Oui j’ai vu que cela été compatible et m’a permis de mettre à jour la puce DMR. 73 Jérôme F 80898

  3. Bonjour j’ai acheté ce petit poste pour moi sa reste compliqué a utiliser l’écran. Reste toujours allumé.en bleu sa vide la batterie et pas de notice en français 73 51 du nord de France

    1. Bonjour Stephane

      Pour éteindre la lumière automatiquement
      Dans le menu
      Basic Set
      Light Timer 06
      Sur OFF mettre à la place une durée en secondes

      Possibilité de la couper en permanence
      Menu 05 Backlight ON ou OFF

      73
      Jean-Paul – F4HXN

      1. Bonsoir, je vous remercie et maintenant j’ai une question comment on fait pour écouter le mode de Dmr je ne trouve pas le mode DMR sur le menu en réception. Bien cordialement.

        1. Bonjour Stephane
          Le plus simple st de passer par le CPS (Customer Programming Software)
          Le CPS est un logiciel fourni par le fabricant de l’émetteur-récepteur DMR qui permet à l’utilisateur de programmer et configurer son appareil.
          Il est utilisé pour entrer des paramètres comme :
          Entrer ton ID DMR (obligatoire pour parler sur les réseaux numériques comme BrandMeister).
          Programmer les fréquences (par exemple les relais DMR autour de chez toi).
          Ajouter les groupes de discussion (appelés Talkgroups, comme 208 pour la France, 91 pour le monde, etc.).
          Organiser tout cela en canaux et zones pour que ce soit simple à naviguer sur la radio.
          Chaque marque (TYT, Anytone, Motorola, etc.) a son propre CPS, non compatible entre elles.
          Étapes de base :
          Telecharge le logiciel a ctte adresse https://www.radtels.com/pages/software-download
          Installer le CPS sur ton PC.
          Brancher la radio au PC avec le câble USB.
          Lancer le CPS.
          Lire la configuration actuelle depuis la radio (bouton « Read from Radio »).
          Modifier les paramètres : ajouter des canaux, entrer ton ID, choisir les talkgroups, etc.
          Envoyer la configuration dans la radio (bouton « Write to Radio »).

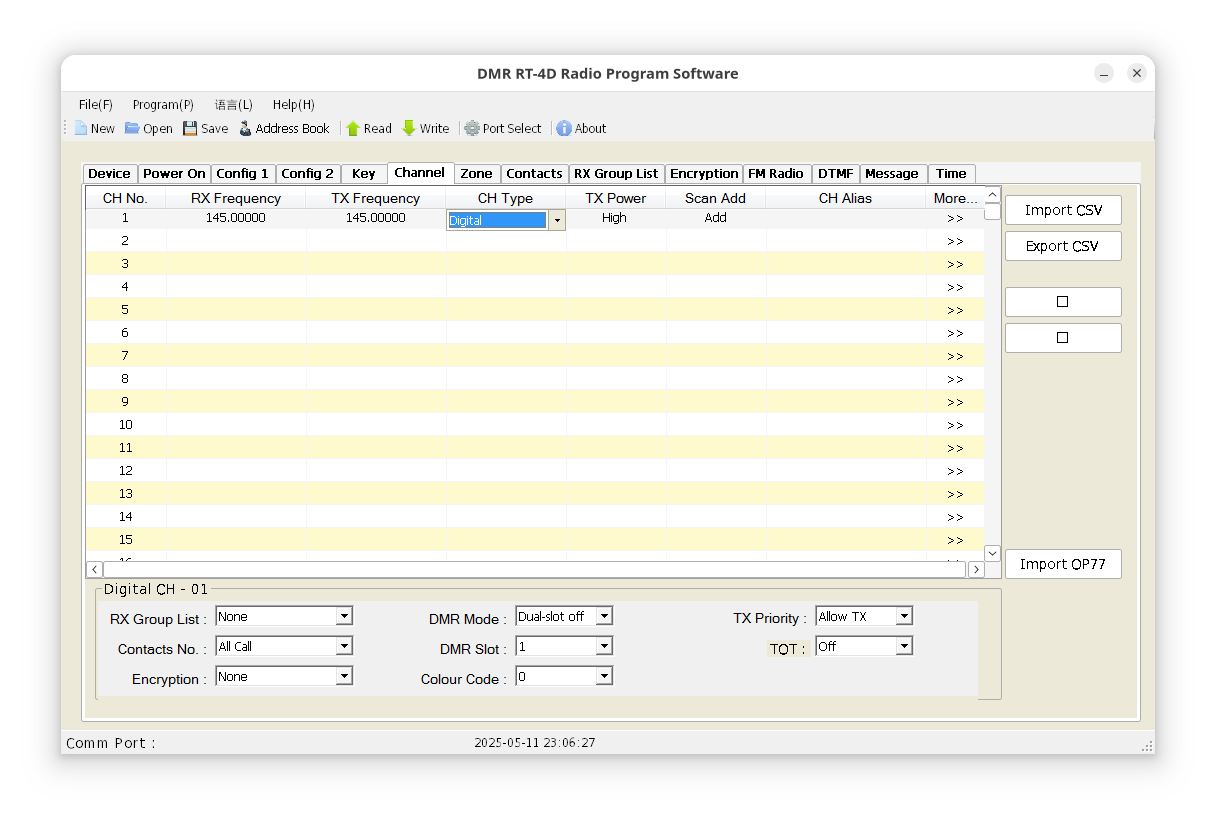

          cps
          73

          1. Bonsoir, merci pour la réponse, j’ai fait exactement pareil qu’il y a sur la capture d’écran et j’ai envoyé vers le poste y a rien qui change de mon côté. Bien cordialement.

  6. Mon lcd me fait un écran noir de temps en temps de mon rt 4D y’a t’il une mise a jour à faire jai deja installer la nouvelle version de mise a jour c’est trop bizarre bien cordialement

  7. Mon lcd me fait un écran noir de temps en temps de mon rt 4D y’a t’il une mise a jour à faire jai deja installer la nouvelle version de mise a jour c’est trop bizarre bien cordialement

    1. Bonjour Stephane
      Je n’ai pas trop d’idées précises sur ce souci, surtout si la mise à jour a déjà été faite. Le mieux serait de réinitialiser complètement le système via le menu du RT4-D, puis de refaire l’installation proprement. Ça règle souvent pas mal de bugs étranges.

      Tenez-moi au courant si ça change quelque chose !

      Bien cordialement,
      Jean-Paul

      1. Bonjour Jean-Paul, je vous tiens informer J’ai trouvé une méthode très simple pour activer le mode DMR, j’ai regardé une vidéo YouTube avec un tuto très simple, je rencontre un autre problème, je sais pas si le poste est branché en réception sur le 11 m car j’ai fait de l’écoute sur le 11 m y a rien je prends mon petit poste à côté, je capte

          1. Bonjour jean Paul c’est une antenne de 27 MHz pour le 11 mètres elle fonctionne bien avec mon uv k5 sur le 11 mètres mais fonctionne pas sur mon RT 4D j’entends rien c’est bizarre

          2. Bonjour Stephane
            Franchement, j’ai aucune idée de pourquoi ça marche pas avec le RT4D alors que ça passe bien avec l’UV-K5.
            La, je sèche. Si t’as une explication, je suis curieux !
            Tu as une bonne reception sur les autres bandes ?
            73

          3. Bonsoir Jean-Paul en VHF UHF ça fonctionne très bien la réception je le relis 145 300 à 9 + 30, D. B et HF, rien du tout les fréquences aviation parfait. 73 51.
