Ayant besoin d’un support de façade avant supplémentaire pour mon Yaesu 857D, j’ai fait appel à F4HXL; celui ci possédant une imprimante 3D et une bonne maîtrise des logiciels 3D.

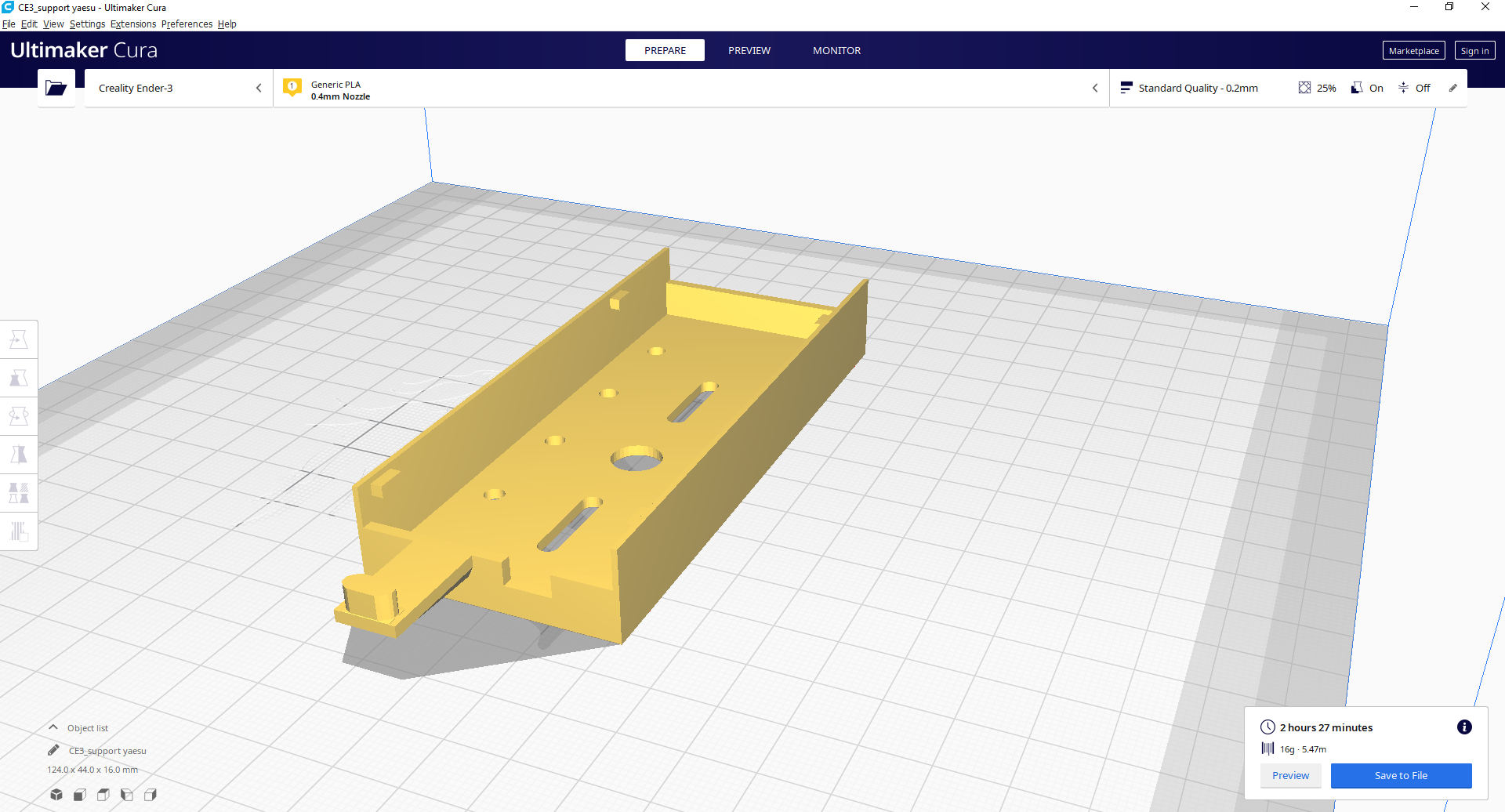

La modalisation a été effectuée avec le logiciel Blender et l’impression via l’application de découpage Ultimaker Cura.
Le tout réalisé avec une imprimante Creality 3D Ender-3, et un rouleau de PLA 1.5 mm.
PLA : acide polylactique, bio-plastique, biodégradable, fabriqué à partir d’amidon de maïs, de betterave ou de cannes à sucre ….
L’impression a duré 2h30 et a nécessité 16 grammes de plastic (5.50 m de PLA)
Coup du PLA : 0.24 € (1kg de plastic=15€)
Consommation électrique de l’imprimante entre 60 et 300 w (max)
Tous les logiciels utilisés (ici sous Windows 10 mais aussi disponible sous Linux) sont sous licence GPL et GPL3, ainsi que les fichiers modélisations disponibles ci-dessous :
Téléchargements : support-yaesu.blend fichier de modélisation Blender support-yaesu.stl pour l’utilisation avec l’application de découpage Ultimaker Cura. |

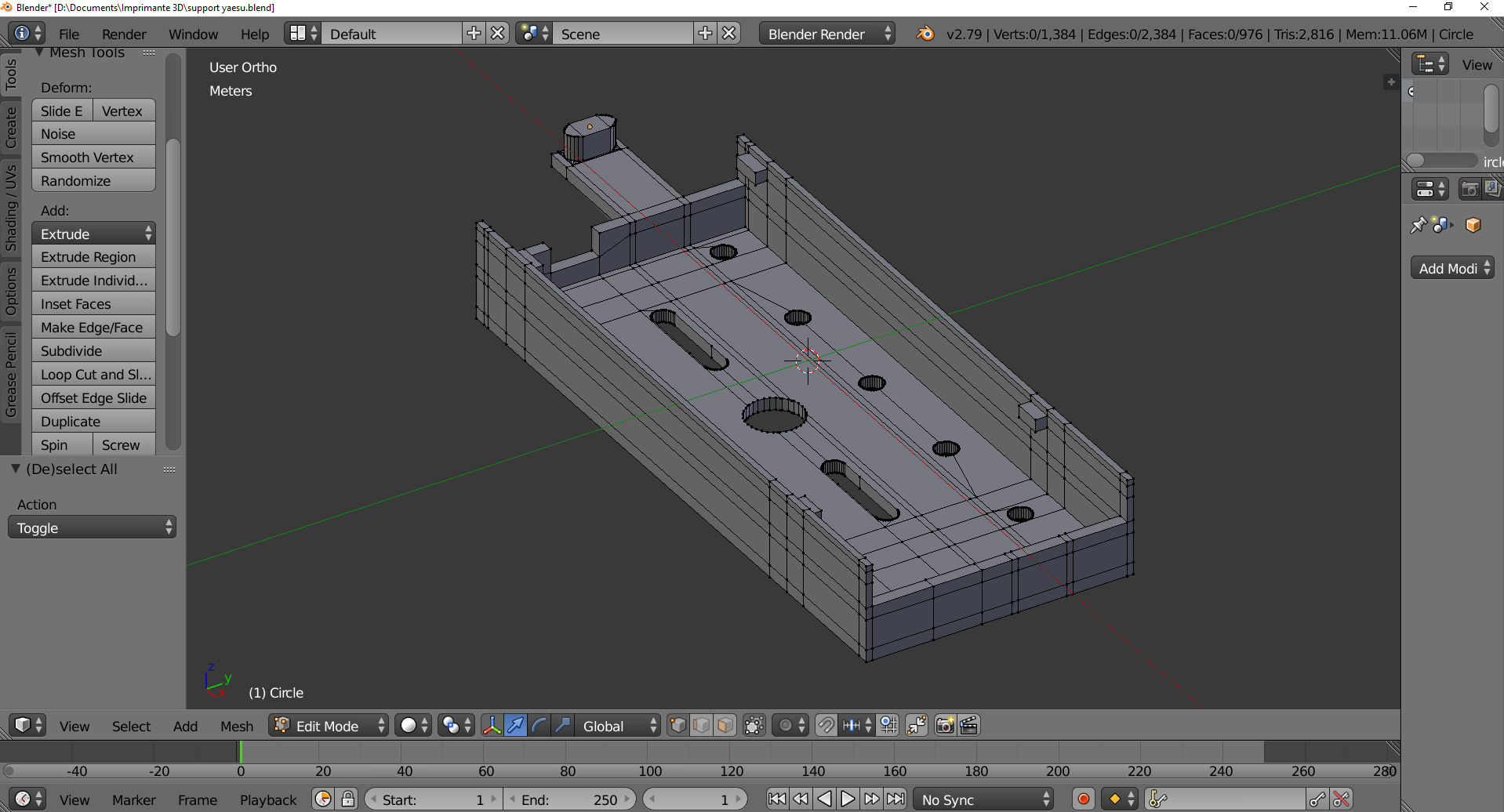

![Modélisation avec le logiciel Blender](http://xupfwdf.cluster030.hosting.ovh.net/wp-content/uploads/2020/04/support-yaesu-4-1024x553.jpg)

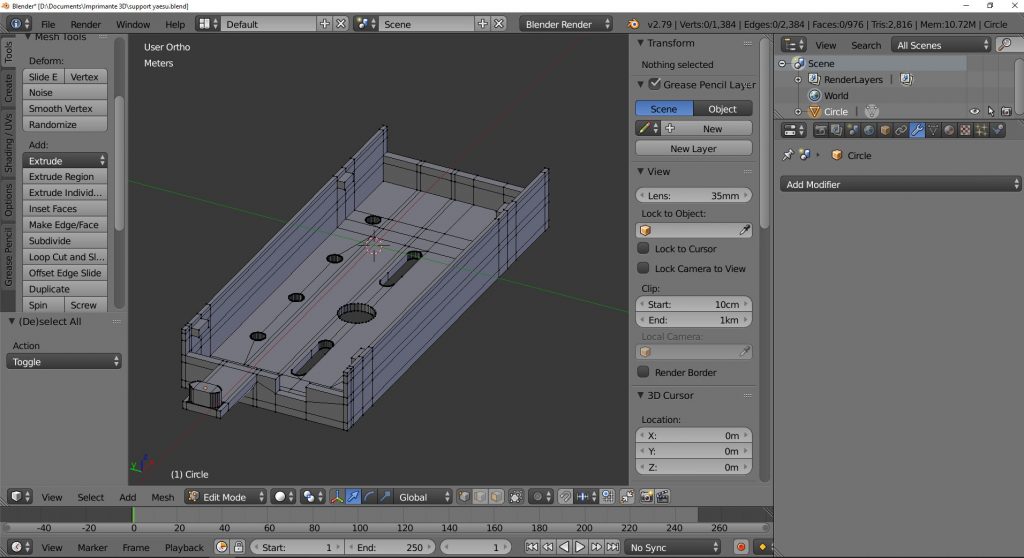

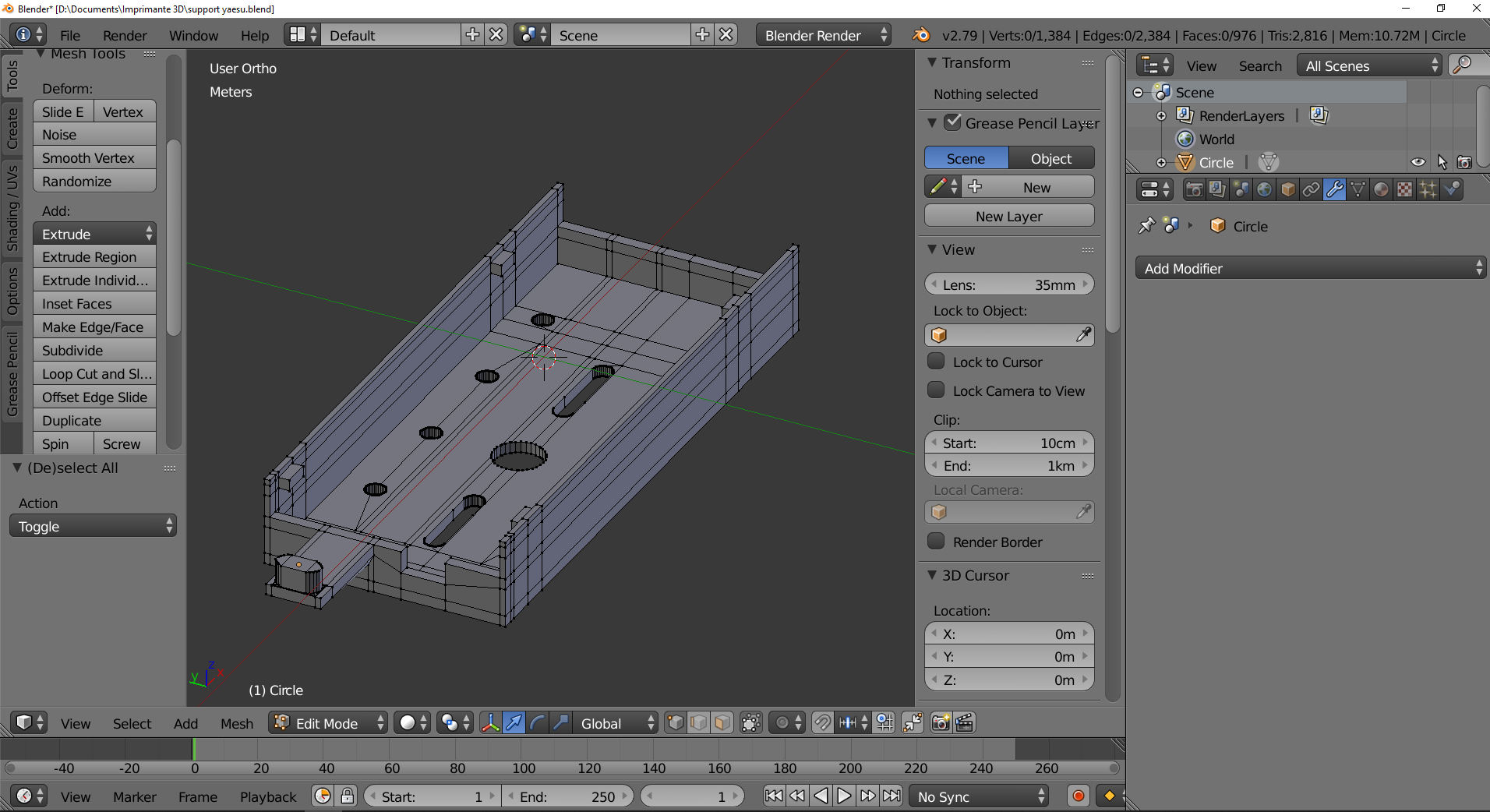

![Capture écran Blender](http://xupfwdf.cluster030.hosting.ovh.net/wp-content/uploads/2020/04/support-yaesu-3-1024x558.jpg)

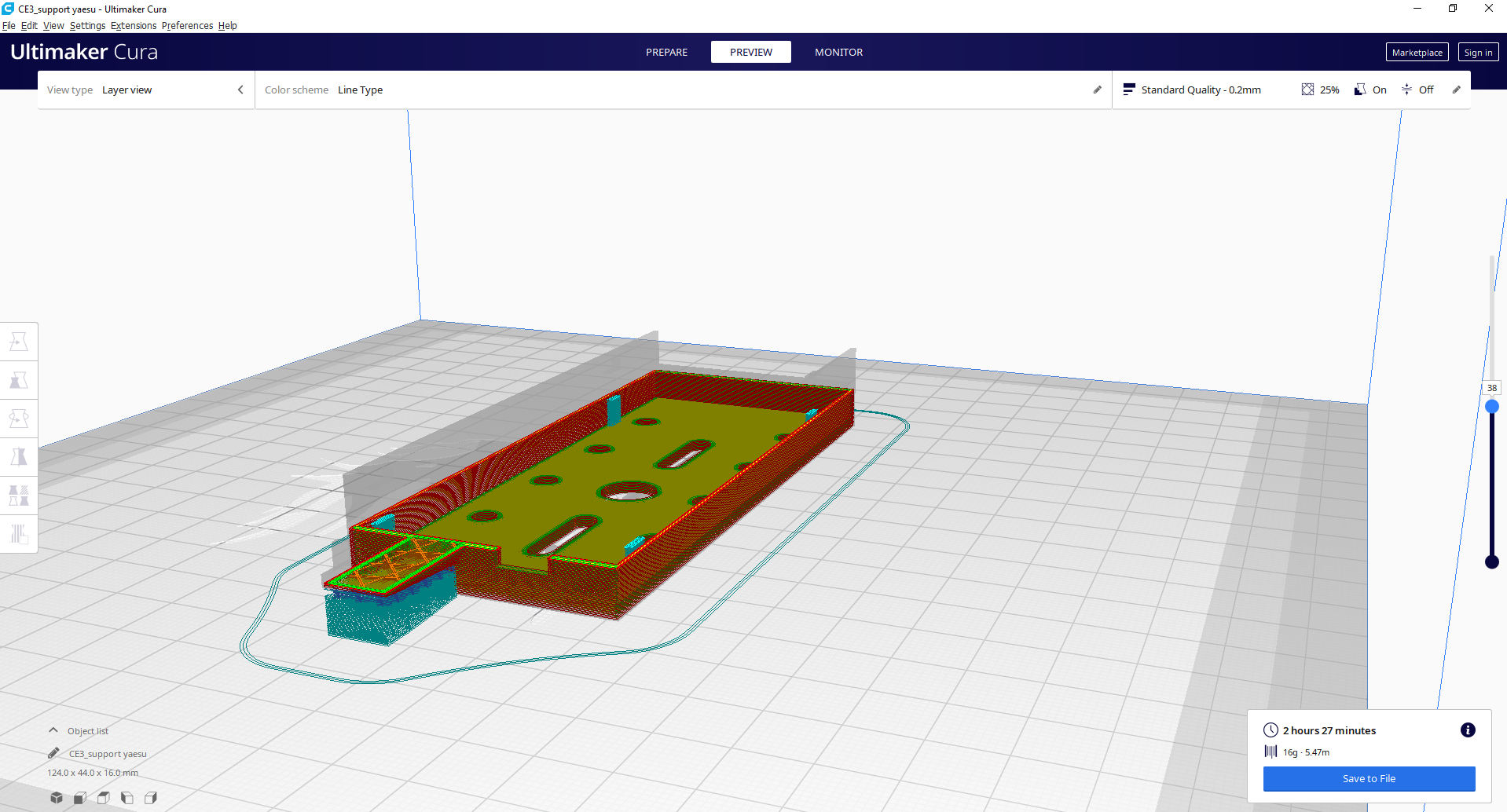

![Le logiciel de découpage Ultimaker Cura](http://xupfwdf.cluster030.hosting.ovh.net/wp-content/uploads/2020/04/support-yaesu-2-1024x552.jpg)

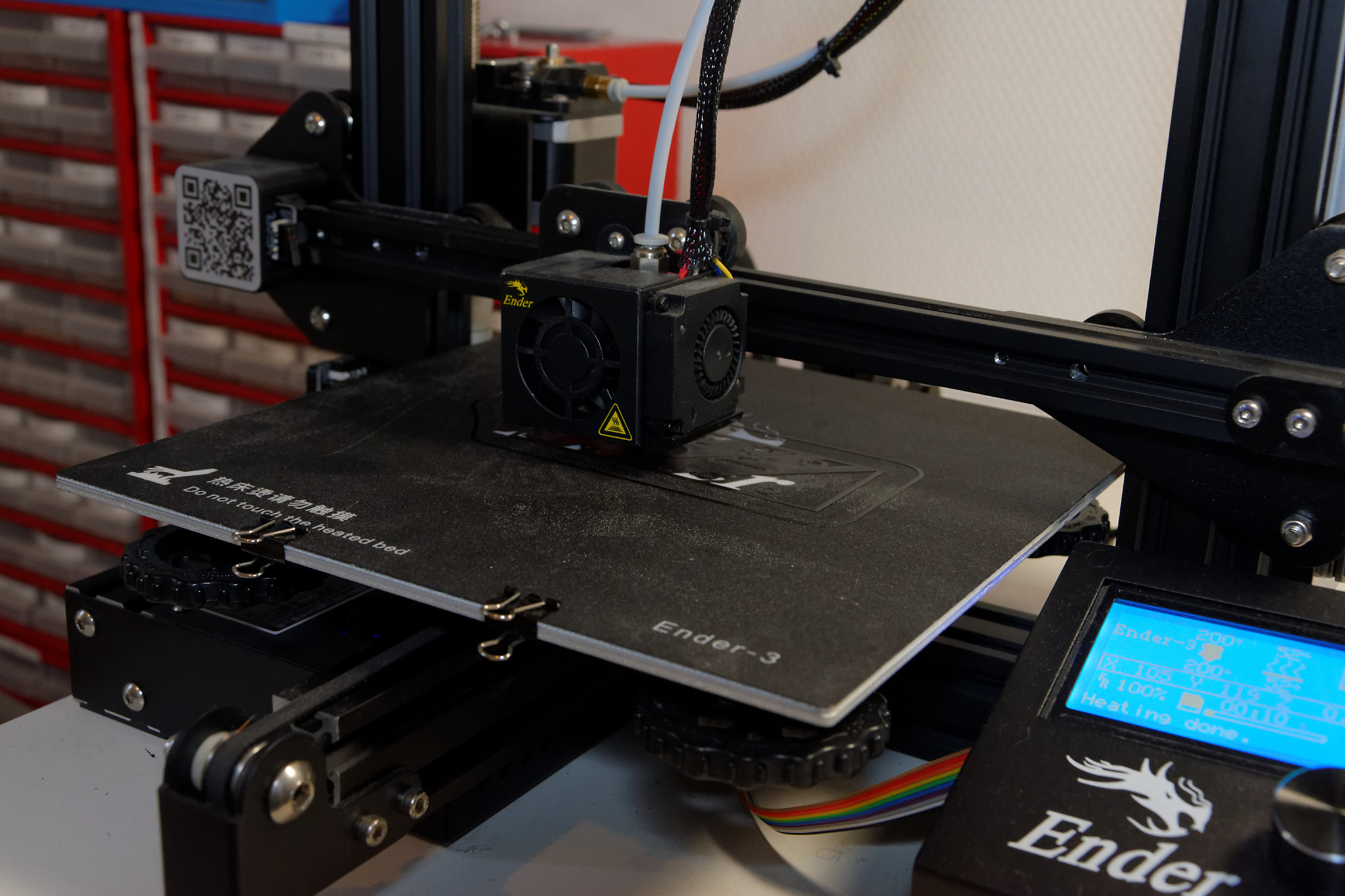

![L'impression 3D avec l'imprimante Ender-3](http://xupfwdf.cluster030.hosting.ovh.net/wp-content/uploads/2020/04/DSC_0012_light-1024x683.jpg)

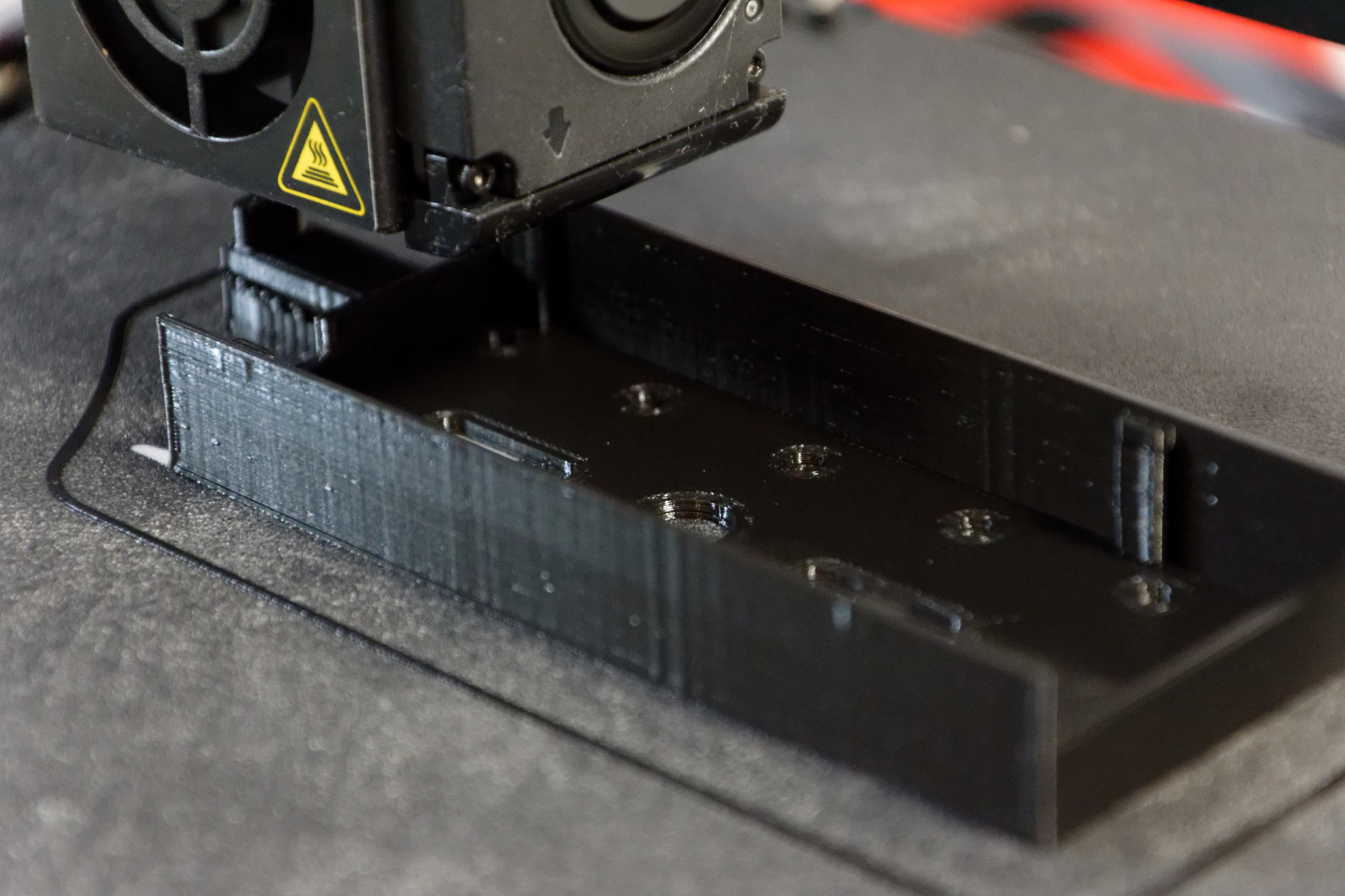

![Ca prend forme !](http://xupfwdf.cluster030.hosting.ovh.net/wp-content/uploads/2020/04/DSC_0036_light-1024x683.jpg)

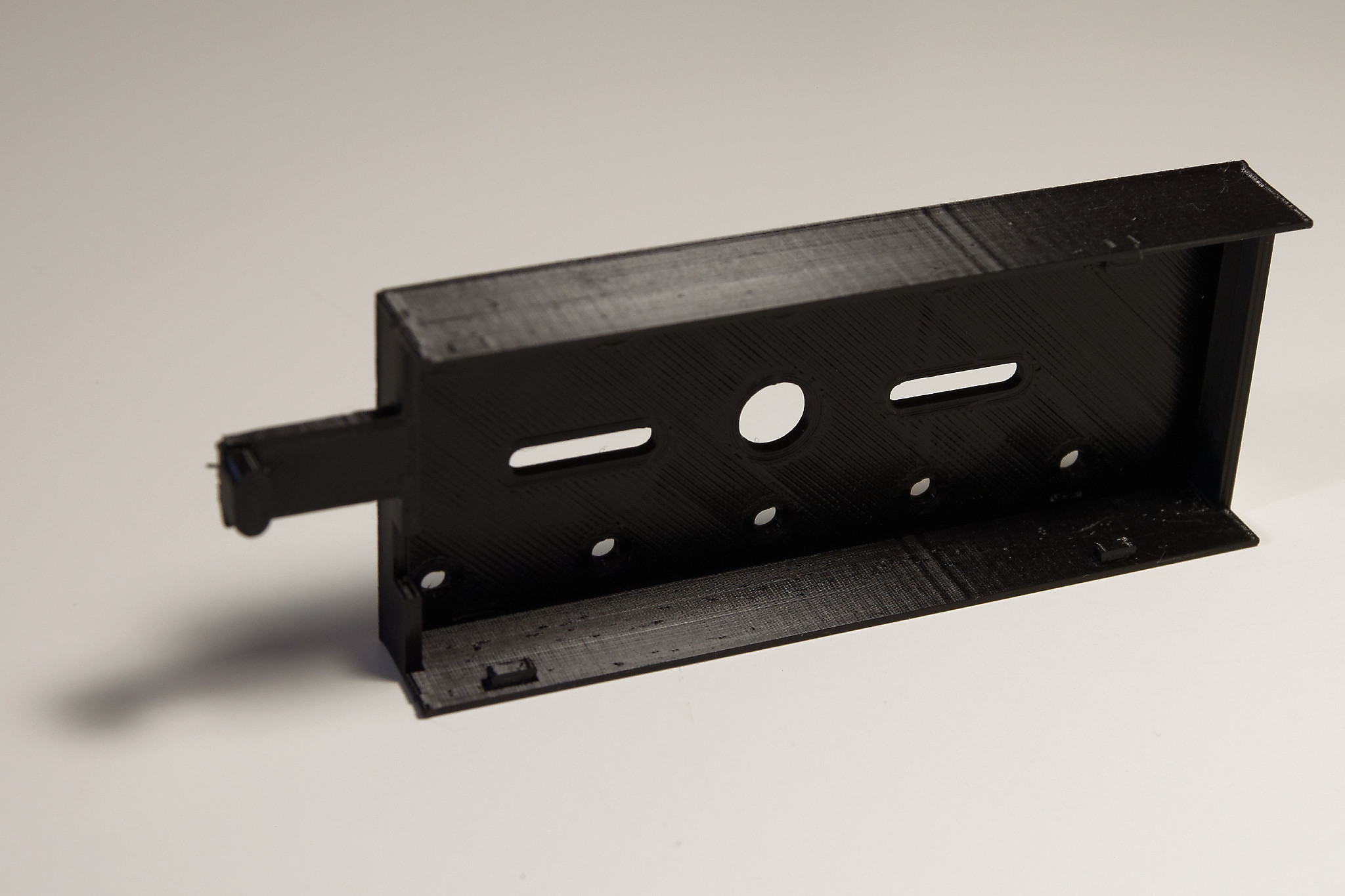

![Le support pour la facade du Yaesu FT-857D](http://xupfwdf.cluster030.hosting.ovh.net/wp-content/uploads/2020/04/DSC_0046_light-1024x683.jpg)

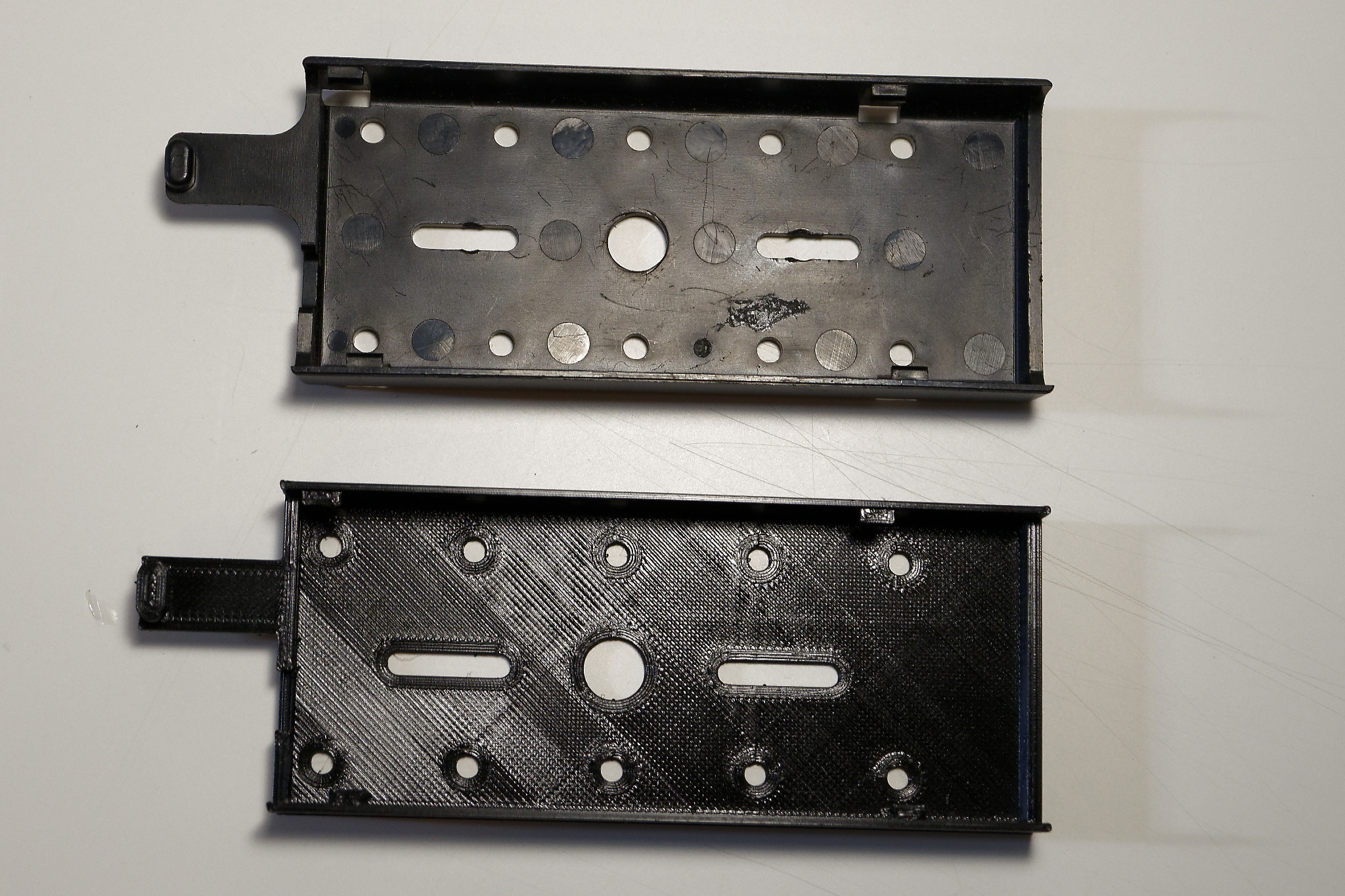

![L'original et la copie](http://xupfwdf.cluster030.hosting.ovh.net/wp-content/uploads/2020/04/DSC_0043_light-1024x683.jpg)
Autre réalisation : remplacement des côtés (cassés) de ma boite d’accord MFJ J-945E

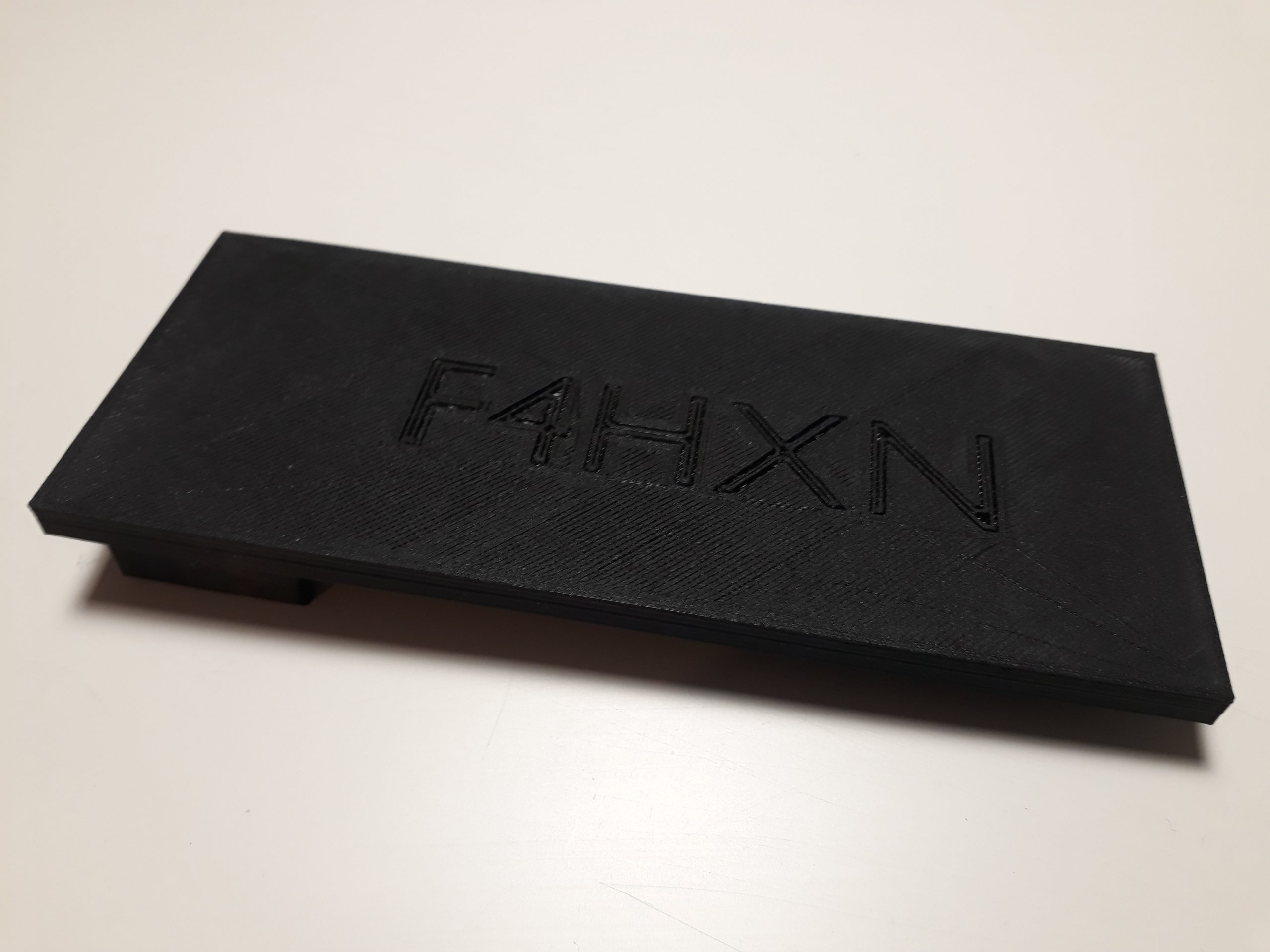

![Le côté droit de la boite d'accord](http://xupfwdf.cluster030.hosting.ovh.net/wp-content/uploads/2020/04/20200401_185932-1024x768.jpg)

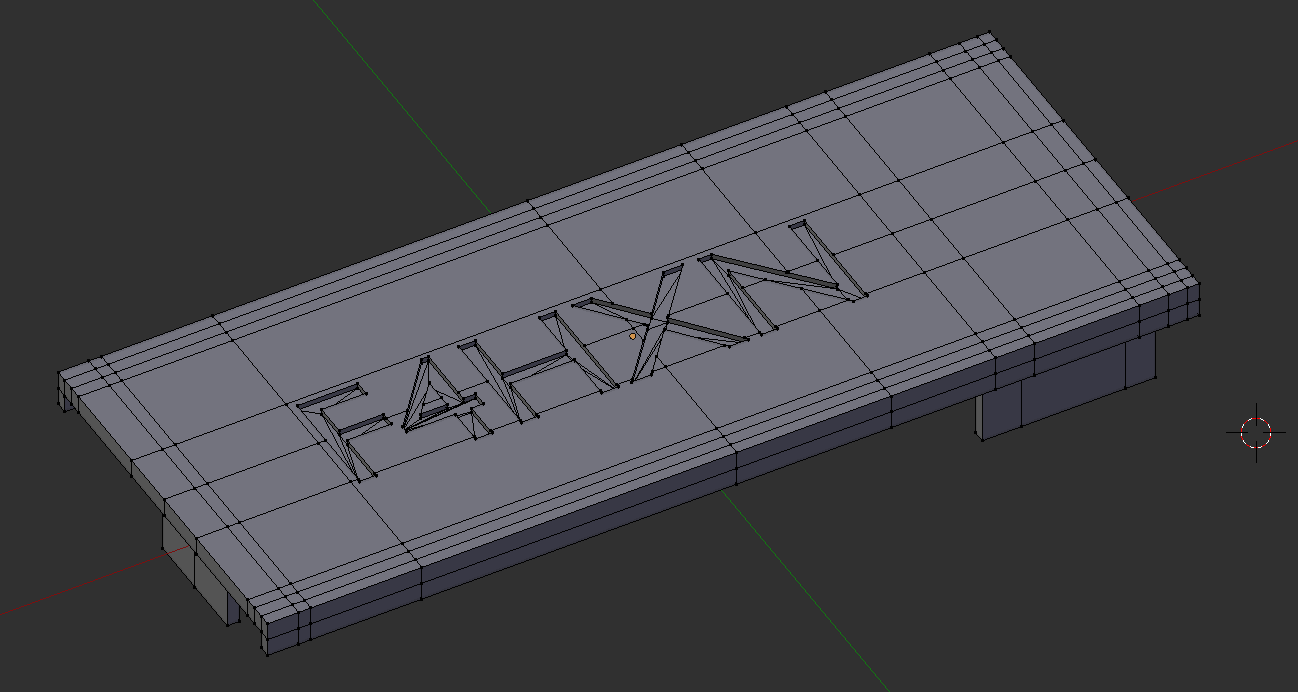

![La modélisation avec Blender](http://xupfwdf.cluster030.hosting.ovh.net/wp-content/uploads/2020/04/mfj-1024x546.png)
Fichiers à imprimer en 3D (format blender) :
Le côté droit :
boite-accord-d.blend
Le côté gauche :
boite-accord-g.blend
Merci a F4HXL pour la mise à disposition des fichiers pour l’impression 3D (en licence GPL)
Bon bricolage
73
