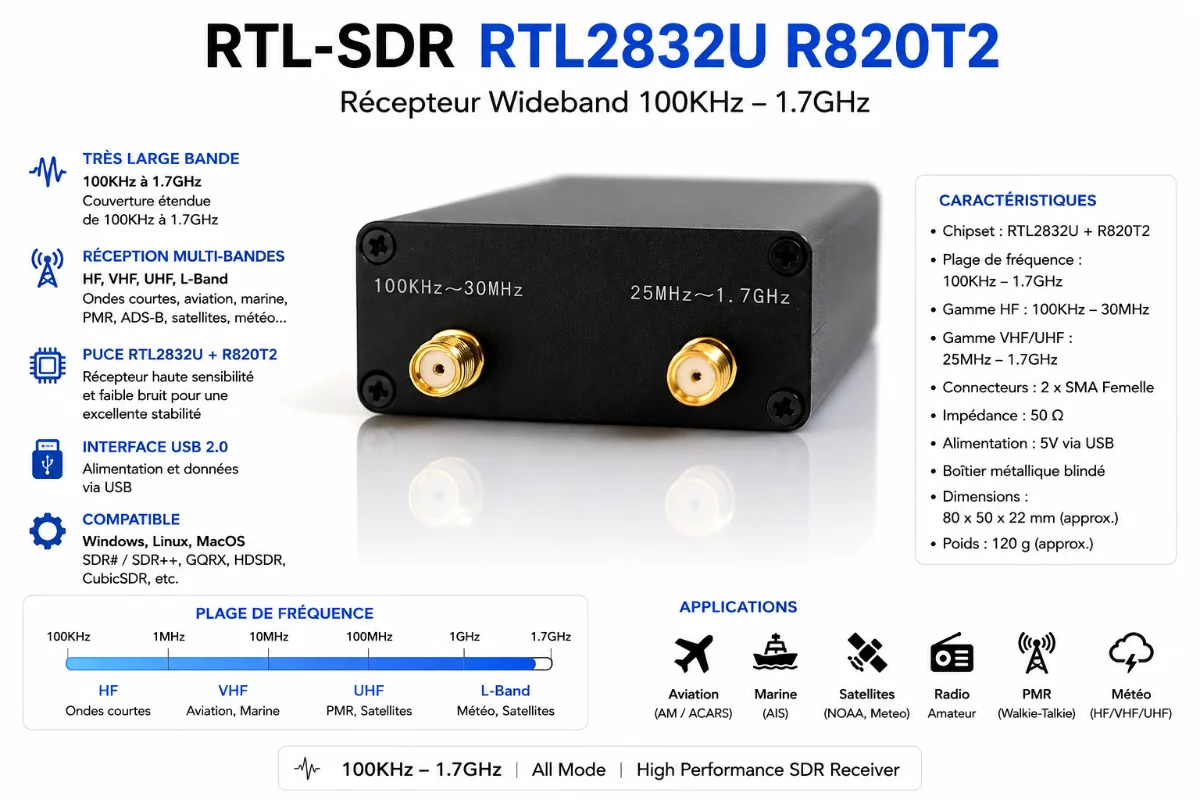

Récepteur RTL-SDR RTL2832U R820T2

Temps de lecture : 3 minutes

Je viens de recevoir mon nouveau récepteur SDR commandé sur un site marchand bien connu sur la toile.

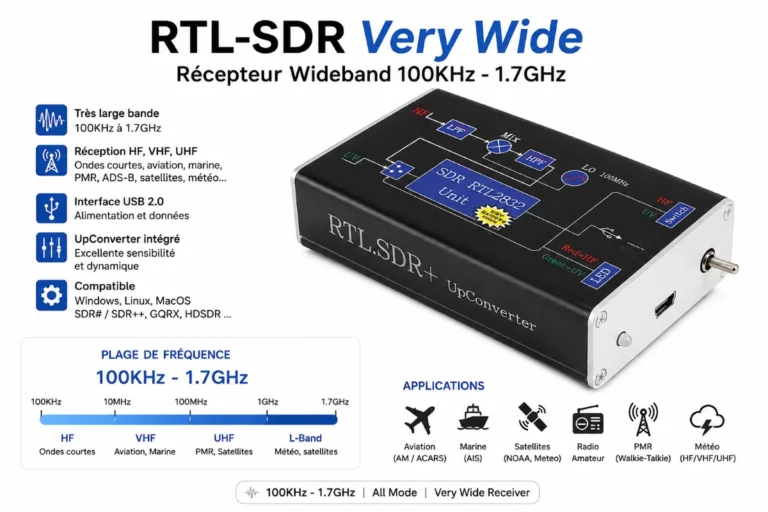

Les spécifications sont quasiment identiques à la précédente version (décrite ici : http://xupfwdf.cluster030.hosting.ovh.net/rtl-sdr-very-wide-recepteur/):
L’interrupteur à disparu ainsi que la LED d’indication de bande (et le prix a diminué de moitié …).
Le convertisseur élévateur (UpConverter) a également disparu, remplacé par un mode HF en échantillonnage direct (entre 500 kHz et 28.8 MHz).

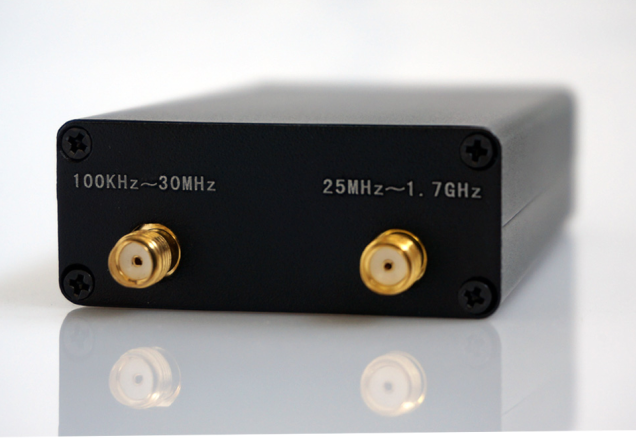

Le nouveau boîtier
Le nouveau boîtier

A l’intérieur toujours la combinaison du démodulateur RTL2832U et la puce syntoniseur R820T2.
Fréquence de fonctionnement : 100KHz à 1700MHz (HF – VHF – UHF).
Jusqu’à 3,2 M Taux d’échantillonnage. (~ 2,8 MHz stable).
Modes de réception NFM, FM, DSB, USB, LSB et CW définis par le logiciel SDR utilisé avec le récepteur.
ADC 8 bits donnant une plage dynamique de ~ 50 dB.
Impédance d’entrée de 50 ohms.
Protection par diode sur l’entrée RF.
Boîtier en aluminium
Deux entrées d’antenne SMA indépendantes : HF et VHF-UHF.
Connexion mini USB
Taille : 93x50x20 mm

Le colis inclus:
1 x récepteur RTL.SDR
1 x antenne
1 x câble USB

Configurations

En règle générale, entre 500 kHz et 28.8 MHz, utiliser l’échantillonnage direct :  branche Q. Passer en mode Quadrature Sampling pour les fréquences supérieures.

Configurations sous linux

Avec le logiciel GQRX
Pour la HF
Choisir :
– Device : other
– Device String : rtl=0,direct_samp=2
ou dans certain cas rtl=0,direct_samp=3

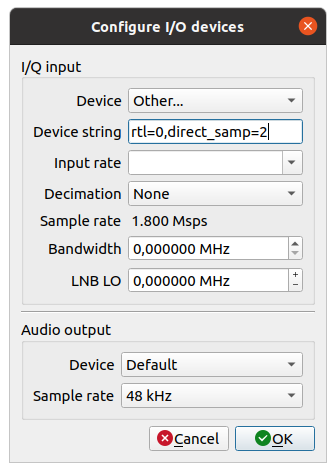

Configuration pour réception HF
Configuration pour réception HF

La configuration pour la VHF-UHF reste classique
– Device : Generic RTL2832U…
– Device String : rtl=0

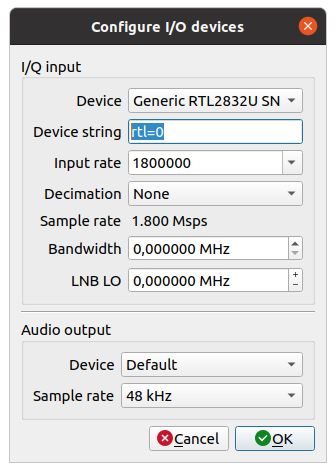

Configuration pour réception VHF-UHF
Configuration pour réception VHF-UHF

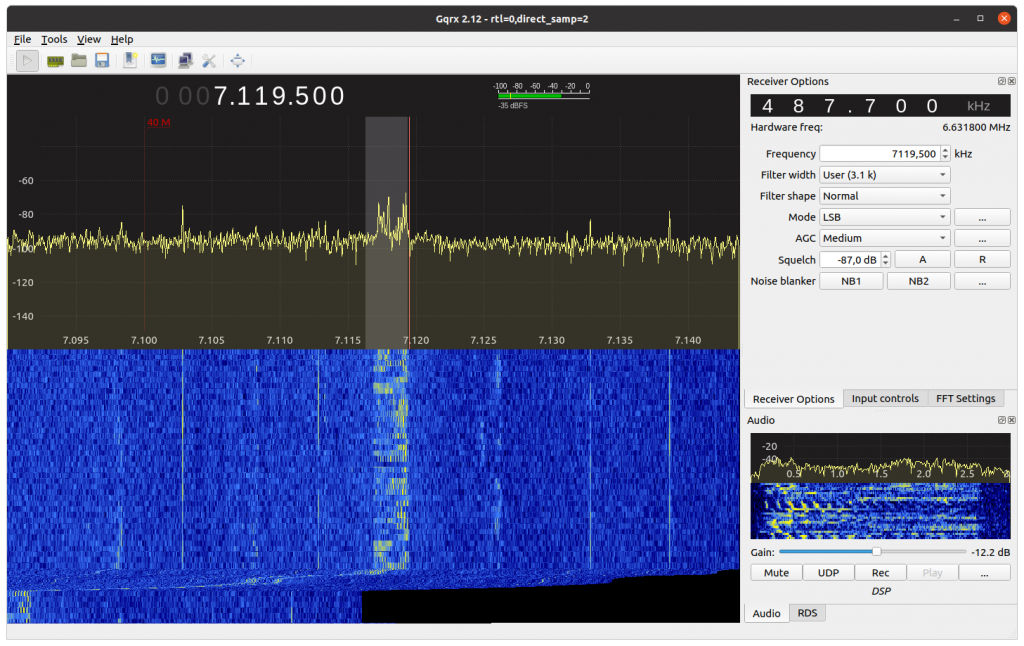

Réception HF 40m
Réception HF 40m

Autre exemple avec CubicSDR

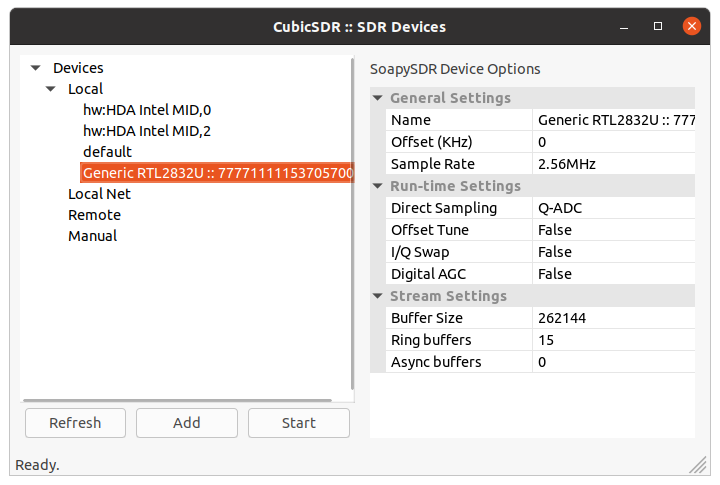

Choix du récepteur SDR
Choix du récepteur SDR

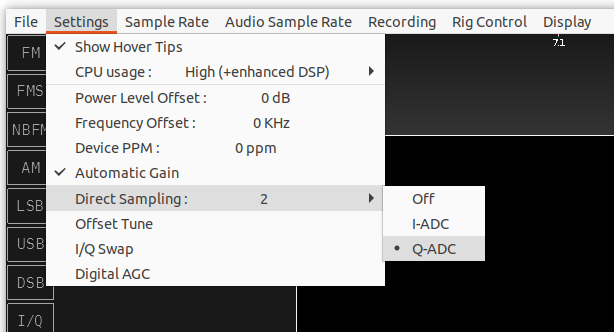

Configuration pour réception HF
Configuration pour réception HF

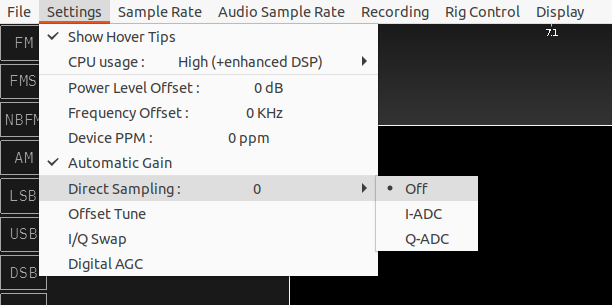

Configuration pour réception VHF-UHF
Configuration pour réception VHF-UHF

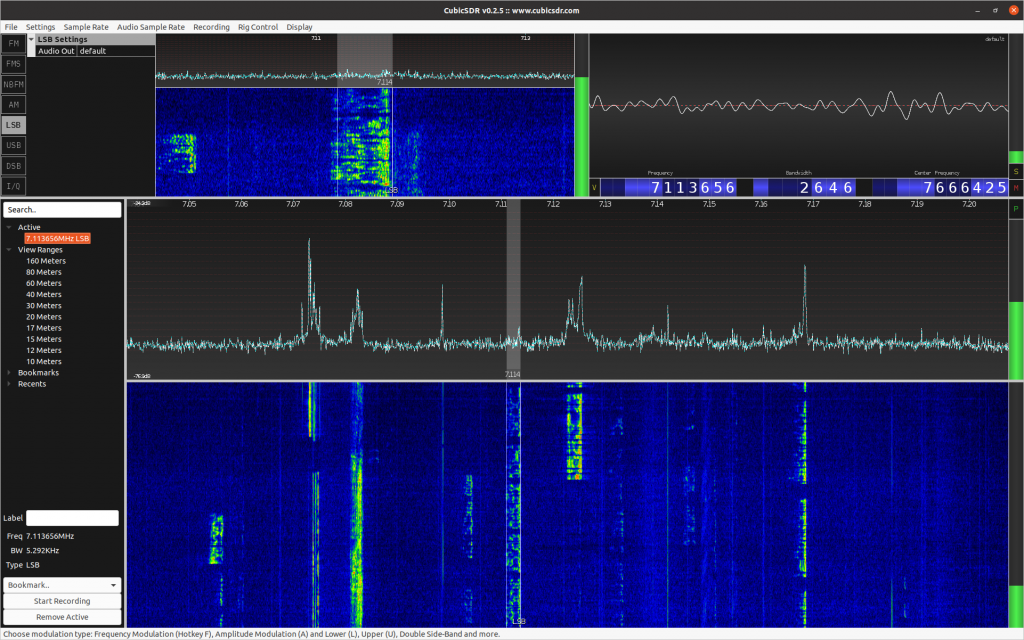

CubicSDR Bande 40m
CubicSDR Bande 40m

Configurations sous Windows
SDRSharp
Pour la HF
Changer le Sampling Mode sur Direct sampling (Q branch)

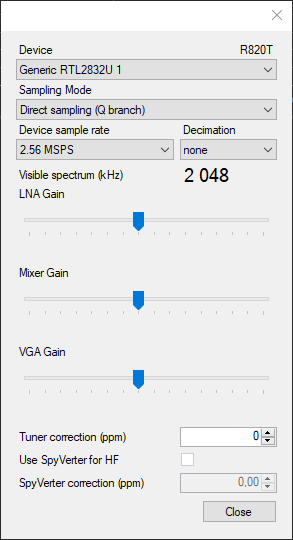

Configuration HF
Configuration HF

Pour la VHF-UHF
Sampling mode sur : Quadrature sampling

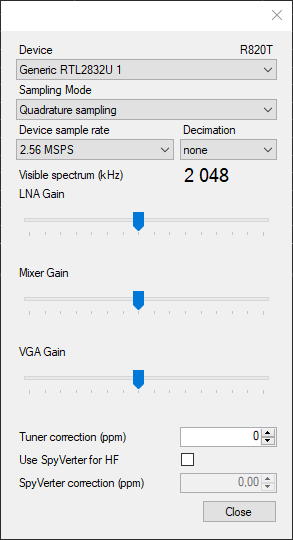

Configuration UHF-VHF
Configuration UHF-VHF
Réception HF
Réception HF

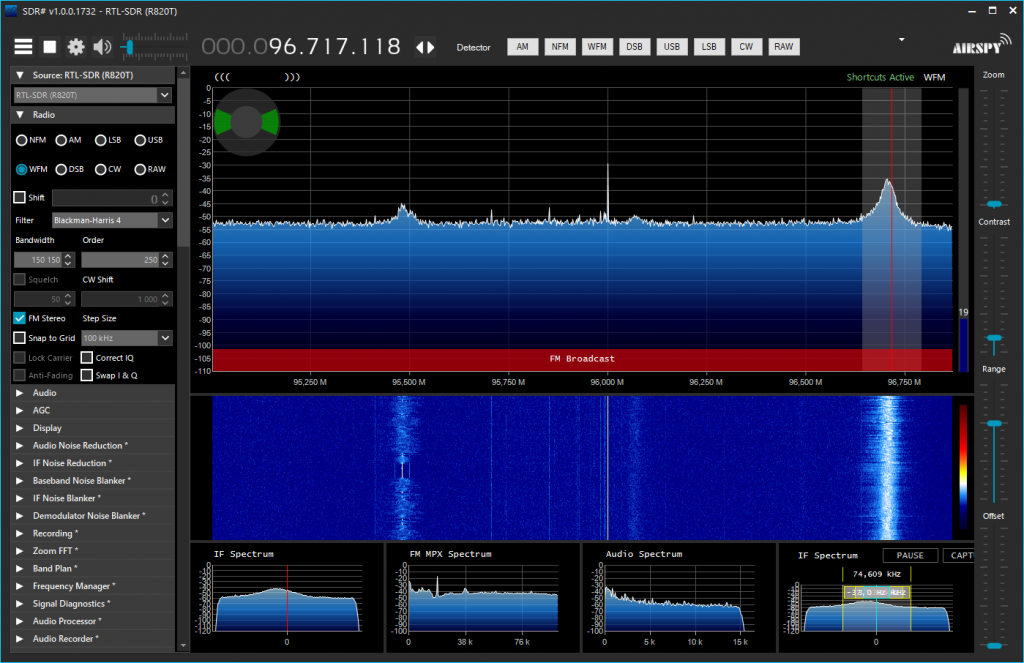

Réception FM Broadcast VHF
Réception FM Broadcast VHF

Pour une vingtaine d’euros un petit récepteur SDR qui répond parfaitement à mes attentes …

73 Bonne écoute
